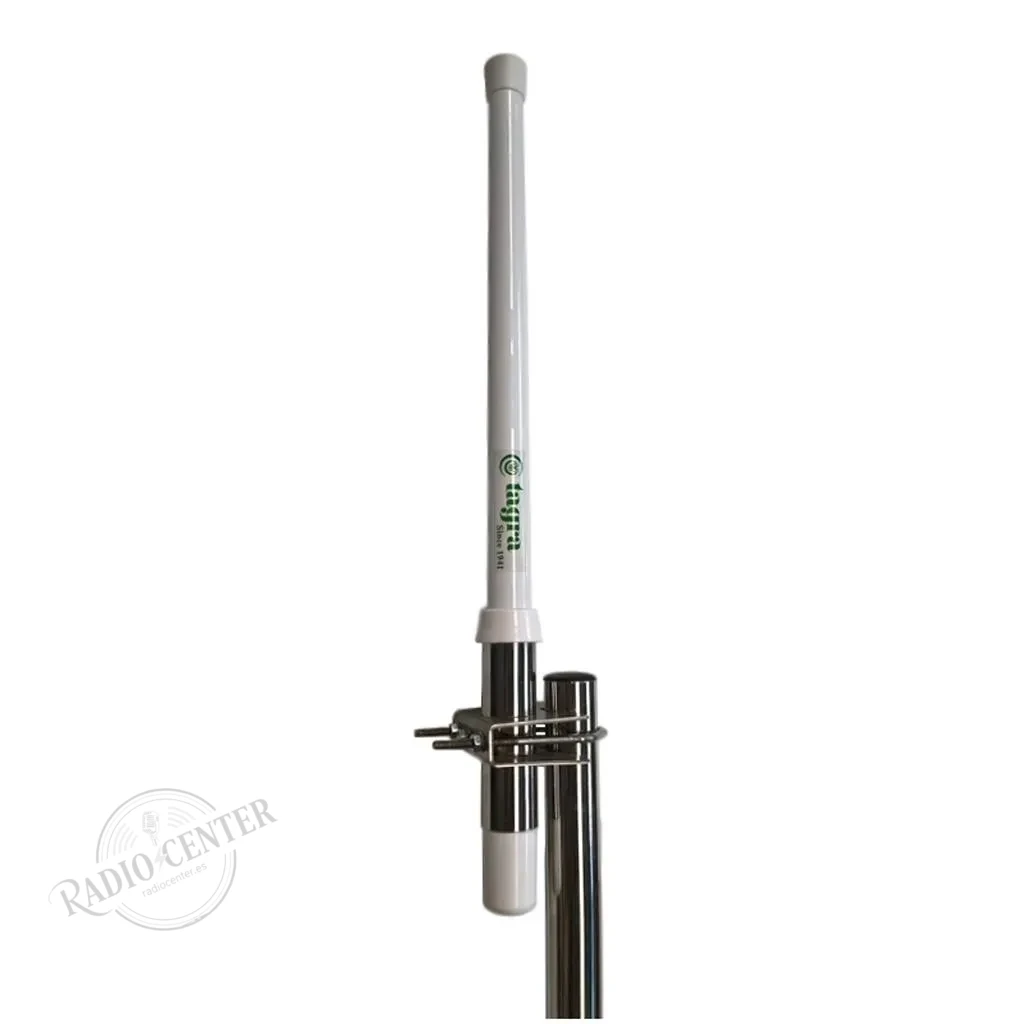

La Tagra CVX-390 es una antena omnidireccional de banda ancha para 372-430 MHz. Es la de mayor ancho de banda de toda la gama: 58 MHz, de 372 a 430. Cubre entera la banda TETRA (380-400) y sigue hasta el borde de los 70 centímetros de aficionado. Para un emplazamiento que comparta TETRA con enlaces de servicio, resuelve con una sola antena lo que normalmente son dos. Es justo lo que se necesita cuando el emplazamiento tiene varios servicios en frecuencias distintas, cuando la asignación puede cambiar, o cuando aún no se sabe en qué canal se va a acabar trabajando.
El precio de ese ancho de banda es la ganancia: la CVX-390 da 0 dBd (2,15 dBi), es decir, lo mismo que un dipolo. No es un defecto, es física. Ganancia y ancho de banda son magnitudes que se compran una con la otra, y aquí Tagra ha elegido deliberadamente el ancho de banda.
Cuándo interesa una antena sin ganancia
Hay tres situaciones en las que una antena de 0 dBd es la elección correcta y no un apaño. La primera, cuando el mismo mástil tiene que dar servicio a frecuencias separadas decenas de megahercios: una antena estrecha obligaría a poner varias. La segunda, cuando el emplazamiento es alto y domina la zona: ahí sobra señal y una antena de lóbulo ancho cubre mejor a los usuarios cercanos que una colineal, que tiende a pasarles por encima. Y la tercera, cuando la instalación es provisional o la asignación de frecuencia aún no es firme y no tiene sentido comprar una antena cortada a medida.
Ventajas principales
- 60 MHz útiles con R.O.E. 1,2:1. No es un rango «tolerable»: es el rango en el que el fabricante garantiza la adaptación, y son 58 MHz de una sola pieza.
- 60 cm de longitud. Se instala donde no cabe otra cosa: una fachada, un mástil corto, una caseta. Y visualmente casi no se ve, que en comunidades de vecinos y edificios protegidos importa más de lo que parece.
- 800 gramos. La carga sobre el mástil es prácticamente nula, así que no hace falta reforzar nada ni recalcular vientos.
- Radomo de fibra sellado. Nada de metal expuesto: ni corrosión, ni tornillería que se afloje, ni radiales que acumulen suciedad.
- Conector N hembra. Lo correcto por encima de 400 MHz; un PL a estas frecuencias ya introduce una discontinuidad medible.
- Soporte incluido. El herraje de mástil viene en la caja, para tubos de 30 a 45 mm.
Especificaciones técnicas
| Tipo | Omnidireccional de banda ancha |
| Rango de frecuencia | 372 – 430 MHz |
| Ganancia | 0 dBd (2,15 dBi) |
| Potencia admisible | 100 W |
| Impedancia | 50 Ω |
| R.O.E. | 1,5:1 |
| Tipo de ajuste | Ajustada de fábrica |
| Polarización | Vertical |
| Conector | N hembra |
| Material | Fibra de vidrio |
| Color | Blanco |
| Longitud | 0,60 m |
| Diámetro de mástil admitido | 30 – 45 mm |
| Soporte de mástil | Incluido |
| Resistencia al viento | 180 km/h |
| Temperatura de trabajo | -40 °C a +60 °C |
| Peso | 1,10 kg |
| Dimensiones de embalaje | 0,7 × 0,1 × 0,1 m |
Análisis técnico
Ganancia contra ancho de banda: por qué no se puede tener todo
La ganancia de una omnidireccional sale de apilar elementos y aplanar el lóbulo vertical. Cuantos más elementos se apilan, más crítica se vuelve la relación de fase entre ellos, y esa relación solo se cumple bien en un margen estrecho de frecuencias. De ahí la regla que se repite en todo el catálogo: las antenas de 3 dBd o más son de banda estrecha —unos 20 MHz— y las de banda ancha se quedan en 0 dBd. La CVX-390 y su hermana CVX-390/3 son exactamente ese dilema puesto en dos productos: 58 MHz sin ganancia, o 3 dBd en 20 MHz.
Qué son realmente 0 dBd
Cero decibelios sobre dipolo no significa que la antena no funcione: significa que radía como un dipolo de media onda bien puesto, que es el patrón de referencia de toda la radio. Lo que da la ganancia de verdad en una instalación es la altura, y subir la antena tres metros más suele aportar mucho más que cambiarla por otra de 3 dBd.
100 W: dónde está el límite real
Los 100 W que declara Tagra son de sobra para cualquier equipo de base profesional, que rara vez pasa de 50 W. Si la antena va a colgar de un repetidor con duplexor, recuerda que el duplexor se come alrededor de 1,5 dB: la potencia que llega a la antena es siempre menor que la que sale del equipo.
Una antena corta no es una antena mala
Hay una idea muy extendida de que una antena de 60 cm «no puede» funcionar en UHF. En 430 MHz la media onda mide unos 35 cm: con 60 cm hay sitio de sobra para un dipolo completo y su sistema de adaptación. La longitud de una antena solo dice algo cuando se compara con la longitud de onda, y en UHF las longitudes de onda son cortas. Lo que sí es cierto es que una antena de 2,65 m en esta banda —como una KAD-380— mete varios elementos dentro y por eso gana 5,5 dBd.
Preguntas frecuentes
¿Sirve para una red TETRA?

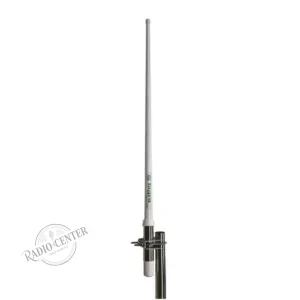

Sí: el reparto europeo de TETRA (380-400 MHz) cae en el centro de su rango, con margen por los dos lados. Y como llega hasta 430, la misma antena cubre además los enlaces de servicio de la parte alta. Si tu instalación es solo TETRA y quieres ganancia, mira la CVX-390/3, que da 3 dBd en ese tramo.
Si no tiene ganancia, ¿para qué la compro pudiendo comprar una de 5,5 dBd?
Por el ancho de banda y por el tamaño. Una KAD-380 da 5,5 dBd pero solo cubre 20 MHz y mide 2,65 m. Si trabajas una sola frecuencia y tienes sitio, la KAD es mejor. Si tienes varias frecuencias repartidas por toda la banda, o no te cabe una antena de casi tres metros, la CVX es la que resuelve.
¿Necesita radiales o plano de tierra?
No. Va completa dentro del radomo y no usa el mástil como contrapeso, así que puedes montarla sobre cualquier tubo sin que cambie el diagrama.
¿Puedo ponerla en un mástil metálico pegada a otras antenas?
Sí, pero guarda distancia. La regla práctica en UHF es separar al menos una longitud de onda —unos 65 cm a 430 MHz— de cualquier otra antena o estructura metálica vertical. Más cerca, el acoplamiento deforma el diagrama de las dos.
¿Qué cable necesito?
A 430 MHz el cable importa tanto como la antena. Con RG-58 se pierde en torno a 0,5 dB por metro; con LMR-400 bajas a unos 0,11 dB/m. Necesitarás además un conector N macho de teflón en el extremo de la antena. Todo está en la categoría de cables coaxiales.
¿Se puede ajustar a una frecuencia concreta para mejorar la R.O.E.?
No, y tampoco hace falta. Viene ajustada de fábrica a 1,5:1 en todo su rango, que es mejor de lo que suele conseguirse ajustando a mano.
¿Aguanta bien el sol y el hielo?
El radomo es de fibra de vidrio y el rango declarado va de -40 °C a +60 °C. Al no tener radiales ni partes horizontales, tampoco acumula nieve. El único punto que hay que cuidar es el sellado del conector N con cinta autovulcanizante el día del montaje.
Enlaces relacionados

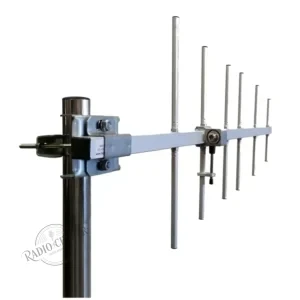

Puedes comparar con el resto de la gama en antenas profesionales de base UHF. Si buscas ganancia en lugar de ancho de banda, ahí tienes las colineales KAD-380 y KAD-380. Y si lo que necesitas es apuntar a un repetidor concreto en vez de cubrir en todas direcciones, la directiva de esta banda es la Tagra AUC-5.
