Tagra AUC-5F — Antena Yagi directiva UHF 475-490 MHz, 5 elementos, 9 dBd, 500 W

La Tagra AUC-5F es una antena Yagi de cinco elementos pensada para el tramo bajo de UHF, de 475 a 490 MHz. El corte de 475 a 490 MHz es el más alto de la familia y cubre la parte del espectro UHF que se usa sobre todo para enlaces fijos y servicios concretos. No es una banda de tráfico general: si necesitas esta versión, es porque tienes una asignación específica ahí y ya sabes exactamente en qué frecuencia trabajas. Tagra la fabrica en Barcelona desde su planta de siempre, y eso se nota en el detalle que más importa en una directiva de exterior: el aluminio lleva anodizado con certificación QUALANOD, no una simple capa de pintura.

Con 9 dBd (11,15 dBi) y una relación delante/atrás de 20 dB, la AUC-5F hace las dos cosas que se le piden a una directiva profesional: concentrar el lóbulo hacia el repetidor y, sobre todo, rechazar lo que llega por detrás. En un emplazamiento con varios servicios compartiendo tejado, esos 20 dB de espalda suelen valer más que la ganancia.

Por qué una directiva y no una omnidireccional

Una vertical de base reparte la energía en los 360°. Eso está bien cuando no sabes de dónde va a llegar la señal, pero es un desperdicio cuando el enlace es fijo y conocido. Si tu antena apunta siempre al mismo repetidor, una Yagi como la AUC-5 te da unos 9 dB de ganancia sobre un dipolo y te quita de encima las interferencias que entran por el sector trasero. En instalaciones de enlace punto a punto es la diferencia entre un enlace que funciona y uno que funciona siempre.

Ventajas principales

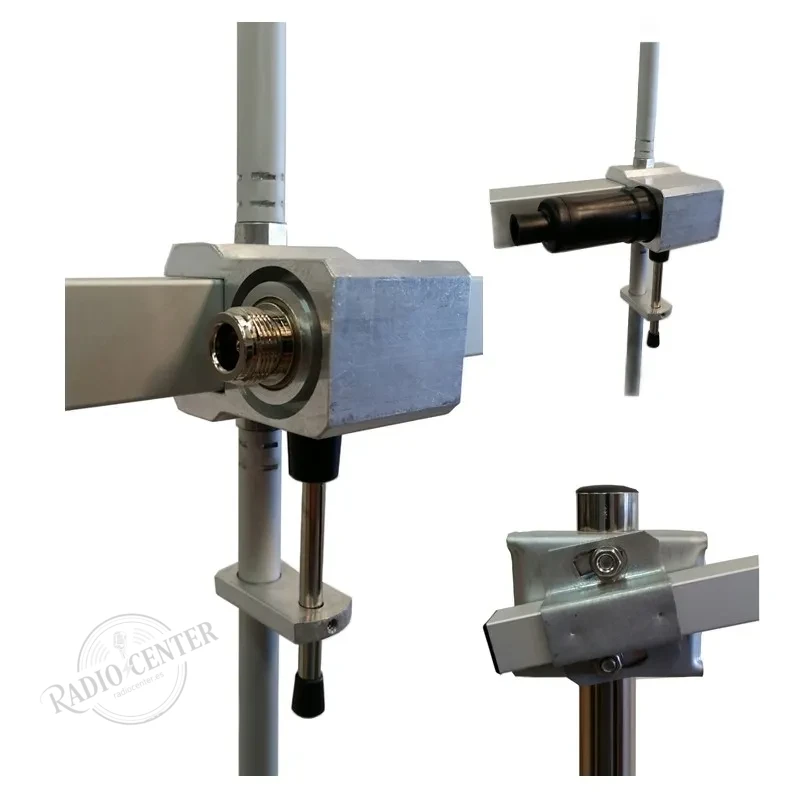

• Adaptación por dipolo gamma match ajustable. El gamma match permite afinar la ROE en la frecuencia concreta de trabajo una vez montada la antena, sin cortar nada. En un rango de 15 MHz eso importa: no es lo mismo trabajar en 402 que en 414 MHz.
• 500 W admisibles. Muy por encima de lo que entrega cualquier equipo profesional de base, así que la antena nunca es el eslabón débil. Da margen incluso si algún día se le pone un amplificador o si la ROE sube por hielo o suciedad.
• Conector N hembra. El estándar en UHF profesional: estanco, de bajas pérdidas y con impedancia controlada hasta bien entrados los gigahercios, al contrario que el PL. A 400 MHz la diferencia entre N y PL ya es medible.
• Anodizado QUALANOD. Es un sello de calidad del anodizado, no un adjetivo comercial: garantiza espesor y sellado de la capa. En una antena que va a pasar años en un mástil, el anodizado es lo que decide si a los cinco años sigue entera o si el aluminio se pica y la ROE se va.
• Polarización vertical u horizontal. El soporte permite girar el boom 90°, así que sirve tanto para redes profesionales (vertical) como para enlaces de datos o trabajo en SSB (horizontal).
• Soporte de mástil incluido. Admite tubos de 30 a 45 mm y viene en la caja, no como extra.

Especificaciones técnicas

Análisis técnico

Qué significan realmente 9 dBd en 400 MHz

Nueve decibelios sobre dipolo son, en potencia, algo más de ocho veces. Dicho de otro modo: un equipo de 5 W con esta antena radia hacia el lóbulo principal lo mismo que 40 W con un dipolo. Pero lo interesante no es solo el aumento en transmisión, sino que la ganancia es recíproca: la antena también escucha 9 dB mejor en esa dirección. En un enlace marginal, donde el problema casi nunca es la potencia sino el ruido, esos 9 dB en recepción son los que rescatan el enlace.

El gamma match y por qué hay que ajustarlo

El dipolo excitado de una Yagi no presenta 50 Ω por sí solo; con los parásitos cerca, su impedancia cae bastante por debajo. El gamma match resuelve eso con una derivación en paralelo sobre el propio elemento y un condensador serie. La ventaja para quien la instala es que ambos son ajustables: se mueve el cursor y se afina la ROE en la frecuencia exacta de trabajo, con la antena ya en su sitio. El inconveniente es que hay que hacerlo. Una AUC-5F montada sin tocar el gamma trabajará razonablemente en el centro del rango, pero en los extremos verás ROE que no te gustará.

Dónde apuntarla y con cuánta precisión

Una Yagi de cinco elementos tiene un lóbulo principal ancho —del orden de medio centenar de grados a -3 dB—, así que no necesita la puntería de una antena de concurso de 20 elementos. Eso es una ventaja práctica en instalaciones profesionales: la antena tolera que el mástil gire un poco con el viento o que el tejado se asiente, sin que el enlace se caiga. Para apuntarla basta con tener clara la dirección del repetidor sobre un mapa; afinar sobre el terreno rara vez aporta más de 1 dB.

Vertical u horizontal: no es indiferente

La polarización de la antena debe coincidir con la del otro extremo. Si no coincide, la pérdida por polarización cruzada es de 20 dB o más: tira por tierra toda la ganancia de la antena y más. Como norma, la radio profesional de móvil y portátil trabaja en vertical y los enlaces fijos y el tráfico de banda lateral en horizontal. El soporte de la AUC-5FF permite las dos posiciones, pero hay que decidirlo antes de subir al tejado.

Preguntas frecuentes

¿Por encima de 490 MHz hay alguna versión?

Tagra fabrica también las AUC-5G (490-505 MHz) y AUC-5H (505-520 MHz), pero no están en nuestro catálogo. Si necesitas una de esas dos, escríbenos y te decimos plazo: son de la misma familia y del mismo fabricante.

¿Qué versión necesito si mi red trabaja en otra frecuencia?

La familia AUC-5 se fabrica en seis cortes que cubren de 400 a 490 MHz sin solapes grandes: 400-415, 410-430, 430-445, 445-460, 460-475 y 475-490 MHz. Elige la que contenga tu frecuencia de trabajo, no la que la roce por el borde.

¿Necesito una antena distinta para transmitir y para recibir?

No. La AUC-5F es una antena pasiva y completamente recíproca: la misma ganancia y el mismo diagrama sirven en los dos sentidos. Lo que sí conviene es que el equipo trabaje en dúplex sobre la misma antena a través de un duplexor, no con dos antenas juntas, porque dos antenas próximas en la misma banda se acoplan y estropean los dos diagramas.

¿Con qué cable la conecto?

A 400 MHz el cable deja de ser un detalle. Con RG-58 pierdes en torno a 0,5 dB por metro y en una tirada de 20 m te comes más ganancia de la que da la antena. Lo razonable es cable LMR-400 con su conector N macho de teflón en el extremo de la antena. Tienes más opciones en la categoría de cables coaxiales.

¿Puedo apilar dos AUC-5F para ganar más?

Sí, dos antenas iguales bien apiladas y alimentadas en fase dan unos 3 dB más. Pero hace falta respetar la distancia de apilado y usar un repartidor de fase adecuado; hecho a ojo, lo normal es perder ganancia en vez de ganarla. Si necesitas más señal, suele salir más a cuenta subir a una directiva de más elementos.

¿Aguanta el viento de una costa o una sierra?

Tagra declara 180 km/h. La antena pesa menos de 2 kg y su superficie es pequeña, así que el punto débil no suele ser la antena sino el mástil y el anclaje. Comprueba que el tubo sea de 30 a 45 mm, que es lo que admite su soporte.

En la foto se lee «415-430 MHz», ¿me vais a mandar otra antena?

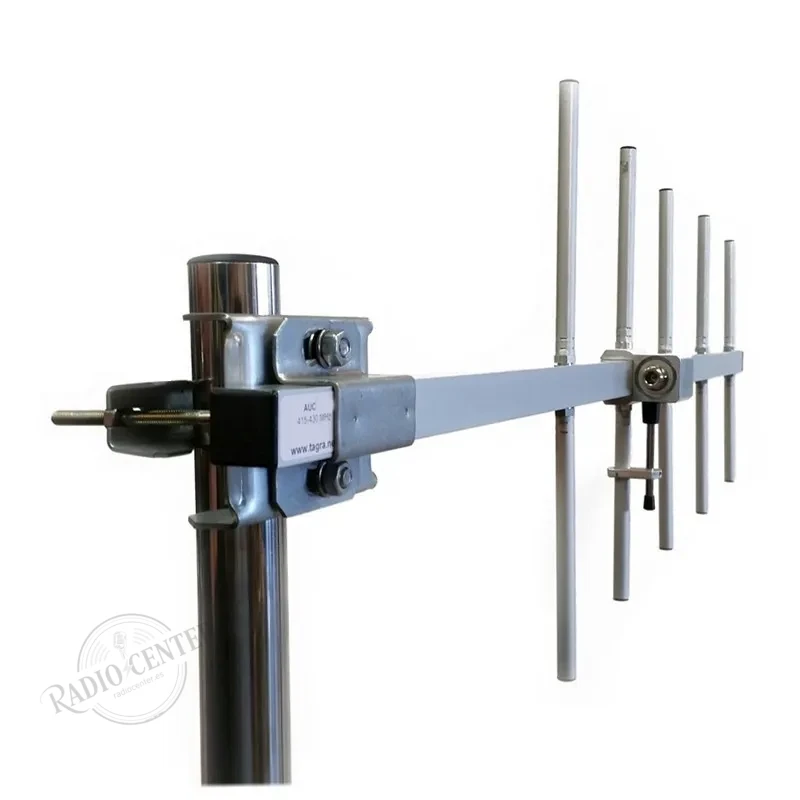

No. Tagra fabrica las seis versiones de la AUC-5 con el mismo herraje y el mismo boom, y publica una única fotografía de catálogo para toda la familia —la del corte de 415-430—. Lo que cambia entre versiones es la longitud de los elementos y la etiqueta que lleva pegada el boom. La unidad que recibes viene cortada y etiquetada para 475-490 MHz, que es lo que compras. Preferimos decirlo a que te lleves la sorpresa al abrir la caja.

¿Qué mantenimiento necesita?

Prácticamente ninguno si el conector está bien sellado. Lo único que falla con los años en una directiva de exterior es la entrada de agua por el conector N: se soluciona con cinta autovulcanizante bien puesta el día del montaje. El anodizado QUALANOD se encarga del resto.
