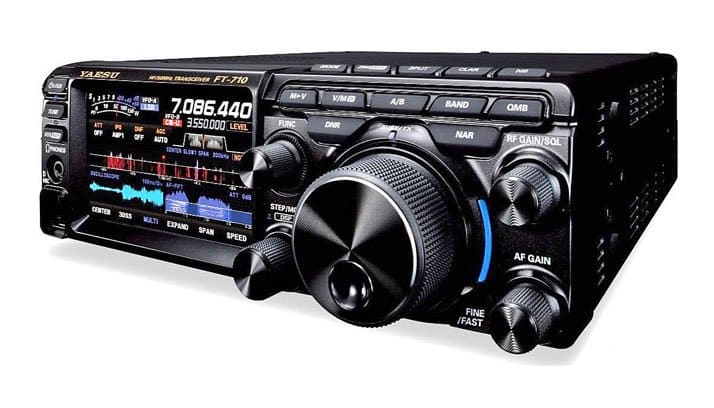

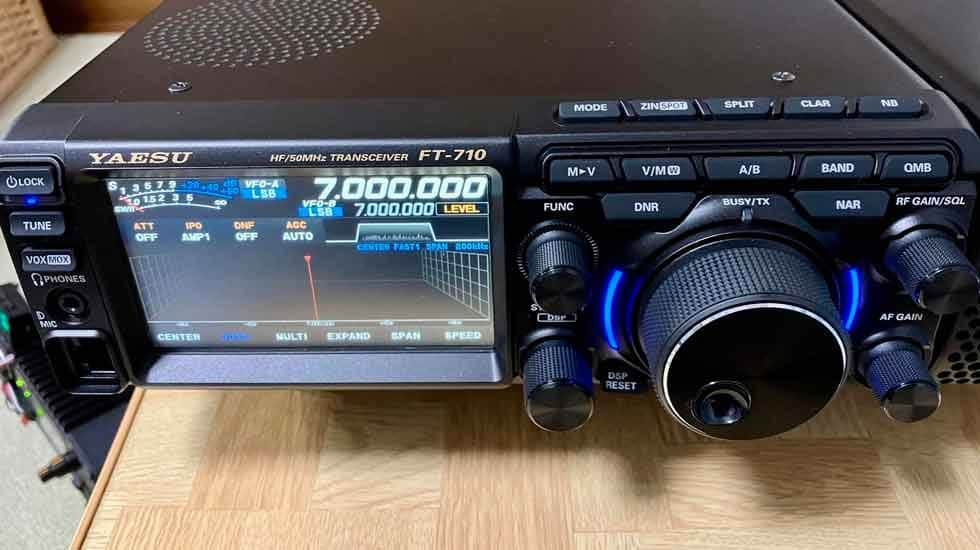

Yaesu FT-710 AESS: tecnología SDR de gama alta en formato compacto
El Yaesu FT-710 AESS es la respuesta de Yaesu a una pregunta que muchos radioaficionados se hacen: ¿es posible tener el rendimiento de recepción de un SDR de referencia en un equipo compacto y accesible? La respuesta es sí, y la clave está en el hardware. El FT-710 utiliza el mismo convertidor analógico-digital de alta resolución y el mismo FPGA que equipan los transceptores SDR de gama alta de la propia casa, lo que significa que el rendimiento receptor no es una versión reducida o simplificada de los modelos superiores, sino la misma arquitectura de procesado en un chasis más pequeño y a un precio significativamente inferior.
SDR con acoplador integrado: una combinación que cambia todo
El acoplador automático de antena integrado de alta velocidad —con capacidad para almacenar hasta 100 memorias de frecuencia— es uno de los elementos diferenciadores del FT-710 respecto a muchos transceptores de su categoría. En lugar de tener que conectar un acoplador externo, cablear su control y encontrarle hueco en la mesa, el FT-710 lo lleva incorporado y lo gestiona de forma completamente automática. El resultado es que el operador puede cambiar de banda y empezar a operar en segundos, sin intervención manual. Para quienes trabajan con la antena FC-40 de Yaesu, la integración es aún más completa, con acceso a 200 memorias dedicadas de rápido acceso.
3DSS: el espectro en tres dimensiones

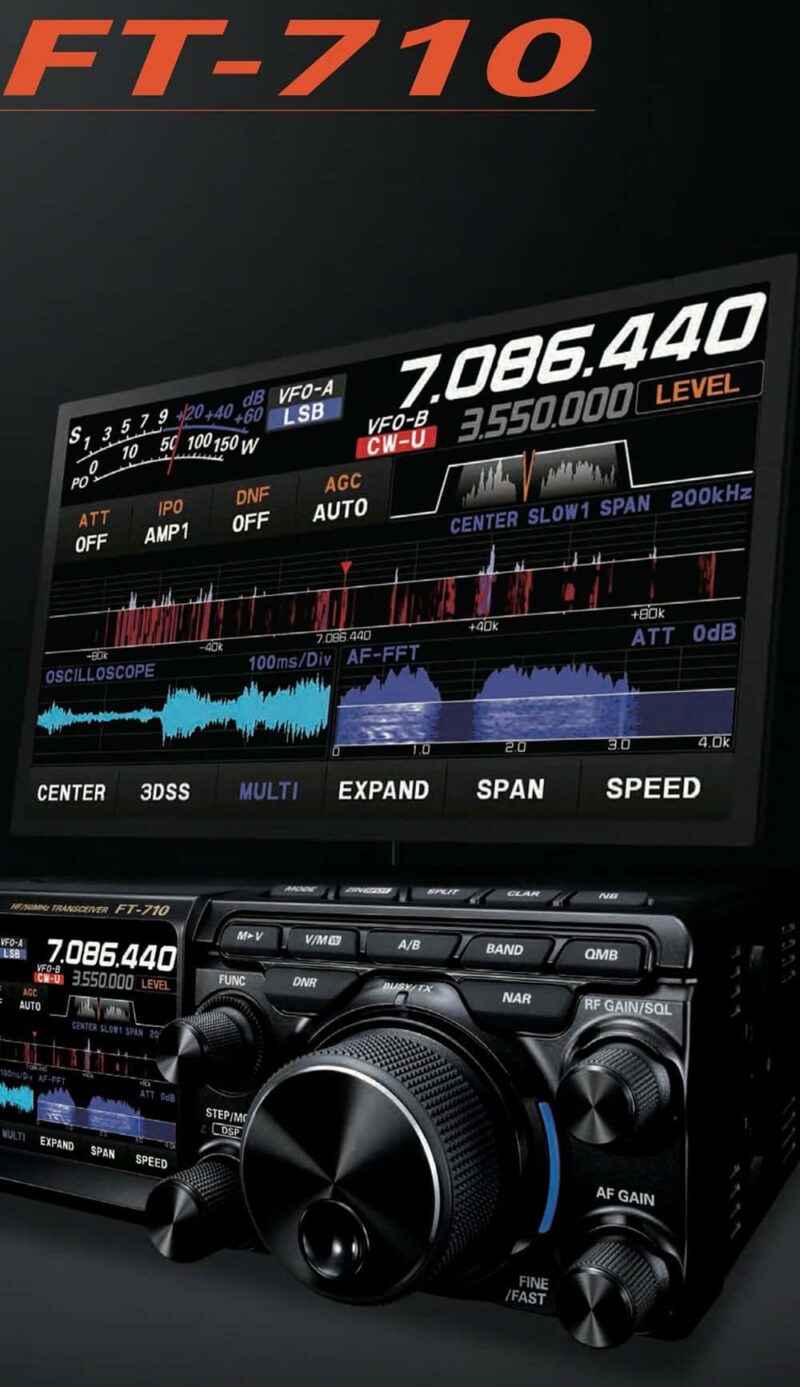

La función 3DSS (presentación de flujo de espectro tridimensional) lleva la visualización del espectro más allá del waterfall convencional. En lugar de mostrar únicamente la energía en el tiempo en dos dimensiones, el 3DSS añade una tercera dimensión que permite al operador percibir la evolución temporal del espectro de una forma más intuitiva y completa. Esto es especialmente útil para identificar señales débiles o intermitentes que en una visualización convencional pueden confundirse con el ruido de fondo, y para tener una visión global de la actividad en la banda en tiempo real.
AESS y el altavoz SP-40: audio que se escucha, no que se soporta
El sistema AESS (Acoustically Enhanced Speaker System) de Yaesu no es un simple altavoz interno de mayor tamaño: es una arquitectura de audio diseñada para maximizar la claridad y la fidelidad del audio de voz en recepción. La versión AESS del FT-710 incluye de serie el altavoz externo SP-40, diseñado específicamente para trabajar con el sistema AESS del equipo. La combinación produce una salida de audio de alta fidelidad que hace que las sesiones largas de operación —especialmente en concursos o en escucha de tráfico intenso— resulten considerablemente menos fatigantes que con los altavoces internos habituales en equipos de este tamaño.
Conectividad completa para operación moderna

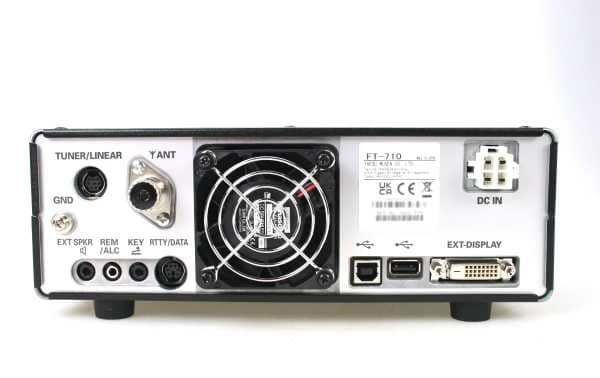

El FT-710 dispone de dos puertos USB: el tipo A permite conectar un teclado para introducir texto directamente en el equipo, mientras que el tipo B soporta la operación CAT completa, la entrada/salida de audio digital y el control de TX, todo por un único cable. La salida DVI-D para pantalla externa permite usar un monitor de mayor tamaño para visualizar el espectro o el waterfall, muy útil en operaciones de concurso o cuando se trabaja en una posición fija con pantalla dedicada. La ranura para tarjeta SD completa la conectividad, permitiendo guardar configuraciones, memorias y capturas de pantalla de forma sencilla.
Funciones avanzadas para cada modo de operación

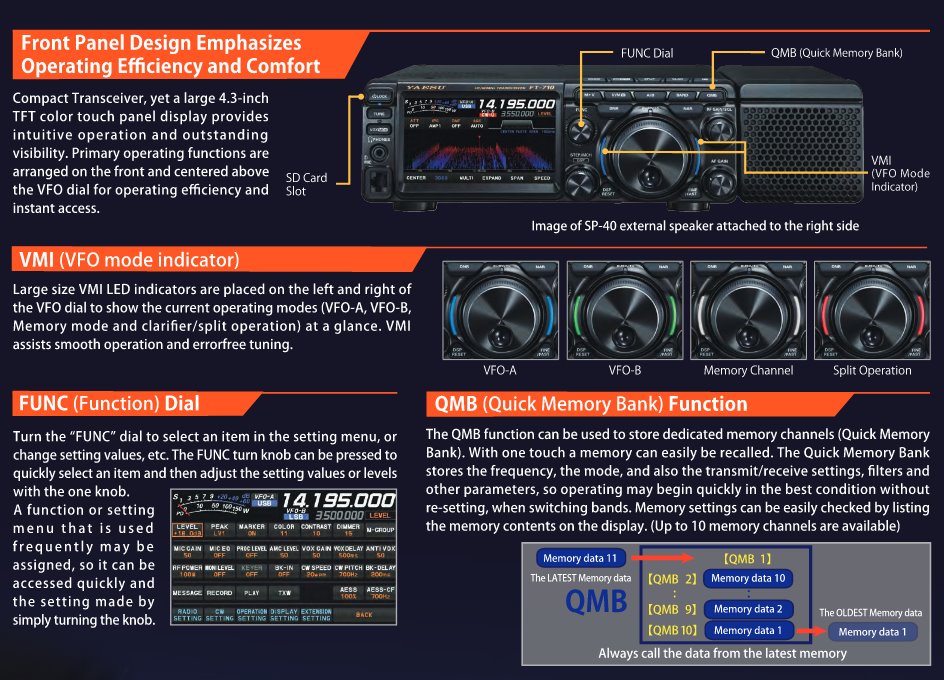

El ecualizador paramétrico de 3 etapas permite ajustar la respuesta de audio tanto en transmisión como en recepción con un nivel de precisión que va más allá del simple ajuste de tono habitual en transceptores de esta categoría. La función QMB (Quick Memory Bank) almacena la configuración completa de la frecuencia operativa —modo, filtros, AGC, IPO— para recuperarla con un solo toque. Las funciones específicas para CW incluyen visualización de puesta a cero, puesta a cero automática y CW invertida, y el equipo es compatible con el teclado remoto FH-2. Para los modos digitales, las funciones PRESET están optimizadas específicamente para FT-8, el modo digital más utilizado actualmente en las bandas de HF.
VENTAJAS PRINCIPALES
1. Arquitectura SDR de gama alta en formato compacto El mismo convertidor A/D y FPGA que utilizan los transceptores SDR de referencia de Yaesu, en un chasis de 239 × 80 mm y 4,5 kg. El rendimiento receptor no es una versión reducida: es la misma tecnología.
2. Acoplador automático integrado con 100 memorias Sin cables adicionales, sin controladores externos, sin espacio ocupado en la mesa. El acoplador forma parte del equipo y gestiona el ajuste de la antena de forma automática y con memoria de frecuencias.
3. 3DSS: visualización espectral tridimensional en tiempo real Una forma de ver el espectro que va más allá del waterfall convencional, facilitando la identificación de señales débiles y la monitorización de la actividad de banda de forma más intuitiva.
4. AESS con altavoz SP-40 incluido de serie Audio de alta fidelidad desde el primer día, sin necesidad de adquirir altavoz externo por separado. El SP-40 está diseñado específicamente para el sistema AESS del FT-710.
5. Conectividad completa: USB-A, USB-B, DVI-D, SD Todo lo necesario para integrar el FT-710 en una estación moderna con operación remota CAT, pantalla externa, audio digital por USB y almacenamiento de configuraciones en tarjeta SD.
6. Funciones PRESET optimizadas para FT-8 El modo digital más utilizado en HF tiene sus propias funciones PRESET en el FT-710, lo que simplifica la configuración del equipo para operar en FT-8 sin tener que ajustar manualmente cada parámetro.
TABLA DE ESPECIFICACIONES TÉCNICAS
| Parámetro | Valor |
|---|---|
| Fabricante | Yaesu |
| Modelo | FT-710 AESS |
| Tipo de equipo | Transceptor SDR compacto HF + 50 MHz |
| Rango de recepción (RX) | 30 kHz – 75 MHz |
| Rango de transmisión (TX) | 1,8 – 29,699999 MHz + 50 – 53,999999 MHz (bandas de aficionados) |
| Banda de 70 MHz | 70 – 70,499999 MHz (solo bandas UK) |
| Potencia de salida RF | 5 – 100 W (5 – 25 W en AM portadora) |
| Modos de modulación | A1A (CW), A3E (AM), J3E (LSB/USB), F3E (FM) |
| Estabilidad de frecuencia | ±0,5 ppm (tras 1 min., 0 °C a +50 °C) |
| Alimentación | 13,8 Vcc ±15% |
| Acoplador automático integrado | Sí — alta velocidad — 100 memorias |
| Compatible con FC-40 | Sí — 200 memorias |
| Compatible con ATAS | Sí |
| Pantalla | TFT táctil a color, 4,3 pulgadas, alta resolución |
| Función espectro | 3DSS (flujo de espectro tridimensional en tiempo real) |
| Sistema de audio | AESS (Acoustically Enhanced Speaker System) |
| Altavoz externo incluido | SP-40 |
| Ecualizador | Paramétrico de 3 etapas |
| QMB (Quick Memory Bank) | Sí |
| VMI (indicador modo VFO) | Sí |
| IPO (optimización punto intercepción) | Sí |
| AGC | Sí |
| Puerto USB tipo A | Sí — teclado y operación |
| Puerto USB tipo B | Sí — CAT + audio + control TX |
| Salida DVI-D (pantalla externa) | Sí |
| Ranura tarjeta SD | Sí — configuraciones, memorias, capturas |
| CAT | Sí |
| Funciones CW | Puesta a cero, puesta a cero automática, CW invertida |
| Compatible teclado remoto | FH-2 |
| Funciones PRESET para FT-8 | Sí |
| Dimensiones (An × Al × Pr) | 239 × 80 × 247 mm |
| Peso | 4,5 kg |
| Accesorios incluidos | Altavoz SP-40, micrófono SSM-75E, cable DC con fusible, soporte de micrófono, manual en castellano (PDF) |
ANÁLISIS TÉCNICO PROFUNDO
La arquitectura SDR del FT-710: por qué el convertidor A/D lo cambia todo
El elemento más crítico en un receptor SDR es el convertidor analógico-digital (ADC) que transforma la señal de RF en datos digitales para su procesado posterior. La resolución, la velocidad de muestreo y el rango dinámico sin distorsión (SFDR) del ADC determinan directamente la capacidad del receptor para manejar señales débiles en presencia de señales fuertes cercanas —lo que se conoce como rendimiento de múltiples señales o reciprocal mixing. El FT-710 utiliza el mismo ADC de alta resolución que los transceptores SDR de referencia de Yaesu, lo que significa que su arquitectura de recepción no está simplificada respecto a los modelos de gama alta: la diferencia entre el FT-710 y un modelo superior está principalmente en las funciones adicionales y en el acabado, no en el rendimiento fundamental del receptor digital.
El FPGA (Field-Programmable Gate Array) es el otro componente clave de la cadena SDR. Es el circuito que implementa en hardware —no en software— los filtros digitales, los demoduladores, el AGC y todas las funciones de procesado de señal. Al usar hardware programable en lugar de procesado por software en CPU general, el FPGA garantiza latencias mínimas y reproducibilidad exacta de los algoritmos de procesado independientemente de la carga del sistema. El mismo FPGA que en los modelos de referencia significa los mismos algoritmos de filtrado, la misma arquitectura de demodulación y el mismo rendimiento en recepción.
Filtros de paso de banda dedicados por banda: la primera línea de defensa
Antes de que la señal llegue al ADC, el FT-710 la filtra mediante filtros de paso de banda dedicados para cada banda de radioaficionados. Estos filtros de RF eliminan las señales fuera de banda —emisoras de radiodifusión AM, señales de alta potencia en frecuencias adyacentes, armónicos de señales industriales— que de otro modo saturarían el ADC y generarían productos de intermodulación que enmascararían las señales débiles de interés. En entornos urbanos con alta densidad de señales de RF, la calidad de estos filtros previos al ADC es tan importante como la calidad del propio ADC para el rendimiento real del receptor.
El acoplador automático integrado: velocidad y memoria como ventajas operativas
El acoplador automático de antena integrado del FT-710 no es simplemente un acoplador convencional empaquetado dentro del chasis: es un acoplador de alta velocidad con un sistema de memoria de 100 posiciones que almacena los ajustes de impedancia correspondientes a cada frecuencia de operación. La primera vez que el operador sintoniza una frecuencia nueva, el acoplador realiza el ciclo de ajuste habitual. Las veces siguientes, recupera los ajustes de la memoria y aplica la corrección de impedancia de forma prácticamente instantánea, sin necesidad de ciclo de sintonía. Esto hace que el cambio de frecuencia dentro de una misma banda —o incluso entre bandas ya memorizadas— sea transparente para el operador: no hay ciclos de sintonía audibles, no hay interrupciones en la transmisión.
AESS y SP-40: el audio como parte del diseño del sistema
El sistema AESS no es una etiqueta de marketing: implica que el amplificador de audio interno del FT-710 y el altavoz SP-40 han sido diseñados conjuntamente para trabajar como un sistema acústico optimizado, con la respuesta en frecuencia del amplificador adaptada a las características físicas del altavoz y a la frecuencia de resonancia de su caja. El resultado es una respuesta de audio más plana y extendida en el rango de frecuencias de la voz humana (300 Hz – 3 kHz para comunicaciones SSB, 100 Hz – 8 kHz para audio de alta fidelidad) que la que es posible obtener con un altavoz interno de pequeño tamaño acoplado a un amplificador genérico. Para el operador que pasa horas al día escuchando tráfico SSB, CW o digitales, esta diferencia en la calidad del audio de recepción tiene un impacto directo en la fatiga auditiva y en la capacidad de descifrar señales marginales.
Conectividad USB y operación remota: el FT-710 en una estación moderna
La combinación de USB tipo B para CAT + audio + TX y USB tipo A para teclado convierte al FT-710 en un equipo completamente integrable en una estación de operación asistida por ordenador con un mínimo de cables. El audio de transmisión y recepción viaja por USB, eliminando los bucles de tierra habituales cuando se conectan las entradas y salidas de audio analógico de la tarjeta de sonido del ordenador. El CAT permite que el software de log, el decodificador de FT-8 o cualquier otro programa de control gestione la frecuencia y el modo del equipo de forma automática. La salida DVI-D añade la posibilidad de proyectar la visualización del espectro o el waterfall en un monitor externo de mayor tamaño, lo que en una estación de concurso o en una instalación con pantalla dedicada mejora considerablemente la ergonomía de la operación.
