Yaesu FTDX101D: el sucesor del legendario FT-101 no decepciona

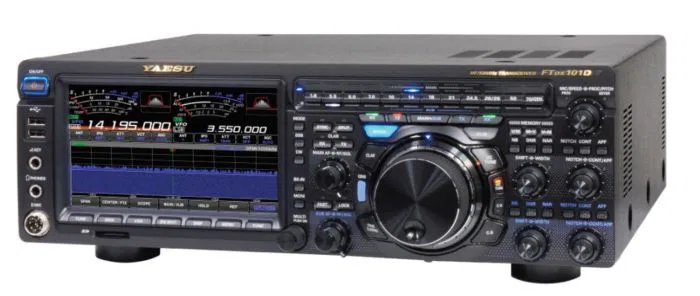

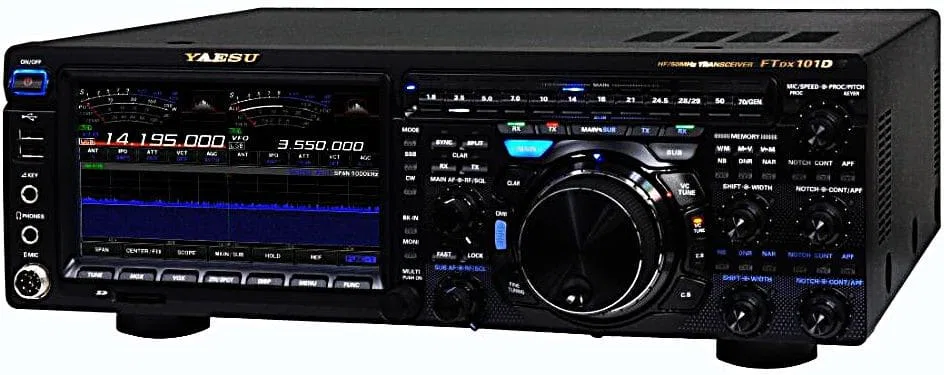

El número 101 en el catálogo de Yaesu no es arbitrario. Durante los años 70 y 80, el FT-101 y sus variantes fueron el transceptor de referencia en HF para la radioafición mundial. El FTDX101D lleva ese legado a la era SDR: un transceptor de 100 W para HF, 50 MHz y 70 MHz con una arquitectura híbrida que combina lo mejor de los receptores de conversión descendente con lo mejor del procesado digital moderno, y unos parámetros de receptor que lo sitúan entre los más altos conseguidos jamás en un equipo comercial de esta clase. No es un equipo para el operador que empieza: es el equipo para el operador que ya no acepta compromisos en recepción.
Arquitectura SDR híbrida: dos receptores, una experiencia
El FTDX101D implementa lo que Yaesu denomina SDR híbrido, una arquitectura que opera en paralelo con dos cadenas de recepción complementarias. El receptor Narrow Band SDR sigue el esquema de conversión descendente con primera FI a 9 MHz, mezclador D-quad DBM de bajo ruido y filtros de techo de cuarzo que atenúan las señales fuera de banda antes de que lleguen al convertidor analógico-digital de 18 bits. Este enfoque es el que produce los parámetros de receptor extraordinarios del FTDX101D: el BDR supera los 150 dB, el RMDR supera los 123 dB y el 3rd IMDR supera los 110 dB en la banda de 14 MHz. El receptor Direct Sampling SDR opera en paralelo proporcionando una vista en tiempo real del espectro completo de la banda sin los compromisos de selectividad del receptor principal. El operador escucha con la calidad del Narrow Band y ve el espectro completo con el Direct Sampling, simultáneamente.
El VC-TUNE: 70 dB de atenuación con seguimiento preciso
El VC-TUNE es uno de los elementos diferenciadores del FTDX101D que merece atención específica. Es un prefiltro de radiofrecuencia variable implementado con un condensador variable de precisión accionado por un motor de pasos en miniatura — de ahí la denominación VC (Variable Capacitor) Tuning. Su función es atenuar las señales fuera de la frecuencia de trabajo hasta -70 dB antes de que lleguen al mezclador, reduciendo la carga de señales no deseadas sobre los circuitos activos y mejorando el comportamiento en entornos con señales fuertes. Yaesu complementa este filtro variable con 15 filtros de paso de banda fijos que cubren de forma sistemática todo el rango de frecuencias del transceptor, garantizando que en cualquier punto del espectro haya una primera etapa de filtrado adecuada antes del VC-TUNE.
Doble receptor: dos bandas a la vez
El FTDX101D dispone de un doble receptor independiente que permite escuchar simultáneamente en dos frecuencias o bandas distintas. El receptor principal (MAIN) y el receptor secundario (SUB) operan de forma completamente independiente, con sus propios controles de sintonía — incluyendo el anillo exterior MPVD del VFO principal, que puede asignarse al SUB VFO— y sus propios filtros de techo de cuarzo. Para el concursante que necesita monitorizar el pile-up en una banda mientras opera en otra, o para el DXista que quiere mantener una frecuencia de referencia mientras explora el espectro, la capacidad de doble recepción es una herramienta operativa real, no un adorno de catálogo. Los filtros de techo estándar incluidos de fábrica son 600 Hz para CW, 3 kHz para SSB y 12 kHz para AM, con opciones opcionales de 300 Hz (CW) y 1,2 kHz (SSB) mediante filtros adicionales XF-128CN/XF-129CN y XF-128SN/XF-129SN.
Pantalla táctil de 7 pulgadas con 3DSS: el espectro en tres dimensiones

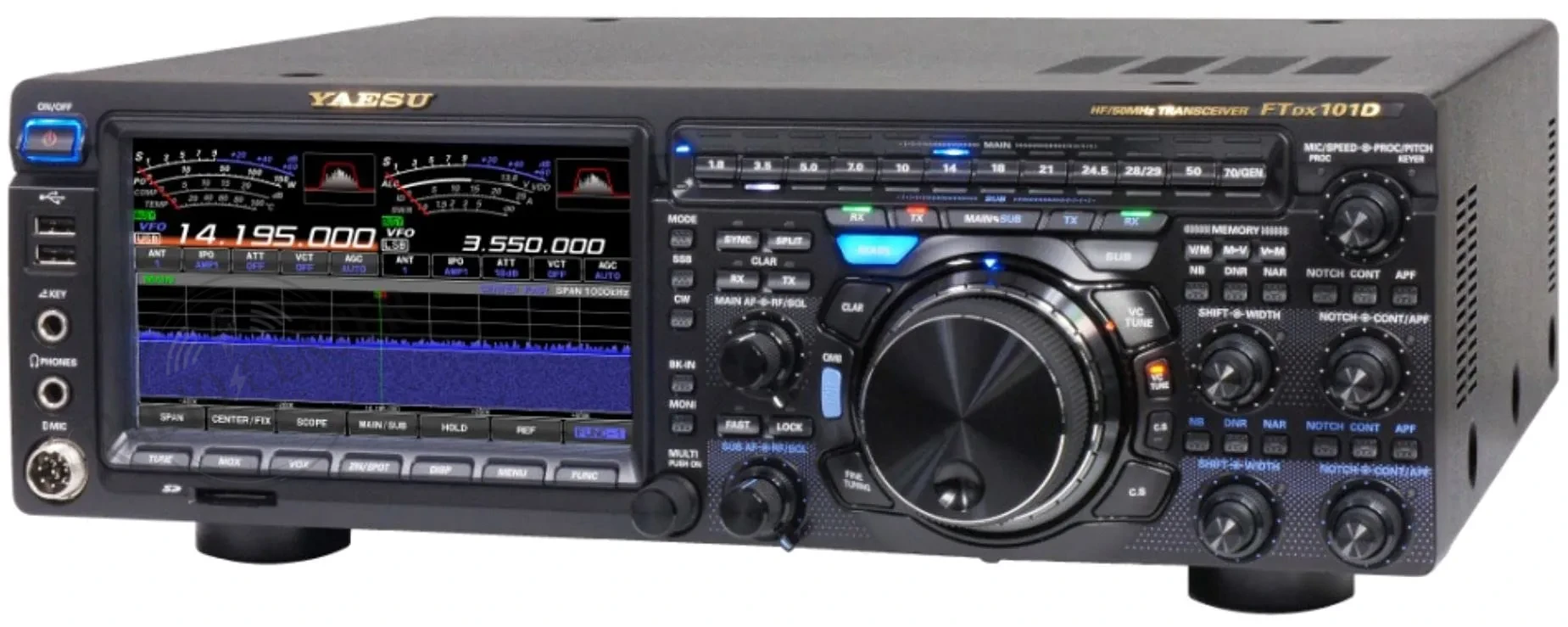

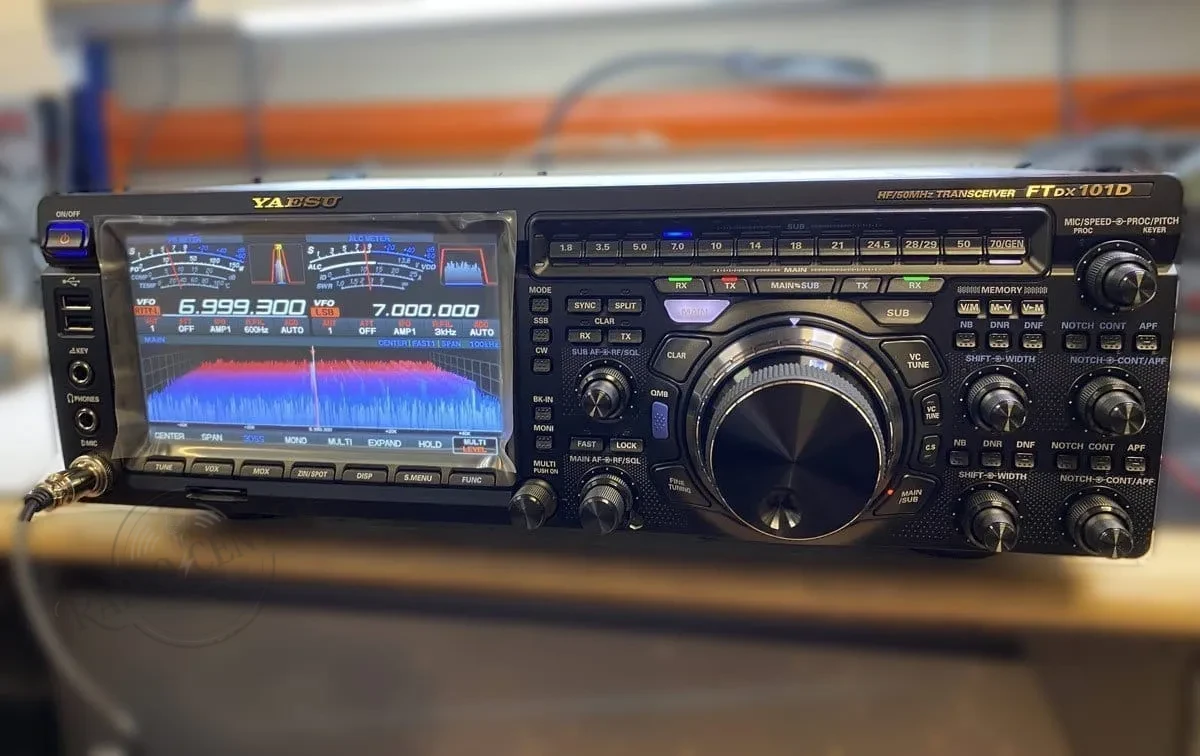

La pantalla TFT a color de 7 pulgadas del FTDX101D no es solo una visualización de estado: es la interfaz de operación principal del equipo. Toda la configuración del transceptor, la gestión de memorias, los ajustes de los filtros DSP y las funciones de reducción de interferencias se gestionan directamente desde la pantalla táctil, con una experiencia que Yaesu ha diseñado para ser tan intuitiva como fluida. La función 3DSS (3-Dimensional Spectrum Stream) añade una tercera dimensión temporal a la visualización del espectro, permitiendo percibir la evolución de la actividad en la banda de una forma que facilita la identificación de señales débiles o intermitentes que en un waterfall convencional pueden confundirse con el ruido de fondo. Los ABI (Active Band Indicator) — teclas de selección de banda con iluminación LED que cambia según el estado de TX/RX — completan una interfaz visual que proporciona información operativa de un vistazo sin necesidad de leer pantallas secundarias.
Acoplador automático integrado y conectividad completa

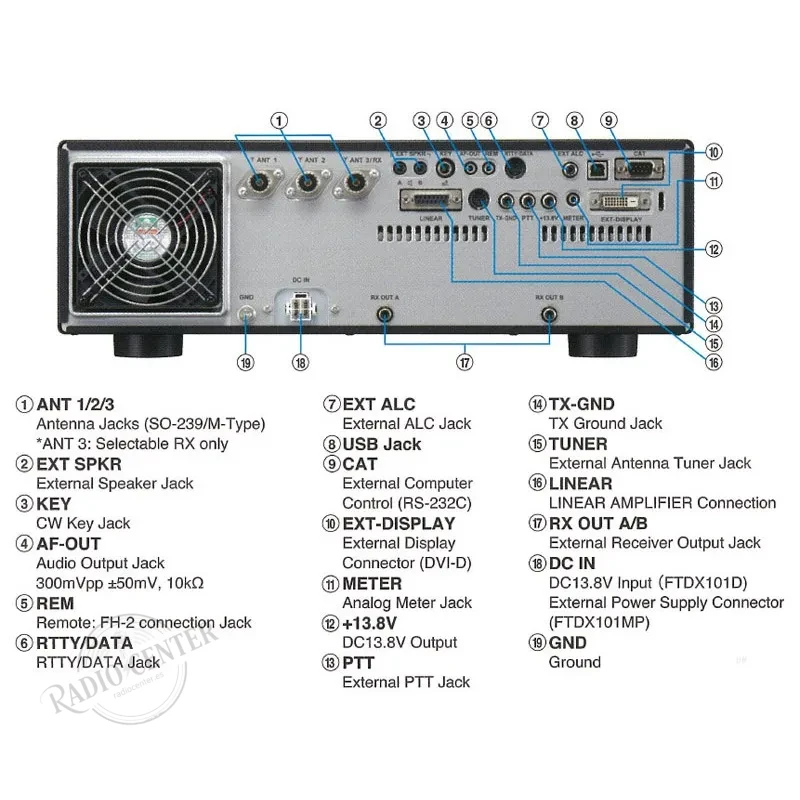

El FTDX101D incorpora un acoplador automático de alta velocidad integrado, compatible además con el acoplador externo FC-40 que añade 200 memorias de antena adicionales. Para operación remota por red, la unidad opcional SCU-LAN10 proporciona conectividad LAN que permite controlar el equipo desde cualquier punto de la red local o de internet. El puerto USB tipo A y el tipo B cubren la integración con ordenador para CAT, audio digital y teclado externo. La salida DVI-D permite proyectar la pantalla del equipo en un monitor externo, especialmente útil en instalaciones de concurso con pantalla dedicada.
VENTAJAS PRINCIPALES
1. BDR ≥ 150 dB / RMDR ≥ 123 dB: receptor de referencia absoluta
Los valores de BDR y RMDR del FTDX101D son los más altos publicados por Yaesu para cualquier equipo de su gama. En la clasificación de receptores de Sherwood Engineering, el FTDX101D ocupa consistentemente una de las primeras posiciones mundiales entre todos los transceptores HF comerciales.
2. VC-TUNE con -70 dB: el prefiltro que cambia la experiencia en DX
Un prefiltro variable de -70 dB de atenuación es una capa de protección del receptor que ningún filtro DSP puede reemplazar: actúa sobre la señal de RF antes de que llegue a los circuitos activos, reduciendo la carga de intermodulación en las bandas más congestionadas.
3. SDR híbrido: rendimiento de recepción y visión espectral simultáneos
La arquitectura de doble cadena permite al operador escuchar con la calidad del Narrow Band SDR y ver el espectro completo con el Direct Sampling SDR, sin elegir entre una cosa y la otra.
4. Doble receptor independiente con filtros de techo propios
Dos bandas a la vez, con control independiente y filtrado de cuarzo en cada receptor. Para concursos y DX exigente, una ventaja operativa real frente a receptores de receptor único.
5. Pantalla táctil de 7″ con 3DSS y ABI: toda la información a golpe de vista
La pantalla más grande de su categoría, con visualización tridimensional del espectro y teclas de banda iluminadas que muestran el estado TX/RX sin necesidad de consultar indicadores secundarios.
TABLA DE ESPECIFICACIONES TÉCNICAS
| Parámetro | Valor |
|---|---|
| Fabricante | Yaesu |
| Modelo | FTDX101D |
| Referencia CSY & SON | XAH068H005-0 |
| Tipo de equipo | Transceptor HF/50/70 MHz híbrido SDR |
| Arquitectura de recepción | Narrow Band SDR (conversión descendente) + Direct Sampling SDR |
| Rango TX | HF + 50 MHz + 70 MHz (bandas de radioaficionados) |
| Potencia de salida | 100 W (HF / 6 m) |
| ADC | 18 bits |
| Procesado digital | FPGA |
| BDR (14 MHz) | ≥ 150 dB |
| RMDR (14 MHz) | ≥ 123 dB |
| 3rd IMDR (14 MHz) | ≥ 110 dB |
| Primera FI | 9 MHz |
| Mezclador | D-quad DBM |
| Filtros de techo de cuarzo (estándar) | 600 Hz (CW) / 3 kHz (SSB) / 12 kHz (AM) |
| Filtros de techo opcionales | 300 Hz CW (XF-128CN / XF-129CN) / 1,2 kHz SSB (XF-128SN / XF-129SN) |
| Filtros de paso de banda RF fijos | 15 bandas |
| VC-TUNE RF Preselector | Sí — atenuación máxima -70 dB — condensador variable + motor paso a paso |
| Doble receptor | Sí — MAIN + SUB independientes |
| Modos de operación | SSB / CW / AM / FM / Digital |
| Pantalla | TFT táctil a color — 7 pulgadas |
| Función de espectro | 3DSS (3-Dimensional Spectrum Stream) en tiempo real |
| ABI (Active Band Indicator) | Sí — teclas de banda iluminadas con estado TX/RX |
| MPVD (anillo exterior del VFO) | Sí — SUB VFO / VC-TUNE / clarificador / función personalizable |
| Acoplador automático integrado | Sí — alta velocidad |
| Compatible con FC-40 | Sí — 200 memorias de antena adicionales |
| Puertos USB | Tipo A + Tipo B |
| Salida de vídeo | DVI-D (pantalla externa) |
| Unidad LAN opcional | SCU-LAN10 (operación remota por red) |
| Alimentación | 13,8 VDC |
| Peso | 18 kg |
ANÁLISIS TÉCNICO PROFUNDO
Por qué el BDR de 150 dB es el parámetro más relevante para el DX
El Blocking Dynamic Range (BDR) es la medida de la capacidad del receptor para mantener su sensibilidad en presencia de una señal fuerte cercana en frecuencia. Un BDR de 150 dB significa que el receptor puede seguir demodulando una señal débil en la frecuencia de trabajo incluso cuando hay una señal 150 dB más potente a escasa separación en frecuencia. Para ponerlo en contexto: en las bandas de concurso, donde decenas de estaciones fuertes operan en un rango de unos pocos kHz alrededor de la frecuencia de trabajo, el BDR del receptor determina directamente cuántas estaciones débiles se pueden escuchar sin que las fuertes las enmascaren. Un receptor convencional con BDR de 110-120 dB pierde señales débiles que el FTDX101D, con sus 150 dB, puede demodular sin dificultad. Este es el parámetro que posiciona al FTDX101D en el número uno de la clasificación de Sherwood Engineering entre los transceptores de producción actuales.
La arquitectura de conversión descendente con FI a 9 MHz: el legado del FTDX5000
La elección de una FI a 9 MHz para la primera conversión no es casual: es la misma arquitectura que utilizó el FTDX5000, el transceptor tope de gama de Yaesu durante años y reconocido como uno de los mejores receptores de HF de su época. A 9 MHz, los filtros de cristal de cuarzo disponibles presentan factores de forma excepcionalmente buenos —es decir, la diferencia entre el ancho de banda a -3 dB y a -60 dB es muy pequeña—, lo que produce una selectividad cercana al ideal con flancos de corte muy abruptos. El mezclador D-quad DBM (double-balanced mixer de quad-diodo), alimentado por el oscilador local de bajo ruido de fase del FTDX101D, aporta el punto de intercepción de tercer orden (IP3) elevado que es la otra mitad de la ecuación del IMDR. La suma de todos estos elementos — filtros de techo de cuarzo de alta calidad, mezclador D-quad, oscilador de bajo ruido de fase — produce los valores de BDR, RMDR e IMDR que distinguen al FTDX101D de cualquier receptor de conversión simple con ADC de alta resolución en la primera IF.
El VC-TUNE: por qué un filtro de RF variable supera a cualquier filtro DSP
El procesado DSP actúa sobre la señal digital después de la conversión analógico-digital. Si antes de llegar al ADC la señal ya incluye productos de intermodulación generados por señales fuertes en los circuitos analógicos previos, el DSP no puede eliminarlos porque son indistinguibles de señales reales a la frecuencia de los productos. El VC-TUNE actúa antes: es un filtro de paso de banda variable que sigue la frecuencia de sintonía mediante el motor de pasos y atenúa las señales fuera de banda hasta -70 dB antes de que lleguen al mezclador. Esto significa que el mezclador ve una señal de RF mucho más limpia, con menos potencia de señales interferentes, y por tanto genera muchos menos productos de intermodulación. El resultado es un receptor que mantiene su rendimiento en entornos con señales fuertes de una forma que ningún DSP por potente que sea puede replicar actuando sobre la señal digital.
El doble receptor y los filtros de techo XF: inversión con retorno directo
Los filtros de techo opcionales XF-128CN/XF-129CN (300 Hz, CW) y XF-128SN/XF-129SN (1,2 kHz, SSB) para los receptores MAIN y SUB respectivamente son el complemento natural del FTDX101D para el operador de CW o de concurso exigente. La selectividad adicional de un filtro de 300 Hz respecto al estándar de 600 Hz puede significar la diferencia entre escuchar un corresponsal en medio de un pile-up denso o no escucharlo. Estos filtros se seleccionan automáticamente según el modo de operación o manualmente desde el panel táctil, sin interrumpir el flujo de la operación. Para un equipo de esta categoría, la inversión en los filtros opcionales es siempre amortizable en la primera jornada de concurso seria.
