El analizador de espectro de bolsillo que cabe en cualquier maletín de RF

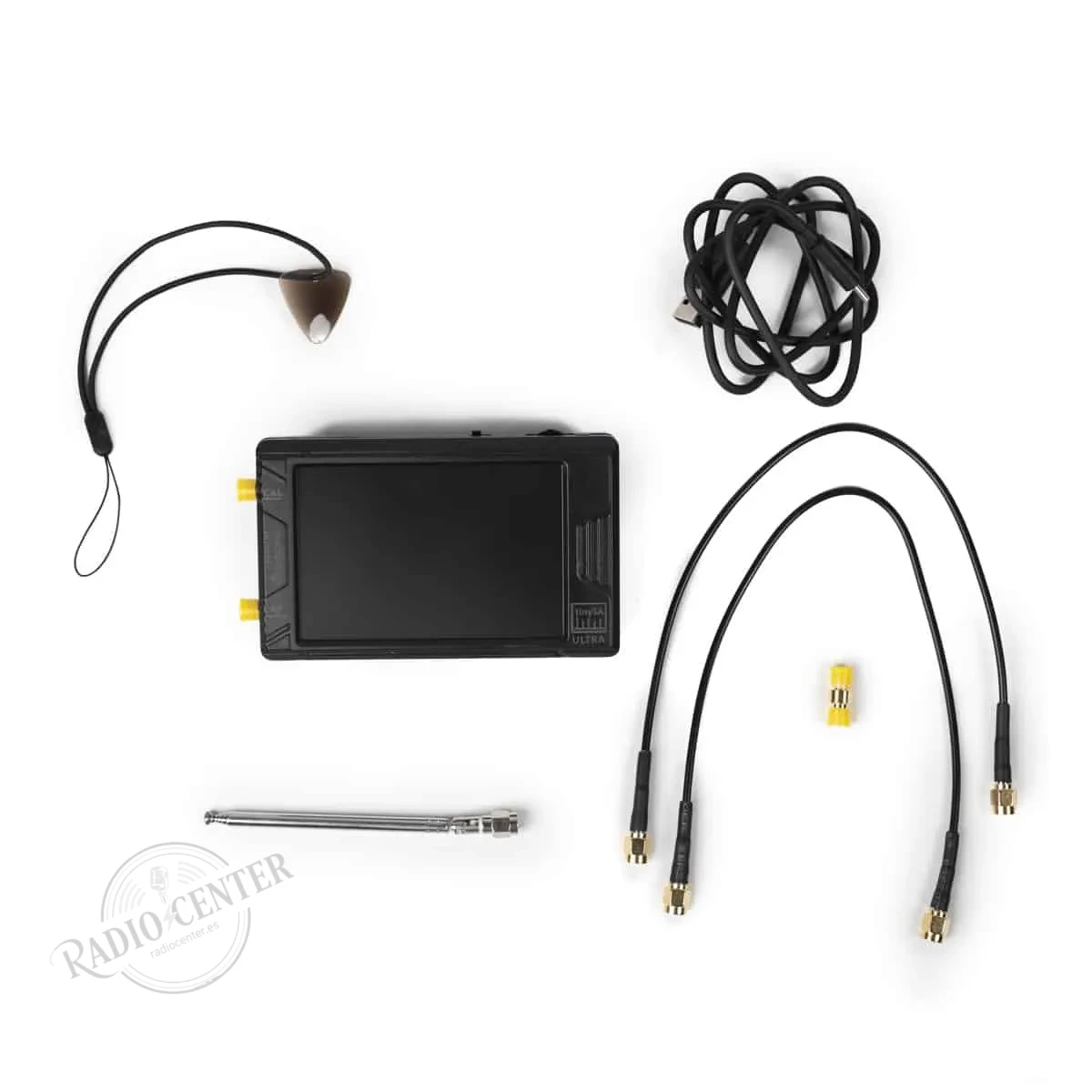

El tinySA ULTRA+ ZS-406 ha redefinido lo que se puede esperar de un instrumento de medida portátil de bajo coste. En un formato de mano, integra un analizador de espectro real de 100 kHz a 6 GHz y un generador de señales, dos herramientas que hasta hace poco exigían equipos de sobremesa de varios miles de euros.
Cobertura de frecuencia pensada para el trabajo real
En modo normal trabaja de 100 kHz a 900 MHz, cubriendo HF, la CB de 27 MHz, VHF/UHF de radioafición, PMR, LPD y radiodifusión FM y DAB. En modo Ultra la cobertura se extiende hasta 6 GHz, alcanzando las bandas de 2,4 GHz y 5 GHz de Wi-Fi, telemando, enlaces de vídeo y sistemas ISM.
Un generador de señales integrado
Entrega una onda senoidal de 100 kHz a 900 MHz y onda cuadrada hasta 4,4 GHz cuando no se usa como analizador. Ideal para trazar la respuesta de filtros, ajustar circuitos sintonizados, generar señales de referencia o verificar la sensibilidad de un receptor.
Interfaz directa y autonomía de campo

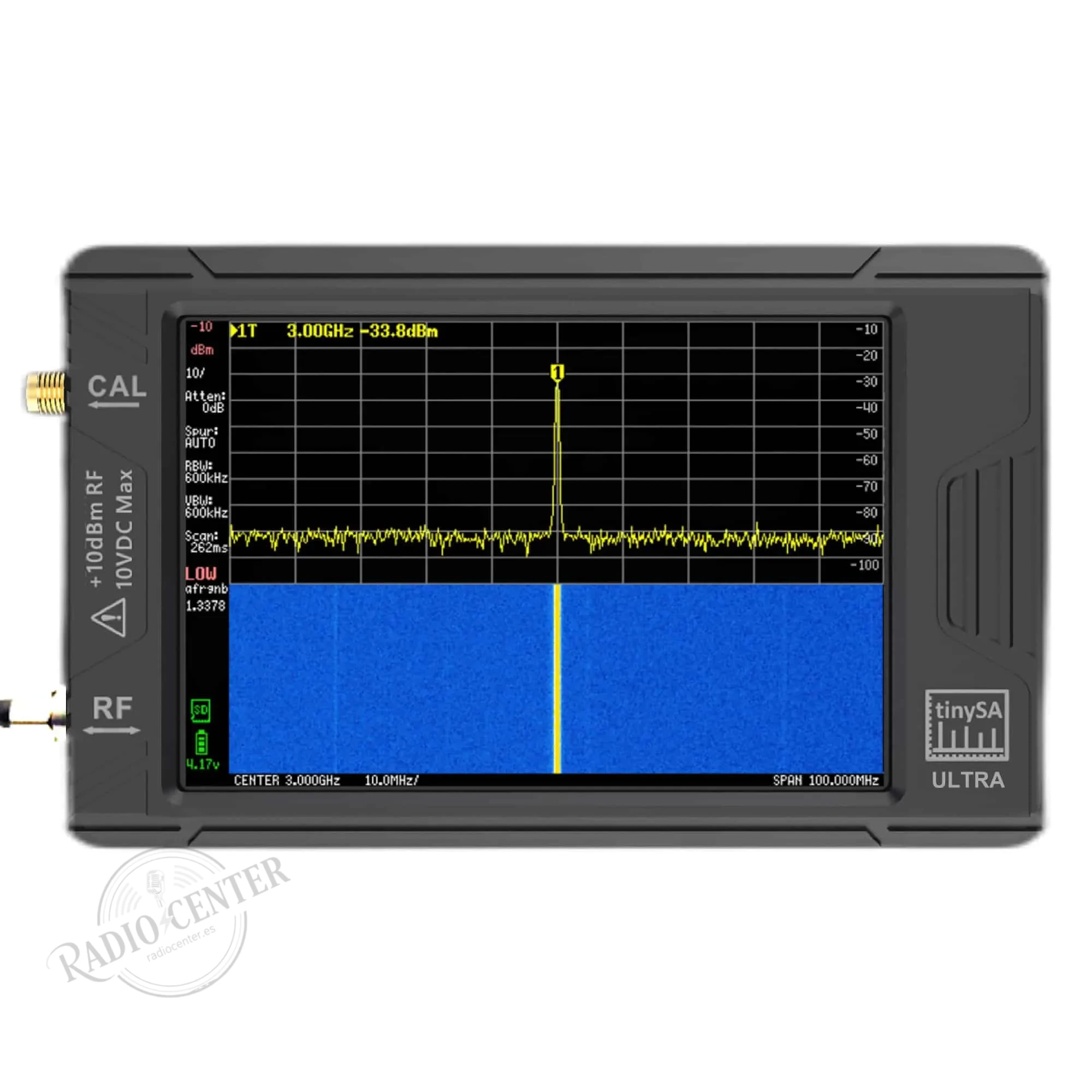

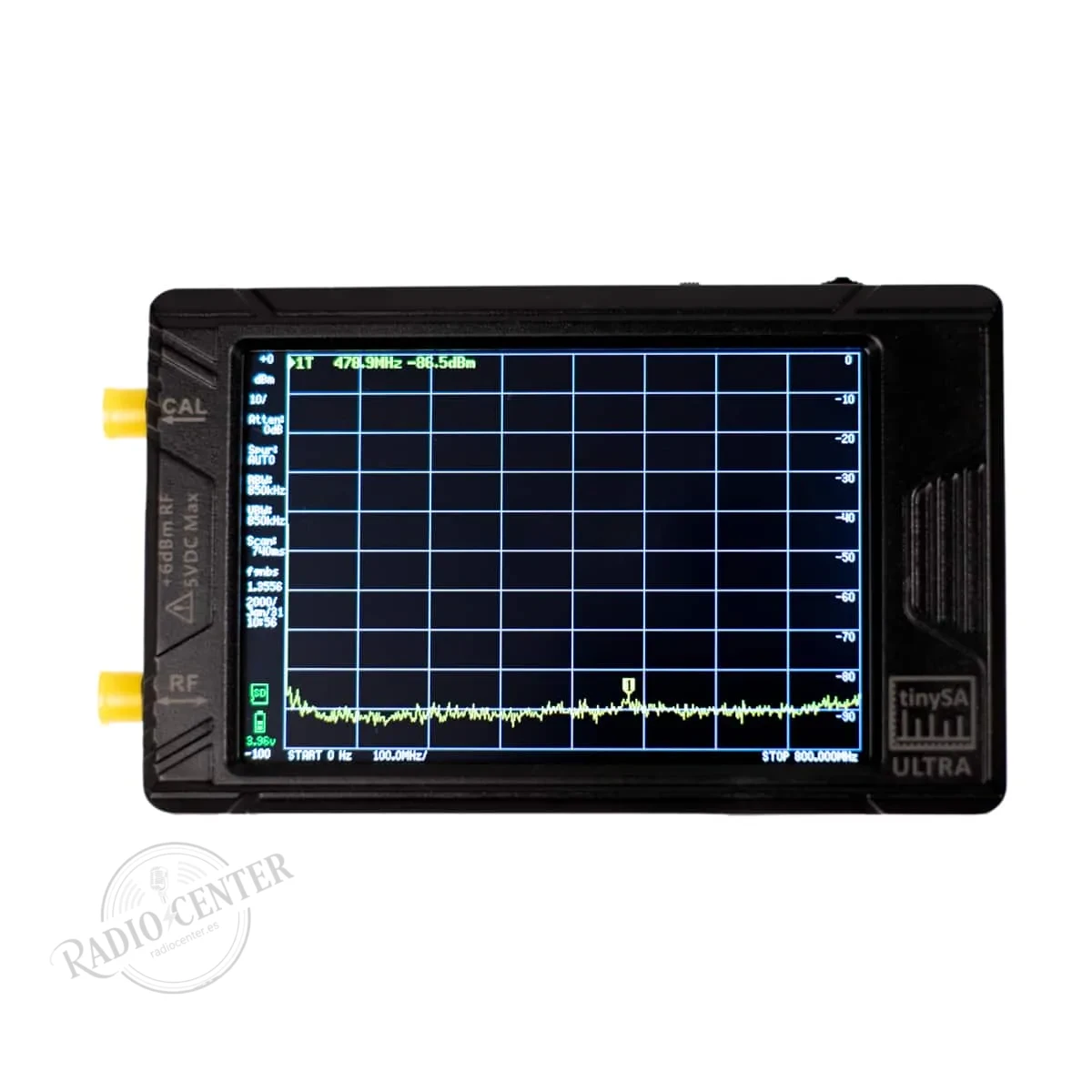

La pantalla táctil resistiva de 4 pulgadas (480 × 320) muestra el espectro con hasta 450 puntos de barrido, marcadores y cascada (waterfall). La batería de 5000 mAh permite el uso fuera del banco de trabajo y la tarjeta microSD de 32 GB incluida almacena capturas, configuraciones y ficheros de medida. La conexión USB-C sirve para cargar y controlar el equipo desde el PC.
Precisión que puedes calibrar
Con una exactitud de nivel de ±2 dB tras calibración y filtros de resolución (RBW) conmutables entre 0,2 kHz y 850 kHz, el tinySA ULTRA+ ZS-406 ofrece medidas fiables de nivel y forma espectral. Su entrada de 50 Ω con conector SMA lo integra sin adaptadores en cualquier cadena de RF profesional.
Ventajas principales
- Cobertura continua hasta 6 GHz en modo Ultra: un único instrumento cubre desde HF hasta las bandas de Wi-Fi de 5 GHz, sin necesidad de varios equipos para diagnosticar interferencias.
- RBW conmutable de 0,2 a 850 kHz: el ancho de banda de resolución bajo permite separar señales muy próximas y ver el ruido de fase o la intermodulación; los RBW altos aceleran el barrido en exploraciones amplias.
- Generador de señal integrado (seno hasta 900 MHz / cuadrada hasta 4,4 GHz): convierte el equipo en un banco de pruebas completo para barrido de filtros, alineación de circuitos y generación de portadoras de referencia.
- Exactitud de nivel ±2 dB tras calibración: margen de error muy contenido para su categoría, que hace viables medidas cuantitativas de potencia, pérdidas de inserción y ganancia.
- Autonomía real con batería de 5000 mAh y almacenamiento microSD: diseñado para el trabajo de campo, guardando resultados directamente en la tarjeta.
- Entrada de 50 Ω con conector SMA: compatibilidad directa con cargas, atenuadores, acopladores direccionales y latiguillos estándar de RF.
⚠️ Aviso crítico — límites de entrada
Potencia de entrada máxima: +6 dBm (aprox. 4 mW) con atenuación interna a 0 dB. NUNCA conecte directamente la salida de un transmisor: para medir emisores necesita un atenuador externo de potencia adecuado (accesorio no incluido). No aplique tensión continua (DC) en la entrada RF: puede dañar el mezclador de forma irreversible. Respete siempre la impedancia de 50 Ω.
Especificaciones técnicas
| Modelo | tinySA ULTRA+ ZS-406 |
| Rango analizador (modo normal) | 100 kHz – 900 MHz |
| Rango analizador (modo Ultra) | 100 kHz – 6 GHz |
| Generador — onda seno | 100 kHz – 900 MHz |
| Generador — onda cuadrada | Hasta 4,4 GHz |
| Potencia de entrada máxima | +6 dBm (con 0 dB de atenuación interna) |
| RBW | 0,2 / 1 / 3 / 10 / 30 / 100 / 300 / 600 / 850 kHz |
| Exactitud de nivel | ±2 dB (tras calibración) |
| LNA | Integrado conmutable, 20 dB |
| Pantalla | Táctil resistiva en color, 4,0 pulgadas, 480 × 320 px |
| Puntos de barrido | Hasta 450, cobertura continua |
| Conector RF | SMA hembra, 50 Ω |
| Batería | Litio interna 5000 mAh (~3 h de autonomía) |
| Almacenamiento | Ranura microSD (tarjeta de 32 GB incluida) |
| Interfaz | USB-C (carga y control desde PC) |
Análisis técnico profundo
El modo Ultra y cómo alcanza los 6 GHz
En modo normal (hasta 900 MHz) la señal se procesa en la primera zona de Nyquist con el mejor rango dinámico. Al activar el modo Ultra, el firmware aprovecha las respuestas armónicas del mezclador para extender la medida hasta 6 GHz. Por encima de 900 MHz conviene trabajar con el marcador y conocer la banda examinada para descartar respuestas espurias; el equipo gestiona la conmutación automáticamente.
RBW, ruido de fase y capacidad de resolución
El ancho de banda de resolución determina qué señales próximas pueden distinguirse y hasta qué nivel de ruido puede verse. Con el RBW mínimo de 200 Hz, el ZS-406 baja el suelo de ruido y permite examinar bandas laterales, ruido de fase y pequeños espurios. El coste es el tiempo de barrido: barrido amplio con RBW alto para localizar y luego cerrar span y RBW para analizar en detalle.
Rango dinámico y el papel del atenuador
El límite de +6 dBm define el techo del rango dinámico útil. El LNA de 20 dB conmutable mejora la sensibilidad para señales débiles; desactivarlo o añadir atenuación externa protege el mezclador y evita productos de intermodulación internos. Para medir un transmisor es imprescindible un atenuador externo que sitúe el nivel en la ventana de trabajo del instrumento.
El generador de señales como banco de pruebas
Combinando el generador con la entrada del analizador y un acoplador o puente de ROE se puede trazar la respuesta en frecuencia de filtros, medir pérdidas de inserción o verificar la banda de paso de un duplexor. La onda cuadrada hasta 4,4 GHz, rica en armónicos, sirve como fuente de referencia rápida en frecuencias altas.
Precisión de nivel y trazabilidad de las medidas
La exactitud de ±2 dB tras calibración posiciona al ZS-406 como instrumento apto para medidas cuantitativas. Conviene ejecutar la autocalibración con la señal de referencia interna antes de una sesión crítica y trabajar siempre respetando la impedancia de 50 Ω para no introducir errores por desadaptación.
