Nissei NS-60A Analizador de antenas digital

Nissei NS-60A – Analizador de Antenas Digital para HF

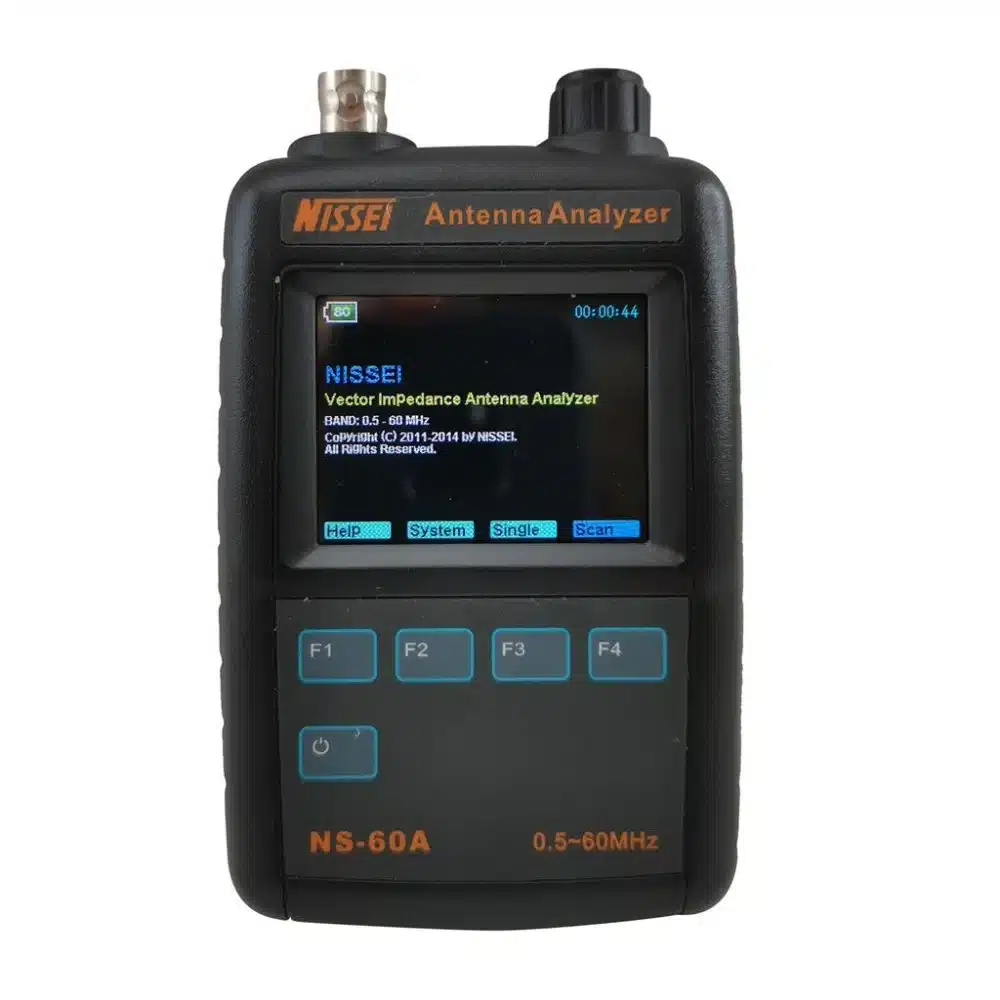

El Nissei NS-60A es una herramienta precisa, compacta y versátil para radioaficionados y profesionales del mundo RF. Permite realizar mediciones detalladas en el rango de frecuencias de 0.5 a 60 MHz, ideal para ajuste de antenas, verificación de resonancia y diagnóstico de sistemas de transmisión.

🔧 Características técnicas:

• Rango de frecuencia: 0.5 – 60 MHz

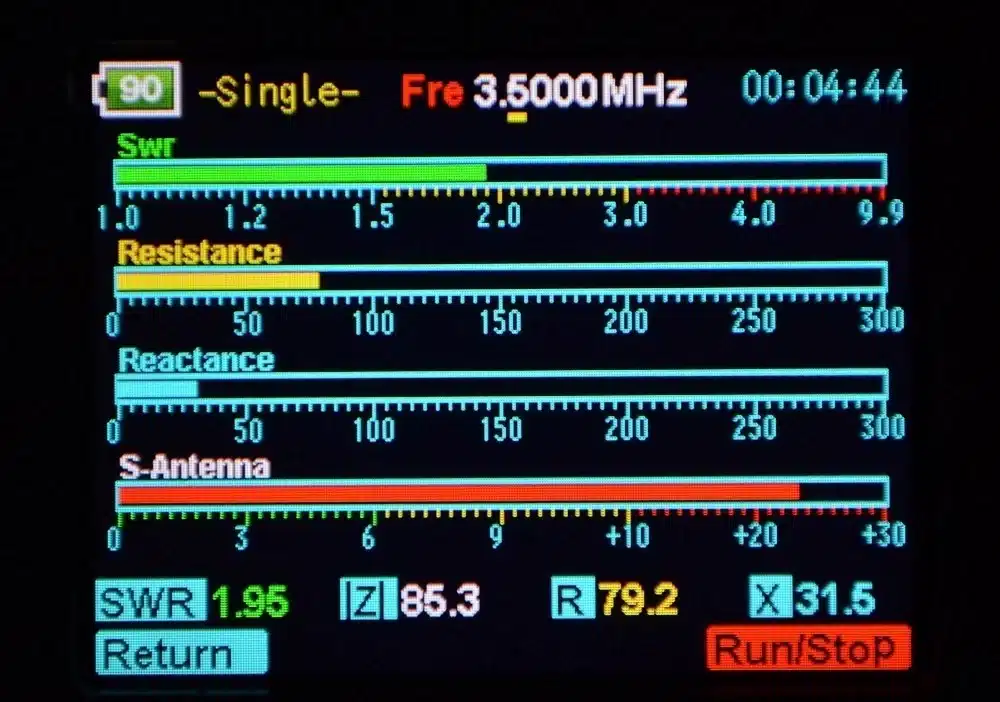

• Mediciones precisas de:
  • ROE (VSWR): de 1.00:1 a 99.99:1
  • Impedancia (Z): 0.1 – 999.9 Ω
  • Resistencia (R): 0.1 – 999.9 Ω
  • Reactancia (X): sí
• Pantalla: TFT a color de 2″ de alto contraste
• Paso de frecuencia: 100 Hz
• Estabilidad de frecuencia: < 3 PPM
• Potencia de salida: 1 dBm (a 14 MHz)
• Ancho de barrido seleccionable: de 150 kHz hasta 48 MHz
• Conector RF: BNC hembra
• Indicador de intensidad de campo: de -30 a +20 dBm (detección de interferencias)
• Batería interna: Litio Polímero 3.7V – 1900 mAh (recargable por micro-USB)
• Dimensiones: 7.0 x 11.5 x 2.6 cm
• Peso: 140 g

📡 Aplicaciones típicas:

• Ajuste y verificación de antenas en HF
• Diagnóstico de líneas de transmisión
• Medición de impedancia compleja
• Identificación de resonancias de antenas

Analizador y medidor: para qué sirve cada uno

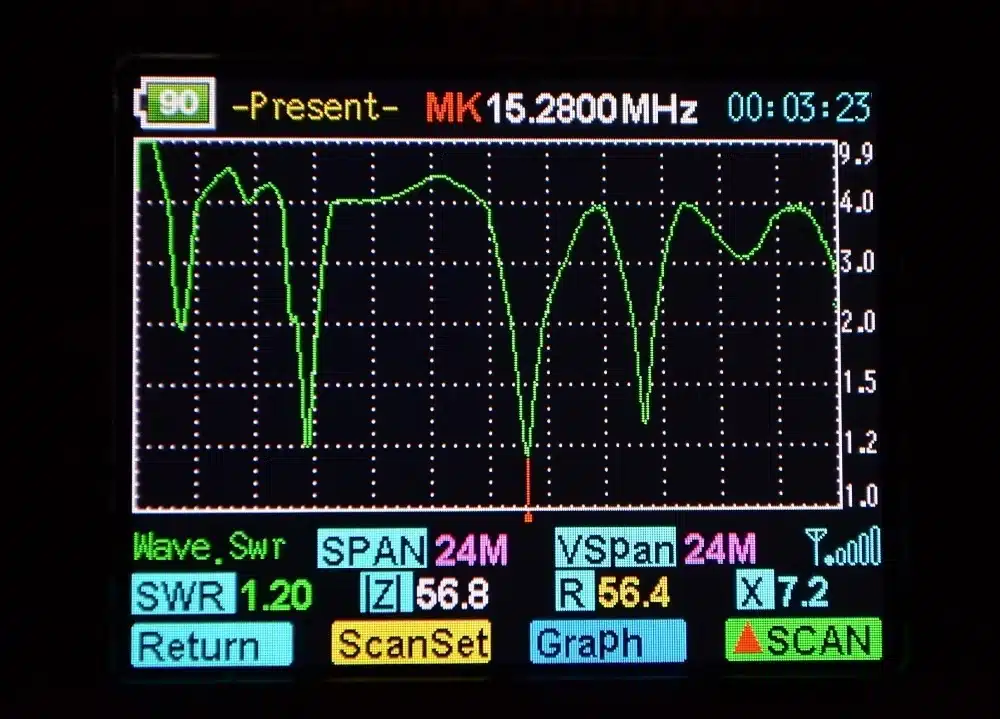

El NS-60A genera su propia señal y barre la banda sin que transmitas, de modo que te da la curva de ROE y la frecuencia de resonancia real de la antena. Es la herramienta del diagnóstico. Para el otro momento —saber qué ocurre cuando tu equipo está dando potencia de verdad— hace falta un medidor en línea como el Moonraker SWR-777, que mide mientras transmites y avisa con alarma acústica si la estacionaria se dispara. No compiten: se complementan.
