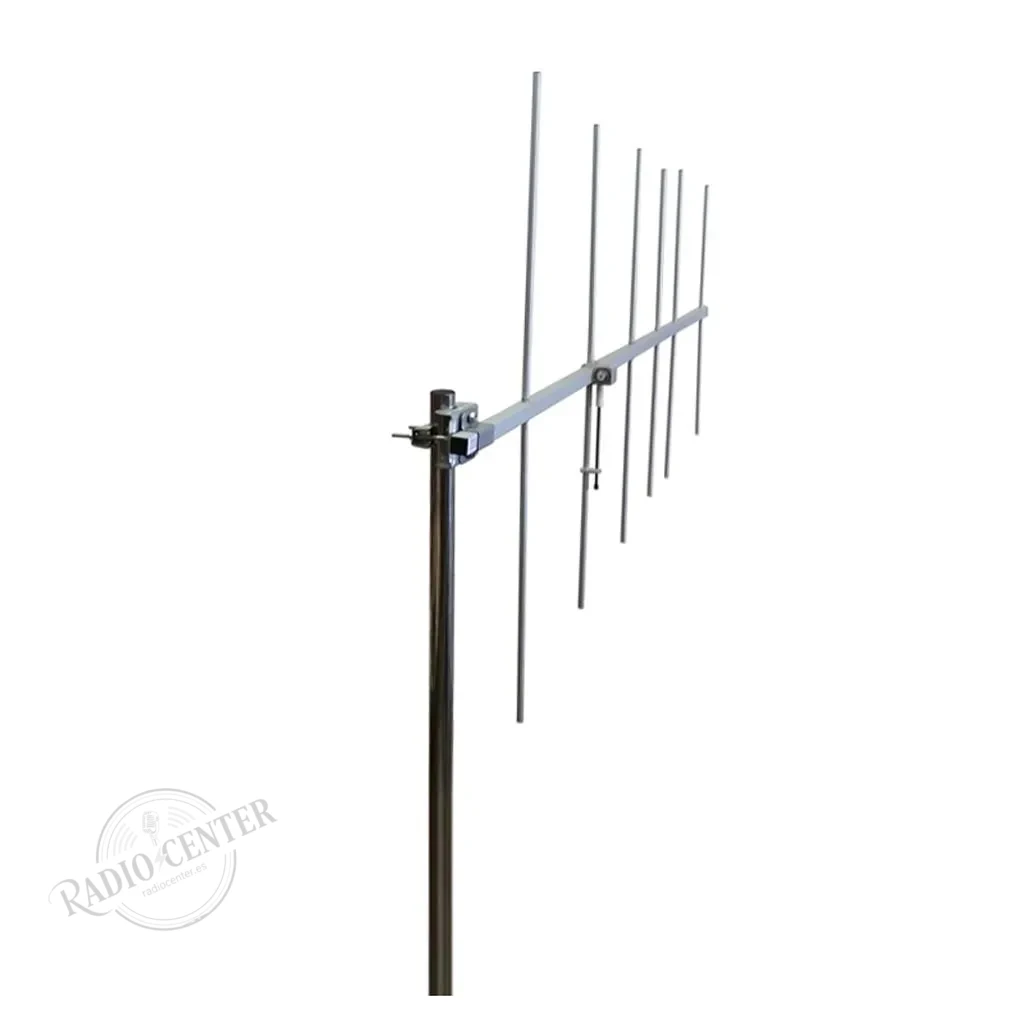

Tagra DVC-6B — Antena Yagi directiva VHF 146-160 MHz, 6 elementos, 10 dBd, 500 W

La Tagra DVC-6B es una Yagi de seis elementos para el tramo de 146 a 160 MHz, la parte media del VHF profesional: flotas, servicios municipales, industria y buena parte de los repetidores comerciales de dos metros largos. Da 10 dBd (12,15 dBi) con dos metros de boom. En VHF, donde una longitud de onda son dos metros, eso significa una antena de exactamente una lambda de largo: es el punto en el que una Yagi empieza a rendir de verdad sin volverse inmanejable.

En VHF una directiva no se compra tanto por alcance como por limpieza. A 150 MHz el ruido industrial y las señales fuera de banda entran por todas partes, y los 18 dB de relación delante/atrás rechazan lo que llega por la espalda con una eficacia que ninguna vertical puede ofrecer. En un enlace fijo a un repetidor, eso suele resolver más problemas que subir la potencia.

Ventajas principales

• 10 dBd reales. Diez veces la potencia radiada hacia el lóbulo principal frente a un dipolo, y la misma mejora en recepción. En un enlace marginal la ganancia en recepción es lo que rescata la comunicación, porque el problema casi nunca es la potencia.
• 500 W admisibles. Muy por encima de lo que entrega cualquier equipo de base profesional, así que la antena no es nunca el eslabón débil.
• Gamma match ajustable. Se afina la R.O.E. en la frecuencia concreta de trabajo con la antena ya montada. En un rango de 14 MHz merece la pena hacerlo.
• Anodizado QUALANOD. Sello de calidad con espesor y sellado certificados. En una antena que va a pasar años en un mástil, el anodizado decide cómo llega a los diez años.
• Conector N hembra. Estanco y de bajas pérdidas. En VHF un PL todavía se defiende, pero el N sella mucho mejor a la intemperie, que es donde va esta antena.
• Vertical u horizontal. El soporte gira 90°: vertical para radio profesional, horizontal para enlaces de datos o SSB.

Especificaciones técnicas

Análisis técnico

Dos metros de boom en la banda de dos metros

A 150 MHz la longitud de onda mide justo dos metros, de modo que esta antena tiene un boom de una lambda exacta. Es una referencia útil: la ganancia de una Yagi depende mucho más de la longitud del boom que del número de elementos. Meter ocho elementos en un boom corto no da más ganancia que meter seis en uno largo; solo complica el ajuste. De ahí que la DVC-6B, con seis elementos bien repartidos en dos metros, dé 3 dB más que la DVC-4B de cuatro elementos y 1,30 m.

La cuenta que casi nadie hace: la línea de transmisión

En VHF el cable perdona mucho más que en UHF. Con RG-58 a 150 MHz se pierden del orden de 0,25 dB por metro, la mitad que en 450 MHz. Aun así, en una tirada de 30 metros son más de 7 dB: se come toda la ganancia de la antena. Con LMR-400 esa misma tirada pierde menos de 2 dB. La regla es simple: si la tirada pasa de diez metros, el cable bueno se paga solo.

Vertical u horizontal: decídelo antes de subir

La polarización tiene que coincidir con la del otro extremo. Cruzar polarizaciones cuesta 20 dB o más, que es tres veces la ganancia de esta antena. La radio profesional de VHF trabaja en vertical casi sin excepciones. El montaje horizontal se reserva a enlaces de datos y a tráfico en banda lateral, que en 150 MHz es minoritario.

Elegir el corte correcto de la familia

Tagra divide el VHF en tres tramos que se solapan ligeramente, y la diferencia entre ellos son unos centímetros de elemento. Trabajar fuera del tramo no rompe nada, pero la R.O.E. sube y el equipo empieza a recortar potencia por protección. En catálogo tienes los tres cortes de cuatro elementos: DVC-4A para 134-148 MHz, esta DVC-4B para 148-160 y la DVC-4C para 160-174.

Preguntas frecuentes

¿Me sirve para la banda de radioaficionado de 2 metros?

Solo en su borde superior: empieza en 146 MHz y la banda de aficionado española termina justo ahí. Para 144-146 MHz la opción de la casa es la DVC-4A, de 134 a 148 MHz. Si buscas específicamente 2 metros de aficionado, mira también la KAD-BIBANDA, que cubre 144 y 430 a la vez.

¿Cuál es la diferencia con la DVC-4B de cuatro elementos?

Tres decibelios y 70 cm más de boom. Esta da 10 dBd con 2 m y 2,6 kg; la DVC-4B da 7 dBd con 1,30 m y 2,1 kg. Tres decibelios son el doble de potencia efectiva: si el enlace va justo, compensa. Si el sitio es pequeño o el mástil delicado, la de cuatro.

¿Necesito ajustar el gamma match?

Es recomendable si vas a trabajar cerca de un extremo del rango. De fábrica viene ajustado para el centro; con un medidor y diez minutos puedes bajar notablemente la R.O.E. en tu frecuencia concreta.

¿Puedo usarla con un repetidor y un duplexor?

Sí. Ten en cuenta que el duplexor introduce alrededor de 1,5 dB de pérdida en cada rama y exige buena adaptación para mantener el aislamiento entre transmisión y recepción. Con 1,3:1 esa condición se cumple con holgura.

¿Vale igual para DMR que para analógico?

Sí. Una antena solo entiende de frecuencia e impedancia, no de modulación. Lo que cambia con el digital es la forma de degradarse: el analógico se va ensuciando poco a poco y el DMR funciona o deja de funcionar de golpe, así que el margen que da una directiva se agradece más.

¿Cuánto pesa sobre el mástil?

2,6 kg y una superficie al viento contenida. El punto crítico de una instalación así casi nunca es la antena, sino el anclaje del mástil. Comprueba que el tubo esté entre 30 y 45 mm, que es lo que admite su soporte.

¿Qué mantenimiento necesita?

Ninguno si el conector queda bien sellado. Lo único que falla con los años en una directiva de exterior es la entrada de agua por el N: cinta autovulcanizante el día del montaje, solapando media cinta en cada vuelta, y encima cinta aislante para protegerla del sol.
