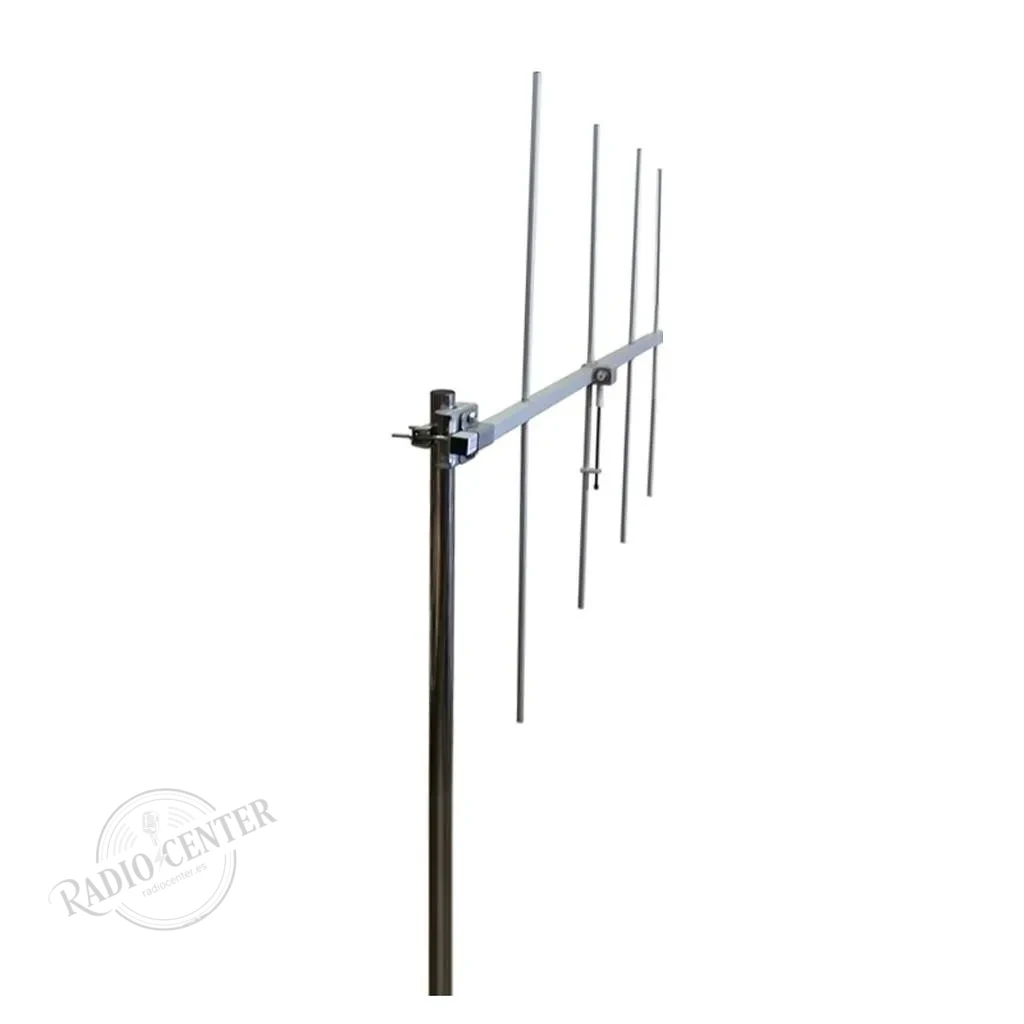

Tagra DVC-4B — Antena Yagi directiva VHF 148-160 MHz, 4 elementos, 7 dBd, 500 W

La Tagra DVC-4B es una Yagi de cuatro elementos para el tramo de 148 a 160 MHz, la parte media del VHF profesional: flotas, servicios municipales, industria y buena parte de los repetidores comerciales de dos metros largos. Da 7 dBd (9,15 dBi) con un boom de apenas 1,30 m, que en VHF —donde las antenas se hacen grandes enseguida— es una relación muy razonable entre lo que ocupa y lo que rinde.

En VHF una directiva no se compra tanto por alcance como por limpieza. A 150 MHz el ruido industrial y las señales fuera de banda entran por todas partes, y los 18 dB de relación delante/atrás de esta antena rechazan lo que llega por la espalda con una eficacia que ninguna vertical puede ofrecer. En un enlace fijo a un repetidor, eso suele resolver más problemas que subir la potencia.

Ventajas principales

• 7 dBd reales. Cinco veces la potencia radiada hacia el lóbulo principal frente a un dipolo, y la misma mejora en recepción. En un enlace marginal la ganancia en recepción es lo que rescata la comunicación, porque el problema casi nunca es la potencia.
• 500 W admisibles. Muy por encima de lo que entrega cualquier equipo de base profesional, así que la antena no es nunca el eslabón débil.
• Gamma match ajustable. Se afina la R.O.E. en la frecuencia concreta de trabajo con la antena ya montada. En un rango de 12 MHz merece la pena hacerlo.
• Anodizado QUALANOD. Sello de calidad con espesor y sellado certificados. En una antena que va a pasar años en un mástil, el anodizado decide cómo llega a los diez años.
• Conector N hembra. Estanco y de bajas pérdidas. En VHF un PL todavía se defiende, pero el N sella mucho mejor a la intemperie, que es donde va esta antena.
• Vertical u horizontal. El soporte gira 90°: vertical para radio profesional, horizontal para enlaces de datos o SSB.

Especificaciones técnicas

Análisis técnico

Por qué en VHF una directiva pequeña ya cambia mucho

A 150 MHz la longitud de onda son dos metros, así que una Yagi de cuatro elementos con 1,30 m de boom mide menos de una longitud de onda. Eso limita la ganancia —de ahí los 7 dBd— pero no limita la relación delante/atrás, que depende sobre todo del reflector y del ajuste. Por eso una directiva modesta en VHF sigue siendo enormemente útil: compras rechazo de ruido barato, aunque la ganancia sea moderada.

La cuenta que casi nadie hace: la línea de transmisión

En VHF el cable perdona mucho más que en UHF. Con RG-58 a 150 MHz se pierden del orden de 0,25 dB por metro, la mitad que en 450 MHz. Aun así, en una tirada de 30 metros son más de 7 dB: se come toda la ganancia de la antena. Con LMR-400 esa misma tirada pierde menos de 2 dB. La regla es simple: si la tirada pasa de diez metros, el cable bueno se paga solo.

Vertical u horizontal: decídelo antes de subir

La polarización tiene que coincidir con la del otro extremo. Cruzar polarizaciones cuesta 20 dB o más, que es tres veces la ganancia de esta antena. La radio profesional de VHF trabaja en vertical casi sin excepciones. El montaje horizontal se reserva a enlaces de datos y a tráfico en banda lateral, que en 150 MHz es minoritario.

Elegir el corte correcto de la familia

Tagra divide el VHF en tres tramos que se solapan ligeramente, y la diferencia entre ellos son unos centímetros de elemento. Trabajar fuera del tramo no rompe nada, pero la R.O.E. sube y el equipo empieza a recortar potencia por protección. En catálogo tienes los tres cortes de cuatro elementos: DVC-4A para 134-148 MHz, esta DVC-4B para 148-160 y la DVC-4C para 160-174.

Preguntas frecuentes

¿Me sirve para la banda de radioaficionado de 2 metros?

No. En España 2 metros va de 144 a 146 MHz y esta versión empieza en 148. La que cubre esa banda es la DVC-4A, de 134 a 148 MHz, aunque 144-146 le queda en el extremo alto. Si buscas específicamente 2 metros de aficionado, mira también la KAD-BIBANDA, que cubre 144 y 430 a la vez.

¿Cuál es la diferencia con la DVC-6B de seis elementos?

Tres decibelios y casi un metro más de boom. La DVC-6B da 10 dBd con 2 m de boom y pesa 2,6 kg; esta da 7 dBd con 1,30 m y 2,1 kg. Si el enlace va justo o el mástil aguanta, la de seis. Si el sitio es pequeño o hay que subirla a un tejado complicado, esta.

¿Necesito ajustar el gamma match?

Es recomendable si vas a trabajar cerca de un extremo del rango. De fábrica viene ajustado para el centro; con un medidor y diez minutos puedes bajar notablemente la R.O.E. en tu frecuencia concreta.

¿Puedo usarla con un repetidor y un duplexor?

Sí. Ten en cuenta que el duplexor introduce alrededor de 1,5 dB de pérdida en cada rama y exige buena adaptación para mantener el aislamiento entre transmisión y recepción. Con 1,3:1 esa condición se cumple con holgura.

¿Vale igual para DMR que para analógico?

Sí. Una antena solo entiende de frecuencia e impedancia, no de modulación. Lo que cambia con el digital es la forma de degradarse: el analógico se va ensuciando poco a poco y el DMR funciona o deja de funcionar de golpe, así que el margen que da una directiva se agradece más.

¿Cuánto pesa sobre el mástil?

2,1 kg y una superficie al viento pequeña. El punto crítico de una instalación así casi nunca es la antena, sino el anclaje del mástil. Comprueba que el tubo esté entre 25 y 45 mm, que es lo que admite su soporte.

¿Qué mantenimiento necesita?

Ninguno si el conector queda bien sellado. Lo único que falla con los años en una directiva de exterior es la entrada de agua por el N: cinta autovulcanizante el día del montaje, solapando media cinta en cada vuelta, y encima cinta aislante para protegerla del sol.

Enlaces relacionados

Tienes el resto de la gama en antenas profesionales de base VHF. Si necesitas cobertura en todas direcciones en lugar de un enlace dirigido, la colineal equivalente en esta banda es la Tagra KAD-155. Y no descuides el cable coaxial: en una tirada larga se pierde más de lo que gana la antena.
