El ADS-B (Automatic Dependent Surveillance – Broadcast) es el sistema por el que cada aeronave emite continuamente su identificación, posición, altitud, rumbo y velocidad en 1090 MHz. Cualquiera puede recibirlo con un receptor adecuado, y sobre esa emisión se construyen los mapas de tráfico aéreo en tiempo real y las redes de alimentadores como las que nutren los portales de seguimiento de vuelos. Todo el rendimiento del montaje depende de dos cosas: la antena y las pérdidas hasta el receptor.
La antena de entrada al ADS-B, bien hecha
La SKB 1090 1/4 MAG es un monopolo de cuarto de onda resonante en 1090 MHz. A esa frecuencia un cuarto de onda mide menos de siete centímetros, así que la antena entera son unos 8 cm contando la base: cabe en cualquier sitio y no llama la atención de nadie. Lo que la separa de las antenas de plástico que acompañan a los receptores SDR baratos es que ésta está realmente calculada y construida para 1090 MHz, con latón cromado, acero inoxidable y sellado de silicona.
Viene con 3 m de RG-58 y termina en SMA macho, que es exactamente el conector que lleva la inmensa mayoría de receptores SDR. Se enchufa y funciona, sin cadena de adaptadores que a 1 GHz cuestan décimas de decibelio cada uno.
Base magnética: para instalar hoy y cambiar de sitio mañana

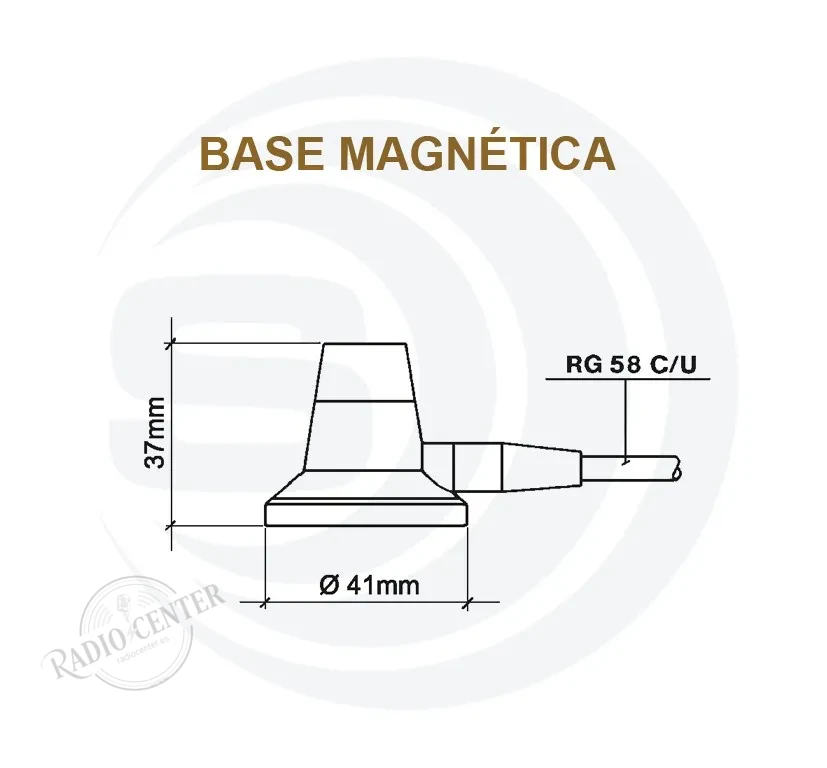

La mini base magnética CELL-MAG sujeta esta antena en cualquier superficie metálica: el techo de un coche, un armario, una caja de chapa, una barandilla. Es la solución cuando la instalación tiene que ser reversible o cuando aún estás probando dónde recibe mejor —que en ADS-B es medio trabajo—. Con tres metros de cable llegas del punto de montaje al receptor sin tirantez.
Ten en cuenta que el imán necesita metal debajo no sólo para sujetarse, sino para hacer de plano de tierra: un monopolo de cuarto de onda trabaja contra un plano de tierra, y sin él el rendimiento cae claramente. Si el sitio definitivo no tiene chapa, la alternativa es la versión de taladro, que se atornilla sobre una placa metálica.
Ventajas principales
Resonante en 1090 MHz de verdad
No es una antena de banda ancha ni un trozo de hilo: está dimensionada para la frecuencia del ADS-B, con la adaptación resuelta en la base.
SMA macho, el conector de los receptores SDR
Se conecta directamente al receptor. Cada adaptador que te ahorras a 1 GHz son décimas de decibelio que llegan a la entrada.
Cable ya montado y de longitud sensata
3 m de RG-58. A 1090 MHz el cable pesa mucho en el balance, y una tirada corta y montada de fábrica evita el error más común de estas instalaciones.
Materiales de intemperie
Latón cromado, acero inoxidable y goma de silicona en el sellado. Puede quedarse fuera todo el año.
Tamaño irrelevante
Ocho centímetros. Se instala en sitios donde una colineal de 70 cm no tiene cabida, y pasa completamente desapercibida.
⚠️ Antes de instalar
La base magnética necesita apoyar sobre chapa metálica limpia: es a la vez sujeción y plano de tierra. Sobre plástico, madera o fibra la antena no rinde. Potencia máxima 30 W: es una antena de recepción.
Especificaciones técnicas
| Modelo | Sirio SKB 1090 1/4 MAG |
|---|---|
| Código P/N del fabricante | 2209706.75/1090 |
| Tipo | Monopolo 1/4 λ |
| Frecuencia | 1090 MHz |
| Sistemas | ADS-B 1090 MHz |
| Impedancia | 50 Ω |
| Ganancia | 0 dB referida a un látigo de 1/4 λ |
| Radiación | Omnidireccional |
| Polarización | Lineal vertical |
| Potencia máxima | 30 W (CW) |
| Montura incluida | Mini base magnética CELL-MAG |
| Cable incluido | 3 m de RG-58 |
| Conector | SMA macho |
| Plano de tierra | La superficie metálica de montaje |
| Altura | 87 mm |
| Peso | 220 g |
| Materiales | Latón cromado, acero inoxidable y goma de silicona |
Análisis técnico
Por qué a 1090 MHz la antena y el cable importan tanto
A esta frecuencia la longitud de onda es de apenas 27,5 cm, y eso cambia las reglas respecto a VHF. Un cuarto de onda mide 6,9 cm, así que las antenas son diminutas y cualquier tolerancia mecánica se convierte en un error eléctrico apreciable. Pero lo que de verdad castiga es el cable: un RG-58 pierde en torno a 0,7 dB por metro a 1 GHz, de modo que diez metros de bajada se comen siete decibelios, es decir, cuatro quintas partes de la señal. Con una antena buena y un cable malo el resultado es peor que con una antena mediocre pegada al receptor. La regla práctica en ADS-B es sencilla: cable corto y de baja pérdida, o filtro y amplificador junto a la antena.
Un cuarto de onda bien puesto rinde más de lo que parece
Sobre el papel este monopolo no tiene ganancia: 0 dB respecto a un cuarto de onda es, por definición, exactamente un cuarto de onda. Comparado con los 6 dBi de una colineal parece poca cosa. Pero en ADS-B la variable dominante no suele ser la ganancia de la antena, sino dónde está colocada y cuánto cable hay hasta el receptor. Un monopolo de 8 cm con tres metros de cable colocado en una ventana bien orientada supera con frecuencia a una colineal de 6 dBi en el suelo del salón con diez metros de RG-58. La antena pequeña permite ponerla donde no cabe la grande, y ésa es su ventaja real.
El plano de tierra no es opcional
Un monopolo de cuarto de onda es media antena: la otra media es su imagen en el plano de tierra. Sin ese plano, la impedancia se dispara, la adaptación se pierde y buena parte de la energía se refleja. A 1090 MHz basta una superficie metálica de unos 15 cm de lado para hacer un plano de tierra razonable, así que sirve casi cualquier chapa. Lo que no sirve es montarla al aire, sobre plástico o sobre madera.
Cuándo dar el salto a una colineal
Cuando ya tengas la antena en el mejor sitio posible, la bajada sea corta y de calidad, y quieras más alcance. Entonces sí, pasar a una SCO 1090-5 o a una SPO 1090-6 añade entre 5 y 6 dB y se nota. Antes de eso, casi siempre rinde más mover la antena que cambiarla.
Preguntas frecuentes
¿Se conecta directamente a un receptor SDR?
Sí. Termina en SMA macho, que es el conector que llevan la mayoría de receptores SDR. Sin adaptadores de por medio.
¿Necesita alimentación o ajuste?
Ninguna de las dos cosas. Es una antena pasiva y viene resonante en 1090 MHz de fábrica.
¿Dónde la coloco para recibir mejor?
Lo más alto posible y con el horizonte lo más despejado que se pueda: el ADS-B es línea de vista pura. Una ventana orientada hacia el cielo abierto suele dar mejores resultados que un sitio más alto pero encajonado.
¿Puede ir en el exterior todo el año?
Sí. Los materiales son latón cromado, acero inoxidable y sellado de silicona, pensados para intemperie.
¿Merece la pena frente a una colineal?
Es el punto de partida correcto y, bien colocada, rinde muy por encima de su precio. Cuando quieras más alcance, la SCO 1090-5 o la SPO 1090-6 añaden 5-6 dB.
¿Cuál es la diferencia entre la versión de taladro y la magnética?
El montaje y el cable: la de taladro lleva montura ML y 5 metros; la magnética lleva base CELL-MAG y 3 metros. La antena es la misma. La de taladro es definitiva y hace mejor contacto de masa; la magnética se pone y se quita.
Con qué combinarla
El receptor natural para ADS-B es un receptor SDR, que sintoniza los 1090 MHz y entrega los datos al ordenador para decodificarlos. Cuida la bajada: en cables coaxiales tienes opciones de baja pérdida, y los remates en conectores coaxiales. El resto de la gama está en antenas ADS-B de 1090 MHz, dentro de antenas de recepción, y si además te interesa escuchar las comunicaciones de voz de los pilotos, eso ocurre en VHF y se resuelve con una antena para frecuencia aérea.
