Una antena para casi todo lo que se escucha
La SKB 108-960 CELL-MAG es un cuarto de onda ajustable por corte con un rango de trabajo poco común: de 108 a 960 MHz. Eso incluye banda aérea, banda marina, 2 metros, 1,25 metros, 70 centímetros, AIS, TETRA, CDMA y LTE de 450, GSM-R, GSM de 900, ISM de 169 MHz y los tramos de LoRa, Sigfox e ISM de 868 y 915 MHz. Es, en la práctica, la antena de “escucha general” para un vehículo.

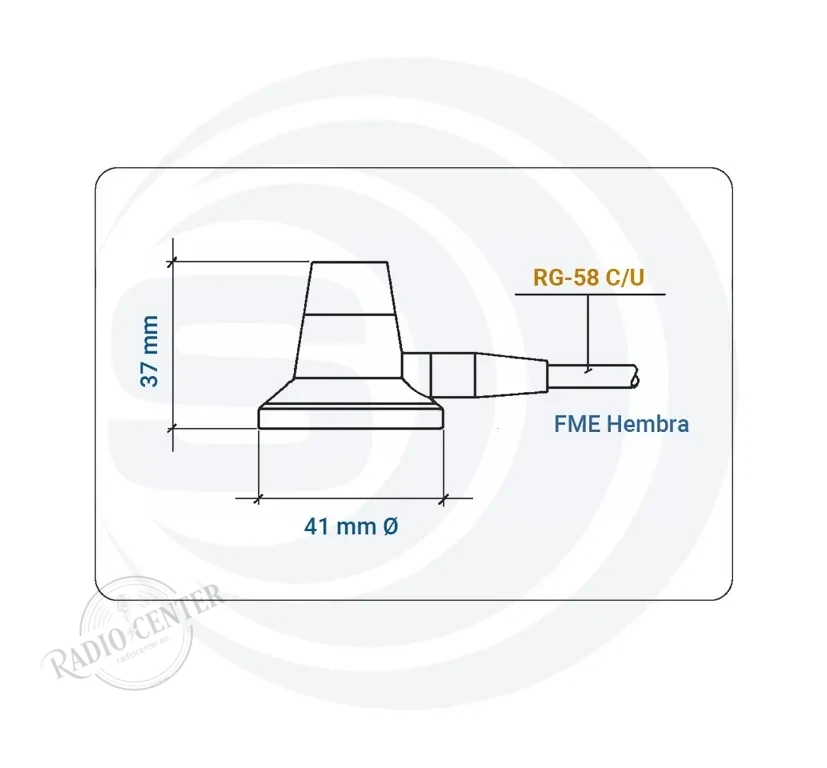

Va montada sobre la mini base magnética CELL-MAG, con tres metros de RG-58 y conector FME hembra. La combinación está pensada para instalaciones discretas: el FME es un conector muy delgado que pasa por huecos de junta y por pasacables donde no entra un PL, y luego se adapta a lo que necesite el equipo.
El ajuste por corte, llevado al extremo
El dato que mejor explica esta antena es su longitud: 70 cm a 108 MHz y unos 4 cm a 960 MHz. Es el mismo látigo, cortado a la medida del cuarto de onda de cada frecuencia. Eso obliga a decidir antes de cortar, porque una vez ajustada a UHF ya no hay marcha atrás hacia VHF.
La ventaja es que en su punto de resonancia la adaptación es excelente: ROE igual o inferior a 1,1. Para escucha en banda ancha, muchos usuarios optan por dejarla ajustada al tramo que más usan y aceptar que el resto se recibe con más pérdidas, que es exactamente lo que hace un cuarto de onda fuera de resonancia: sigue recibiendo, sólo que peor.
La potencia cambia según la banda
Conviene fijarse en este detalle: la antena admite 100 W entre 108 y 550 MHz, pero sólo 30 W entre 550 y 960 MHz. No es un capricho: en la parte alta el látigo es muy corto, la densidad de corriente en la base es mayor y la disipación se concentra en muy poco material. Para escucha da igual; si vas a transmitir en UHF alto, tenlo en cuenta.
Ventajas principales
Casi nueve octavas de cobertura en un solo látigo
De la banda aérea a los 960 MHz. Ninguna otra antena móvil de este tamaño cubre tanto, y es lo que la hace ideal para un receptor de banda ancha.
ROE ≤ 1,1 en resonancia
Una adaptación así en una antena móvil de este precio es notable. Significa que prácticamente toda la energía llega al equipo en el tramo ajustado.
Base CELL-MAG discreta
Es una mini base magnética: llama mucho menos la atención que una base grande, y basta para sujetar un látigo corto.
Conector FME hembra
El FME es el conector de las instalaciones ocultas: fino, pasa por juntas de puerta y pasacables, y se adapta después a PL, N, SMA o BNC según el equipo.
Acero inoxidable 17/7 PH y latón cromado
Materiales de antena profesional, no de accesorio de gasolinera. Aguanta la flexión continua y la intemperie.
⚠️ Antes de instalar
El ajuste por corte es irreversible: decide primero la banda principal. La base magnética necesita chapa metálica limpia, y no funciona sobre techo panorámico o de fibra. El conector es FME hembra, así que probablemente necesitarás un adaptador al conector de tu equipo; los tienes en conectores coaxiales. Potencia máxima 100 W hasta 550 MHz y 30 W por encima.
Especificaciones técnicas
| Modelo | Sirio SKB 108-960 CELL-MAG |
|---|---|
| Código P/N del fabricante | 2209706.75 |
| Tipo | Antena móvil 1/4 λ con mini base magnética |
| Rango de frecuencia | 108 … 960 MHz, ajustable por corte |
| Sistemas | Banda aérea VHF, marina VHF, 2 m, 1,25 m, 70 cm, VHF banda baja, AIS-162 MHz, TETRA, TETRA-350, CDMA-450, LTE-450, GSM-R, GSM-900, ORBCOMM, ISM-169 MHz, ISM/Sigfox/LoRa 868 y 915 MHz |
| Impedancia | 50 Ω |
| Ganancia | 0 dB referida a un látigo de 1/4 λ |
| ROE en resonancia | ≤ 1,1 |
| Radiación | Omnidireccional 360° en plano H |
| Polarización | Lineal vertical |
| Potencia máxima | 100 W (CW) de 108 a 550 MHz · 30 W (CW) de 550 a 960 MHz |
| Base incluida | Mini magnética CELL-MAG (P/N 2510202.00) |
| Cable incluido | 3 m de RG-58 |
| Conector | FME hembra |
| Plano de tierra | La carrocería del vehículo |
| Longitud del látigo | 700 mm a 108 MHz · unos 40 mm a 960 MHz |
| Peso | 280 g |
| Materiales | Latón cromado, acero inoxidable 17/7 PH y nylon |
Análisis técnico
Un cuarto de onda fuera de resonancia sigue oyendo
Es la pregunta que siempre surge con una antena ajustable de rango tan amplio: si la corto para 120 MHz, ¿oigo algo en 450? Sí, aunque peor. Fuera de resonancia el látigo presenta una impedancia con componente reactiva importante y buena parte de la señal se refleja en lugar de entrar al receptor. Pero “peor” no es “nada”: en recepción, y con señales fuertes, un cuarto de onda desadaptado sigue siendo perfectamente utilizable. Lo que no se puede hacer es transmitir así.
Por qué el FME y no un PL
El FME nació precisamente para instalaciones de vehículo. Su diámetro es de unos 8 mm frente a los 20 mm largos de un PL-259, lo que le permite pasar por el hueco de una junta de puerta o por un pasacables estrecho sin desmontar medio salpicadero. Eléctricamente es correcto hasta 2 GHz y aguanta bien la vibración. La lógica de montaje es: pasar el cable con el FME, y adaptar al conector del equipo ya dentro del habitáculo.
La antena de compañía de un receptor de banda ancha
Si el uso es un escáner o un receptor SDR en el coche, esta antena tiene mucho sentido: cubre de golpe casi todo lo que un receptor de banda ancha puede sintonizar en VHF y UHF, y su ROE bajísimo en el tramo ajustado le saca partido a la sensibilidad del equipo. La estrategia habitual es ajustarla al tramo que más se usa —banda aérea si el interés es la aviación— y aprovechar el resto como escucha secundaria.
Preguntas frecuentes
¿Cubre de verdad de 108 a 960 MHz a la vez?
No a la vez: es ajustable por corte, así que la resonancia está donde tú la pongas. Fuera de ese punto sigue recibiendo, pero con más pérdidas. Para transmitir hay que ajustarla a la banda de trabajo.
¿Qué diferencia hay con la SKB 108-960 ML/FME que ya tenéis?
Es la misma antena con otro montaje: la versión ML/FME es de taladro pasante y trae 5 metros de cable; ésta es magnética y trae 3 metros. Eléctricamente son idénticas.
¿Con qué conector se conecta a mi equipo?
Sale con FME hembra. Es un conector fino pensado para pasar por juntas y pasacables; luego se adapta a PL, N, SMA o BNC según lo que pida tu radio o receptor.
¿Cuánta potencia admite?
100 W en portadora continua entre 108 y 550 MHz, y 30 W entre 550 y 960 MHz. La diferencia se debe a lo corto que queda el látigo en la parte alta.
¿Funciona sobre un techo de fibra o panorámico?
No. La base magnética necesita chapa metálica, tanto para sujetarse como para hacer de plano de tierra. Sin metal debajo, la antena no rinde.
¿Vale para LoRa y Sigfox de 868 MHz?
Sí, el rango llega a 960 MHz y el fabricante lista explícitamente ISM/Sigfox/LoRa de 868 y 915 MHz entre los sistemas compatibles. Habría que ajustarla a ese tramo, con lo que el látigo queda muy corto.
Antenas relacionadas
Si el uso va a ser exclusivamente banda aérea y prefieres una instalación fija, mira la SPO 118-2 o la GPA 108-136. Para móvil con conector PL, la MGA 108-480 PL. El resto está en antenas para frecuencia aérea y en radio aeronáutica.
