La ground plane ajustable de toda la vida, aplicada a la banda aérea

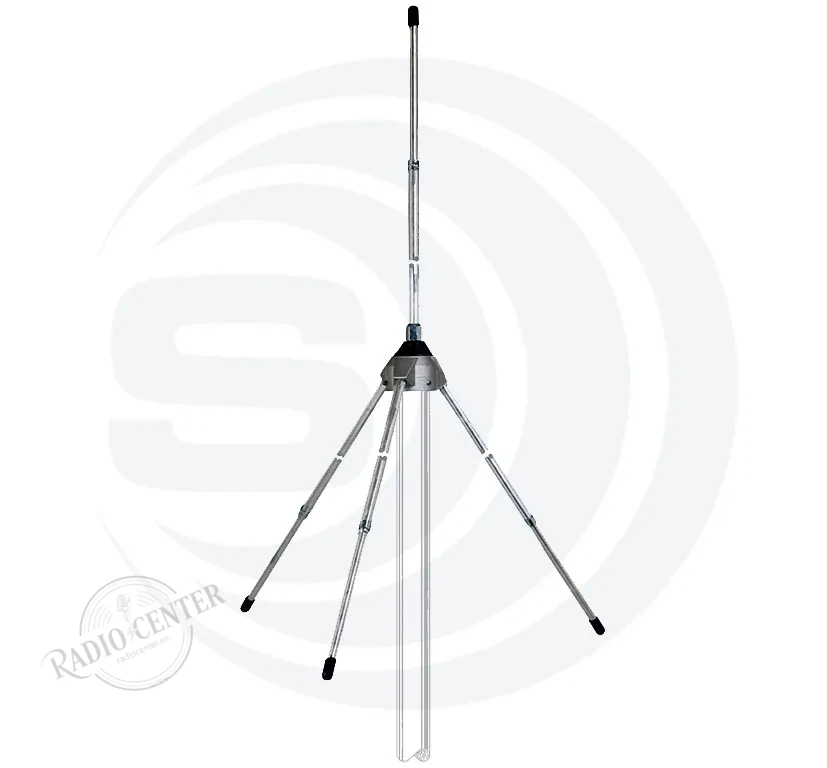

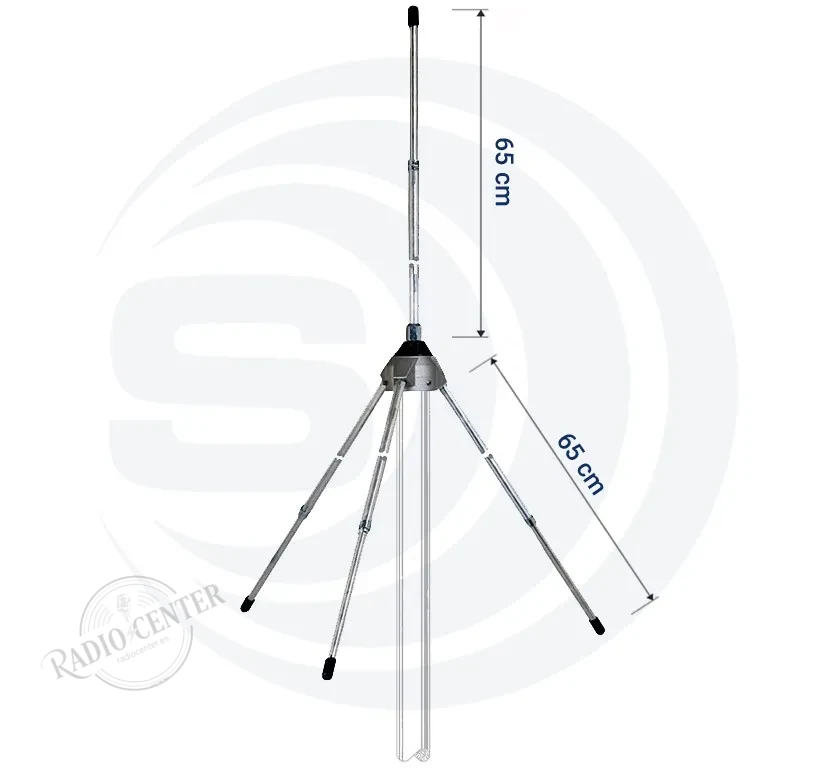

La GPA 108-136 es una ground plane de cuarto de onda de la serie GPA de Sirio, dimensionada para el tramo aeronáutico. La forman un elemento radiante vertical de unos 65 cm y tres radiales de 65 cm dispuestos a 45°, unidos en el centro por una piña de aluminio 6063 T-832 que hace de plano de tierra y de fijación al mástil a la vez. En la parte inferior lleva el conector PL hembra.
Frente a las versiones de banda ancha, ésta es ajustable por corte. Es un paso más de trabajo, pero a cambio se afina el mínimo de ROE exactamente donde interesa: por debajo de 1,2 en resonancia, con un ancho de banda de más de 12 MHz por debajo de ROE 2. Traducido: si te centras en las comunicaciones de voz, la ajustas ahí y trabajas con un ROE bajísimo en todo el tramo útil.
Dónde ajustarla: los dos tramos de la banda aérea
La banda aérea no es homogénea. De 108 a 118 MHz están las radioayudas a la navegación —VOR e ILS—, que sólo se reciben. De 118 a 137 MHz está el tráfico de voz entre aeronaves y control, que es donde ocurre casi todo lo interesante para escuchar y lo único que se transmite. El propio fabricante recomienda ajustar la antena a 127 MHz, centro de la banda de voz, lo que corresponde aproximadamente a 55,5 cm de elemento radiante. Con ese ajuste el ancho de banda de 12 MHz cubre holgadamente de 121 a 133 MHz con ROE por debajo de 2, y el resto de la banda sigue recibiéndose perfectamente aunque el ROE suba.
Si prefieres no cortar nada y que la antena cubra los 108-136 MHz completos de fábrica, la alternativa directa es la GP 108-136 LB-U de banda ancha, que además sube a 1.000 W.
Montaje: el coaxial va por dentro del mástil
La piña central se encaja en el mástil y se bloquea con tres tornillos Allen, sin herrajes añadidos. El detalle bueno de este diseño es que, una vez montada, el coaxial baja por el interior del tubo: queda protegido del sol y de la lluvia, y la instalación se ve limpia. La contrapartida es el diámetro admisible, Ø 35-40 mm. Si el mástil es más grueso —hasta 52 mm— o quieres el cable por fuera, hay que usar el soporte lateral FT-2, que va aparte.
Ventajas principales
ROE ≤ 1,2 donde tú decidas
Poder ajustar la resonancia es lo que separa una antena aceptable de una bien adaptada. En una instalación de escucha con coaxial largo, cada décima de ROE que quitas se nota en la señal que llega al receptor.
500 W en una antena de 21 euros de coste de material
La serie GPA es conocida por su relación prestaciones-precio: latón cromado, aluminio y zamak, sin plásticos estructurales, aguantando media kilovatio en portadora continua.
Plano de tierra propio con tres radiales a 45°
La inclinación de los radiales no es estética: aproxima la impedancia del conjunto a 50 Ω y baja el ángulo de radiación respecto a unos radiales horizontales, que es lo que interesa para alcanzar tráfico lejano.
Instalación limpia y discreta
1,18 m de altura y 0,03 m² de superficie de fricción, con el coaxial escondido dentro del mástil. Aguanta 150 km/h de viento.
Conector PL hembra, el estándar de la mayoría de instalaciones
Encaja directamente con el cableado que ya tiene montado casi cualquier estación de base sin adaptadores de por medio.
⚠️ Antes de instalar
El ajuste por corte es irreversible: se corta siempre de menos y se comprueba con un medidor antes de volver a cortar. Conviene tener a mano la tabla de ajuste del manual del fabricante. La antena no incluye mástil ni coaxial; para la bajada tienes la gama completa en cables coaxiales y los remates en conectores coaxiales.
Especificaciones técnicas
| Modelo | Sirio GPA 108-136 |
|---|---|
| Código P/N del fabricante | 2108501.00 |
| Tipo | Ground plane 1/4 λ ajustable por corte |
| Rango de frecuencia | 108 … 136 MHz, ajustable |
| Sistemas | Banda aérea VHF |
| Impedancia | 50 Ω |
| Ganancia | 0 dBd / 2,15 dBi |
| ROE en resonancia | ≤ 1,2 |
| Ancho de banda | ≥ 12,2 MHz con ROE ≤ 2 (a 108 MHz) |
| Radiación | Omnidireccional 360° en plano H · 86° a −3 dB en plano E |
| Polarización | Lineal vertical |
| Potencia máxima | 500 W (CW) |
| Conector | PL hembra (SO-239) |
| Plano de tierra | 3 radiales a 45° |
| Altura | 1.185 mm |
| Longitud de radiales | 650 mm |
| Peso | 565 g |
| Materiales | Aluminio, latón cromado y zamak |
| Resistencia al viento | 150 km/h |
| Carga al viento | 35 N a 150 km/h · superficie 0,03 m² |
| Rango de temperatura | −40 °C a +60 °C |
| Montaje | Mástil de Ø 35-40 mm (hasta Ø 52 mm con soporte opcional FT-2) |
Análisis técnico
Ajustable frente a banda ancha: cuál te conviene
No hay una respuesta única. Una antena de banda ancha reparte su adaptación por toda la banda y nunca baja mucho de ROE 1,5; una ajustable concentra la adaptación en un punto y llega a 1,2, pero se degrada al alejarse. Si el uso es escucha generalista de todo lo que se mueva entre 108 y 137 MHz, la banda ancha rinde mejor de media. Si el uso es una frecuencia concreta —la torre de tu aeródromo, una ATIS— la ajustable gana con claridad. En transmisión el argumento se refuerza: ahí sí importa cada décima de ROE.
Por qué los radiales van a 45° y no horizontales
Una ground plane con radiales horizontales presenta una impedancia en el punto de alimentación de unos 35 Ω, que sobre coaxial de 50 Ω deja un ROE de partida de 1,4 sin haber hecho nada mal. Inclinando los radiales hacia abajo la impedancia sube y se acerca a los 50 Ω, con lo que la adaptación mejora sin necesidad de red alguna. De paso, el lóbulo se aplana ligeramente y baja el ángulo de radiación, que en escucha aeronáutica es lo que quieres para alcanzar aeronaves lejanas.
La instalación importa tanto como la antena
Una GPA bien ajustada y montada sobre un mástil de tres metros libre de obstáculos rinde más que una antena mucho más cara colocada a ras de tejado o pegada a una pared. La banda aérea es esencialmente línea de vista, así que la altura y el despeje mandan sobre la ganancia. Y en el otro extremo de la cadena, si el receptor es un receptor SDR o un escáner, cuidar las pérdidas de la bajada da más señal útil que subir un decibelio de ganancia en la antena.
Preguntas frecuentes
¿Cuánto hay que cortar para ajustarla a la banda de voz?
El fabricante recomienda ajustar a 127 MHz, que corresponde a unos 55,5 cm de elemento radiante. La tabla completa de ajuste viene en el manual. Corta siempre de menos y mide antes de repetir.
¿Puedo dejarla sin cortar tal como viene?
Viene dimensionada para el extremo bajo de la banda. Funciona, pero si tu interés está en las comunicaciones de voz de 118 a 137 MHz estarás desaprovechándola. Si no quieres cortar nada, la opción correcta es la versión de banda ancha GP 108-136 LB-U.
¿Vale para transmitir o sólo para escuchar?
Admite hasta 500 W en portadora continua, muchísimo más de lo que necesita cualquier equipo aeronáutico de base. Ajustada al tramo de trabajo, transmite perfectamente.
¿Qué diámetro de mástil admite?
De 35 a 40 mm con la fijación integrada. Hasta 52 mm, o si prefieres que el coaxial baje por fuera del tubo, necesitas el soporte FT-2 que se pide por separado.
¿Se puede montar en un balcón o hace falta tejado?
Se puede, pero pierdes alcance. La banda aérea funciona por línea de vista: cuanto más despejado esté el horizonte, más lejos oirás. Un balcón orientado hacia el aeropuerto que te interesa da resultados sorprendentemente buenos; uno encarado a una pared, no.
Otras opciones para banda aérea
Si quieres direccionalidad hacia un punto concreto, la Yagi WY 108-3N de tres elementos da 7 dBi. Si buscas una antena de base profesional en fibra, sin radiales y con conector N, la SPO 118-2 es la referencia. Para uso móvil, la MGA 108-480 PL. Y el catálogo entero está en antenas para frecuencia aérea y en radio aeronáutica.
