Ventajas principales

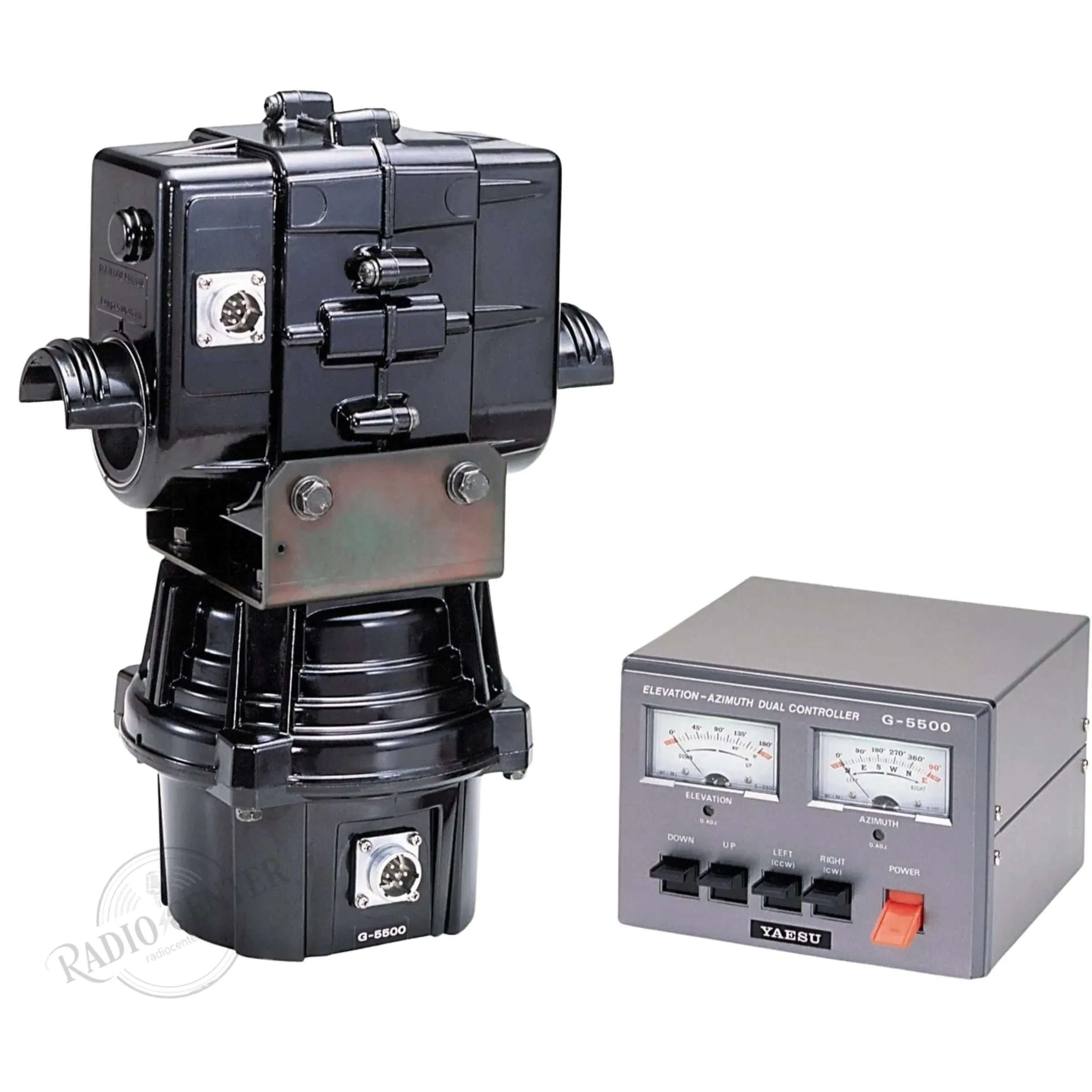

- Sistema Az-El completo en un único paquete: dos unidades rotoras (azimut + elevación) y controlador de sobremesa con doble medidor analógico.
- Motores DC silenciosos (22 V DC) que eliminan la compatibilidad con los antiguos motores AC del G-5500, reduciendo el ruido eléctrico en la estación.
- 450° de giro azimutal permiten apuntar en cualquier dirección sin reposicionamiento previo.
- Conector de Control Externo (DIN) en el panel trasero para integración directa con ordenador a través de la interfaz GS-232A o software de terceros (Orbitron, WXtrack, Ham Radio Deluxe, etc.).
- Diseño clamshell con 98 rodamientos de bolas circunferenciales de doble hilera: máxima distribución de carga, estanqueidad sin taladro superior y mantenimiento prácticamente nulo.
- Carcasa de aluminio fundido con recubrimiento de resina melamínica: resistencia a la intemperie en cualquier clima..
- Montaje flexible: ambas unidades juntas en mástil con soporte en U incluido, o por separado (azimut en torre, elevación en mástil).
- Compatible con el cable de control de instalaciones anteriores G-5500 (conectores idénticos, patillaje 1 a 1, pines 1-5 activos).
Análisis técnico profundo
El rotor Yaesu G-5500DC es la evolución DC del legendario G-5500, el estándar de facto en rotores Az-El para radioaficionados que trabajan comunicaciones vía satélite, EME (Earth-Moon-Earth) y otras modalidades de comunicación espacial. La transición de motores AC a DC —realizada a partir de 2019 con los motores marcados internamente como G-5550DC— supone una mejora en la suavidad de arranque, mayor durabilidad de los devanados y reducción del RFI generado por la electrónica de potencia.
El controlador de sobremesa alimentado a 110-240 V CA gestiona los dos ejes de forma independiente mediante dos juegos de controles y sus correspondientes medidores analógicos: el de azimut muestra la orientación en grados y puntos cardinales (escala 0°-450°), y el de elevación el ángulo vertical (0°-180°). Un conector DIN de control externo en el panel trasero permite la integración con ordenador mediante conversor D/A o directamente a través de interfaces compatibles con el protocolo GS-232A, lo que hace al G-5500DC el rotor preferido por la comunidad amateur para seguimiento automático de satélites LEO.
El diseño mecánico tipo clamshell —sin eje pasante en la parte superior— distribuye la carga sobre 98 rodamientos de bolas de 7/16″ en doble hilera circunferencial, logrando una notable resistencia a cargas verticales (30 kg nominal, 100 kg intermitente) y minimizando la entrada de agua. El par de frenado estático de 4.000 kg/cm en ambos ejes garantiza la posición de la antena incluso ante rachas de viento severas.
El cable de control requerido es de 5 conductores × 20 AWG (hasta 38 m) o 5 × 18 AWG (hasta y más allá de 38 m), dos cables en total (uno por eje). Esta especificación difiere del G-5500 original que requería 6 conductores × 20 AWG: los motores DC solo utilizan 5 pines de los conectores DIN de 8 contactos.
Nota de compatibilidad importante: Los motores DC del G-5500DC NO son compatibles con el controlador AC del G-5500 original, y viceversa. Sin embargo, los cables de control físicos son reutilizables.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Rango de rotación — Azimut | 450° |
| Rango de rotación — Elevación | 0° a 180° |
| Tensión de alimentación (controlador) | 110-120 / 200-240 V CA |
| Tensión de motor | 22 V DC |
| Tiempo de giro 360° azimut (aprox.) | 70 s @ 50 Hz / 58 s @ 60 Hz |
| Tiempo de giro 180° elevación (aprox.) | 80 s @ 50 Hz / 67 s @ 60 Hz |
| Par estático (AZ / EL) | 4.000 kg·cm / 4.000 kg·cm |
| Par de arranque (AZ / EL) | 600 kg·cm / 1.400 kg·cm |
| Carga vertical máxima | 30 kg |
| Carga vertical intermitente máx. | 100 kg |
| Carga de viento máxima | 1 m² |
| Factor K | 60 kg·ft |
| Backlash (AZ / EL) | 1° / 1° |
| Diámetro de mástil (AZ) | 38–62 mm |
| Diámetro de mástil (EL) | 38–62 mm |
| Diámetro de boom (EL) | 32–43 mm |
| Dimensiones rotor (Ø × alto) | 186 mm × 254 mm (AZ) + 350 mm (EL) |
| Peso del conjunto | 7,8 kg |
| Cable de control requerido | 2 × 5 conductores (uno por eje) |
| Sección de cable recomendada | 20 AWG (<38 m) / 18 AWG (>38 m) |
| Conector externo (ordenador) | DIN (panel trasero) |
| Fusibles (controlador) | AZ 3A / EL 3A / Control externo 0,5A |
| Garantía | 3 años (comprador original) |

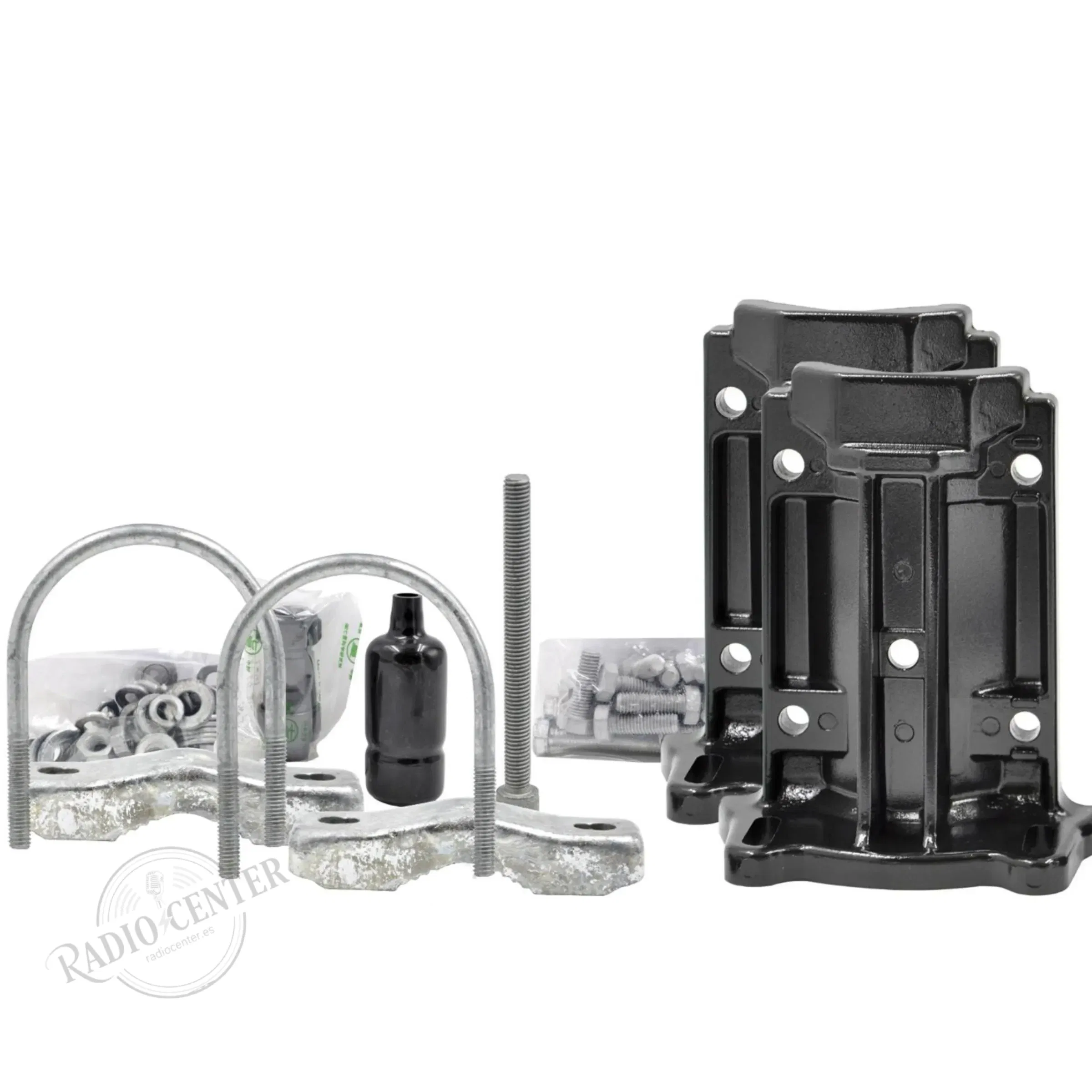

Accesorios incluidos
- Unidad rotora de azimut (motor DC)
- Unidad rotora de elevación (motor DC)
- Controlador de sobremesa con doble medidor
- Soporte en U para montaje conjunto en mástil
- 2 abrazaderas de mástil (par)
- 2 abrazaderas de tubo
- Tornillería completa (pernos M8×16, M8×25, M8×70, M8×95, tuercas y arandelas)
- 1 conector DIN de 8 pines
- 2 conectores metálicos de 7 pines
- 2 tapas protectoras contra la humedad
- Fusible de repuesto (2A para 117V / 1A para 220V)
- Manual de instrucciones
