El cable que pide el fabricante del rotor, no uno que se le parezca

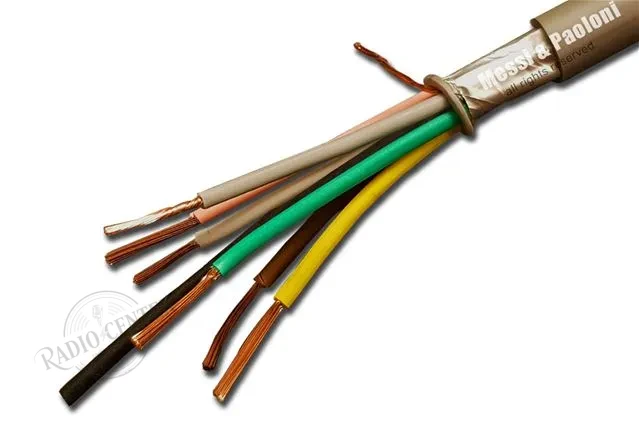

Este es el Messi & Paoloni CPR 6 × 0,75 mm², cable apantallado de 6 conductores específico para mando de rotores de antena. Se vende por metros: pides la longitud que necesitas y se sirve en una sola pieza.
Y no es un detalle de catálogo: el manual del Yaesu G-450 especifica textualmente seis conductores trenzados de 0,5 mm² como mínimo hasta 40 metros de tirada, y de 0,75 mm² o más por encima de esa distancia. Este cable es de 0,75, así que cumple para cualquier instalación, también las largas.
Por qué la sección importa más de lo que parece
Un rotor no es un circuito de señal: es un motor. Consume corriente de verdad, y esa corriente tiene que recorrer el cable dos veces — subida y retorno. En un tirada de torre de 30 o 40 metros eso son 60-80 metros de conductor, y cada metro añade resistencia.
La consecuencia práctica no es que el rotor gire más despacio: es que puede no arrancar. Un motor arrancando bajo carga —con viento, con hielo, con una yagi grande arriba— demanda un pico de corriente muy superior al de régimen. Si la caída de tensión en el cable se come parte de esa tensión de arranque, el rotor zumba y no mueve. Por eso Yaesu pone el listón en 40 metros: no es una recomendación comercial, es la distancia a partir de la cual 0,5 mm² deja de dar margen.
Con 0,75 mm² ese margen existe desde el primer metro, y no hay que hacer cuentas.
Y por qué tiene que ir apantallado
Piensa dónde vive este cable: pegado al mástil, subiendo justo al lado de la antena, en paralelo al coaxial y a pocos centímetros de donde se radian cientos de vatios. Seis hilos sin proteger en ese entorno son seis antenas captando RF.
Eso se traduce en dos problemas concretos: lecturas erráticas de posición en el mando —la aguja se mueve al transmitir— y RF entrando por el control hasta la estación, que es de lo más difícil de diagnosticar porque solo aparece con potencia.
El CPR 6 lo resuelve con cinta de aluminio sobre película de poliéster y, además, un conductor de drenaje flexible en contacto con esa pantalla: es el que permite conectarla a masa de verdad en un extremo. Sin ese hilo, una pantalla de aluminio es casi imposible de rematar bien.
Especificaciones
| Referencia del fabricante | Messi & Paoloni CPR 6 × 0,75 mm² |
|---|---|
| Conductores | 6, más un cilindro de PVC central que mantiene la forma del cable |
| Sección por conductor | 0,75 mm² · trenzado de 24 × 0,183 mm |
| Colores de los conductores | blanco · marrón · verde · gris · amarillo · rosa |
| Apantallamiento | Cinta de aluminio sobre película de poliéster, con conductor de drenaje flexible |
| Cubierta exterior | PVC gris oscuro, ignífugo (flame retardant) |
| Diámetro exterior | 7,6 mm |
| Presentación | Venta por metros, en una sola pieza |
Análisis técnico
Cuántos metros pedir, que es donde casi todo el mundo se queda corto
La cuenta no es «la altura de la torre». Hay que sumar cuatro cosas:
- La altura desde el rotor hasta la base de la torre o el mástil.
- El recorrido horizontal hasta el punto de entrada de la casa, y desde ahí hasta el mando. Suele ser bastante más de lo que uno calcula a ojo.
- El bucle de giro en el rotor: hay que dejar holgura suficiente para que el cable acompañe la rotación completa sin tensarse nunca. Un metro largo, como mínimo.
- Holgura en el mando para poder moverlo de sitio sin rehacer la instalación.
Quedarse corto obliga a un empalme, y un empalme en un cable de control que vive a la intemperie es exactamente donde empiezan los fallos intermitentes al cabo de dos inviernos. Sale más barato pedir tres metros de más.
Los seis colores no son decoración
Los conductores vienen en blanco, marrón, verde, gris, amarillo y rosa, y eso importa cuando estás a diez metros de altura con el conector en la mano. Apunta la correspondencia entre color y número de pin antes de subir, y verifica con un polímetro con el cable ya tendido: identificar hilos por continuidad desde arriba, solo, es de las cosas que peor salen.
Ignífugo, y qué significa
La cubierta es de PVC ignífugo. No quiere decir que resista el fuego, sino que no propaga la llama: si se quema, se apaga al retirar la fuente en lugar de llevar el incendio por el tubo. Es un requisito habitual en el tramo que entra en el edificio, y es un motivo sólido para no sustituirlo por una manguera de obra cualquiera.
Preguntas frecuentes
¿Vale para mi Yaesu G-450 o G-1000?
Sí. Los dos usan 6 conductores y este cable los lleva, con la sección que el propio manual especifica. Los tienes en G-450 y G-1000. También vale para el G-5500 de satélite, aunque ese necesita dos tiradas (ver más abajo).
¿Cuántos metros pido?
Altura hasta el rotor, más el recorrido horizontal hasta el mando, más un metro largo de holgura para el bucle de giro, más algo de margen en el interior. Redondea siempre hacia arriba: un empalme a la intemperie acaba dando problemas.
¿No me vale un cable de manguera normal de 6 hilos?
Mecánicamente entra, pero te faltan dos cosas: el apantallamiento —que es lo que evita que la RF de tu propia antena se cuele en el control— y la cubierta ignífuga. En un cable que sube pegado a la antena y luego entra en tu casa, las dos cuentan.
¿Por qué 0,75 mm² y no 0,5?
Porque el manual de Yaesu pone el límite de 0,5 mm² en 40 metros de tirada. Por encima hay que subir a 0,75 o más para que la caída de tensión no impida al motor arrancar bajo carga. Con 0,75 no tienes que hacer esa cuenta.
¿Puedo dejarlo a la intemperie?
Es un cable pensado para instalación de antena, con cubierta de PVC ignífugo, pero el fabricante no declara resistencia a la radiación ultravioleta. Por prudencia, en tramos expuestos al sol de forma permanente conviene protegerlo con un tubo o una canaleta, que además le alarga la vida frente al rozamiento con el mástil.
¿Se vende cortado a medida?
Sí, por metros y en una sola pieza: indica los metros que necesitas y se sirve continuo, sin empalmes.
¿Vale para el Yaesu G-5500 de satélite?
Sí, pero con un matiz que hay que tener claro antes de pedir: el G-5500 lleva dos motores —azimut y elevación— y su manual especifica «2 × 6 conductores». Es decir, necesitas DOS tiradas completas de este cable, no una. Si del mando al rotor hay 25 metros, tienes que pedir 50.
Y el mismo manual dice que por encima de 100 pies (unos 30 metros) hay que pasar de #20 AWG a #18 AWG, que son precisamente los 0,75 mm² de este cable. Para una instalación de satélite, donde el rotor suele estar alto y lejos, es la sección correcta.
¿Sirve para rotores de otras marcas?
Sirve para cualquier rotor que necesite 6 hilos o menos, que es la mayoría de los de aficionado. Si el tuyo pide 8, este no te vale: mira primero cuántos pines tiene su conector.
¿Qué es el hilo suelto que va junto a la pantalla?
Es el conductor de drenaje. La pantalla es una cinta de aluminio, que no se puede soldar ni apretar bien en un terminal; ese hilo flexible va en contacto con ella a lo largo de todo el cable y es el que permite llevarla a masa correctamente. Conéctalo en un solo extremo, normalmente el de la estación, para no crear un bucle de masa.
Para completar la instalación
Si estás montando el conjunto, en rotores tienes el soporte de rotor a mástil GC-048, la abrazadera GC-038B y el cojinete axial GS-050, que es el que descarga el peso del mástil para que no lo aguante el rotor. Y el coaxial, también por metros, en el LMR-400.
Y si además quieres que la emisora gire la antena sola, lo que hace falta es el interfaz Yaesu SCU-27, que une el transceptor con el mando del rotor. Es una pieza distinta de este cable: se usan las dos.
