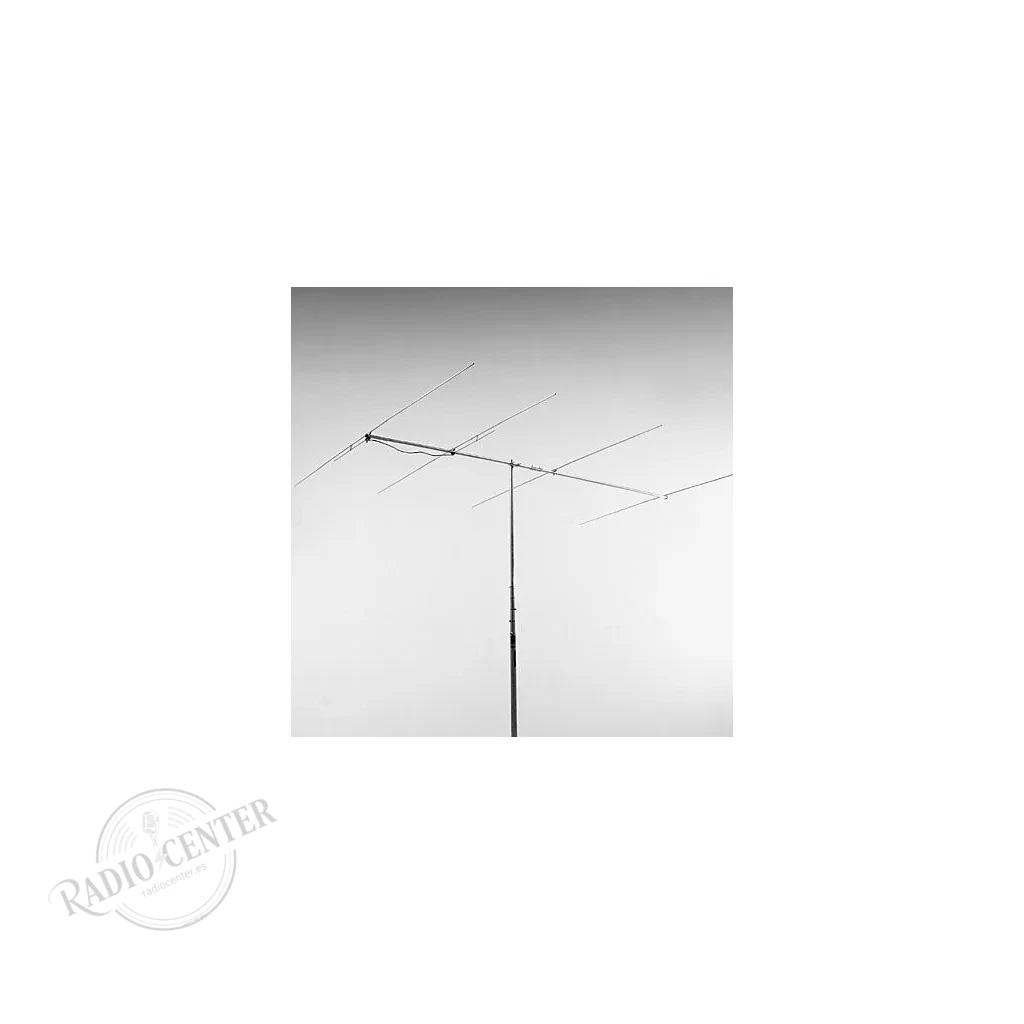

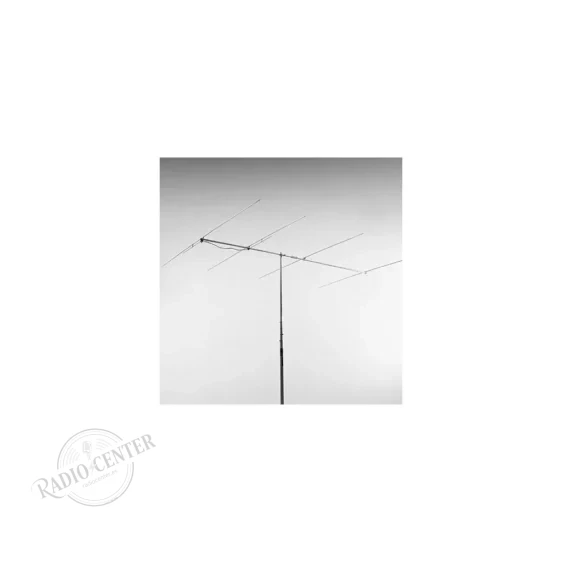

La Comet CA-52HB4 es un beam de cuatro elementos para la banda de 6 metros con una particularidad que la distingue de cualquier yagi normal: es un HB9CV, es decir, lleva dos elementos excitados alimentados en fase en lugar de uno solo. Da 10,4 dBi en un boom de 3,20 metros y pesa 2,1 kilos.
Esa combinación —diez decibelios y pico en poco más de tres metros de boom— es lo que la hace interesante: una yagi convencional necesita bastante más longitud para llegar ahí, y en 50 MHz, donde la longitud de onda son seis metros, cada metro de boom se nota en la torre y en el rotor.
Qué es un HB9CV y por qué importa
El diseño HB9CV lo popularizó el radioaficionado suizo del mismo indicativo. En lugar de un dipolo excitado y varios parásitos, usa dos elementos excitados conectados entre sí por una línea de fase que les impone una diferencia de fase concreta. El resultado es una antena que, para su tamaño, consigue una relación delante/atrás muy buena y una ganancia alta con un boom corto.
La contrapartida clásica del HB9CV es el ancho de banda, que suele ser estrecho. Comet lo ha resuelto: la CA-52HB4 cubre de 50 a 54 MHz sin necesidad de acoplador, que son los cuatro megahercios de la banda completa.
Ventajas principales
- 10,4 dBi en 3,20 m de boom. Una relación ganancia/tamaño que una yagi convencional no alcanza sin alargarse bastante más.
- Banda completa sin acoplador. De 50 a 54 MHz con R.O.E. de 1,5:1 o mejor: se trabaja CW, SSB y FM sin tocar nada.
- Radio de giro de 2,24 m. Necesita un círculo despejado de menos de cinco metros de diámetro: entra en tejados donde una yagi de 6 metros de boom es impensable.
- 2,1 kg. Un rotor modesto la mueve y un mástil normal la aguanta.
- Aluminio con tornillería de acero inoxidable. Es el detalle que decide cómo llega una antena a los diez años: la tornillería de acero común se agarrota y luego no hay quien la desmonte.
- 120 km/h de viento máximo declarados por el fabricante.
Especificaciones técnicas
| Tipo | Beam HB9CV, 4 elementos, doble excitado |
| Rango de frecuencia | 50 – 54 MHz |
| Ganancia | 10,4 dBi |
| Relación delante/atrás | más de 19 dB (dato del distribuidor; Comet no lo publica) |
| R.O.E. | 1,5:1 o menor |
| Potencia máxima | 400 W SSB / 200 W FM |
| Conector | SO-239 (PL hembra) |
| Longitud del boom | 3,20 m (10′ 6″) |
| Radio de giro | 2,24 m (7′ 4″) |
| Material | Aluminio con tornillería de acero inoxidable |
| Velocidad máxima de viento | 120 km/h (75 mph) |
| Peso | 2,1 kg (4 lb 10 oz) |
Análisis técnico
Dos excitados contra uno: dónde está la diferencia
En una yagi convencional solo un elemento recibe energía del transmisor; los demás la toman por acoplamiento y la reradían con la fase que les impone su longitud y su posición. En un HB9CV, dos elementos reciben energía directamente y su desfase relativo lo fija una línea, no el acoplamiento. Eso da al diseñador un grado de libertad extra y permite conseguir mucha relación delante/atrás en muy poco boom. Es, en esencia, una pequeña agrupación en fase disfrazada de yagi.
Seis metros: por qué conviene una directiva
Los 50 MHz son una banda de aperturas cortas e impredecibles: durante semanas es VHF local y de pronto abre por esporádica E y se trabaja media Europa con pocos vatios. Cuando eso pasa, la ventana dura minutos. Diez decibelios sobre isotrópico son once veces la potencia radiada hacia donde apuntes, y otro tanto en recepción; en aperturas fugaces, esa diferencia decide contactos.
Horizontal para DX, y eso condiciona el montaje
En 6 metros el tráfico de DX, SSB y CW es horizontal por convenio; solo el tráfico local de FM usa vertical. Cruzar polarizaciones cuesta 20 dB o más, bastante más de lo que gana esta antena. Montada en horizontal, su lóbulo se ve afectado por la altura sobre el suelo: a media longitud de onda —tres metros— el lóbulo sale alto y favorece las distancias cortas; cuanto más alta, más bajo el ángulo de salida y mejor el DX.
400 W en SSB, 200 W en FM: no es una errata
Que la cifra en FM sea la mitad que en SSB es normal y tiene una explicación sencilla: en SSB la potencia es de pico y el ciclo de trabajo medio es bajo, mientras que en FM la portadora es continua y el calentamiento en el punto de alimentación es sostenido. Lo mismo vale para modos digitales de ciclo alto, donde conviene aplicar el límite de FM y no el de SSB.
Preguntas frecuentes
¿Necesita acoplador de antena?
No. Comet declara expresamente que cubre los 50-54 MHz con R.O.E. de 1,5:1 o mejor sin necesidad de sintonizador, que es justo lo que suele fallarle a los diseños HB9CV.
¿Cuánto espacio necesita para girar?
El fabricante da un radio de giro de 2,24 m, así que basta un círculo despejado de unos cinco metros de diámetro. Es su mayor ventaja frente a una yagi larga de 6 metros como la I0JXX 6JXX6, que necesita el doble.
¿Cómo se compara con una yagi grande de 6 metros?
La 6JXX6 da 10,2 dBd —12,34 dBi— frente a los 10,4 dBi de esta, es decir, unos 2 dB más, pero con 7,35 m de boom, 6,7 kg y 0,45 m² de vela. Esta Comet se queda en 3,20 m, 2,1 kg y aguanta 400 W. Si tienes torre y rotor, la italiana rinde más; si el sitio manda, esta es la que se puede instalar.
¿Sirve para FM local y repetidores de 6 metros?
Sí, dentro de 50-54 MHz. Para FM el límite de potencia baja a 200 W y conviene montarla en vertical si el tráfico local que te interesa es vertical. Ten en cuenta que no podrás tener las dos polarizaciones a la vez sin girar la antena.
¿Qué cable y qué conector?
Lleva SO-239, o sea PL hembra. A 50 MHz las pérdidas del coaxial son bajas, así que un RG-213 con su PL-259 cumple de sobra incluso con 400 W.
¿Se monta fácil?
Es una antena pequeña y el montaje es sencillo, pero hay un punto al que prestar atención: la línea de fase entre los dos elementos excitados. Es lo que define el diseño HB9CV, y si se monta invertida o con la longitud mal, la antena radía hacia atrás. Sigue el manual en ese paso concreto.
¿Qué diámetro de mástil admite?
Comet no publica ese dato en su hoja de especificaciones y preferimos no copiarlo de terceros. Varios distribuidores dan un rango de 25 a 65 mm; si tu mástil está en el límite, escríbenos antes y lo comprobamos sobre una unidad real.
