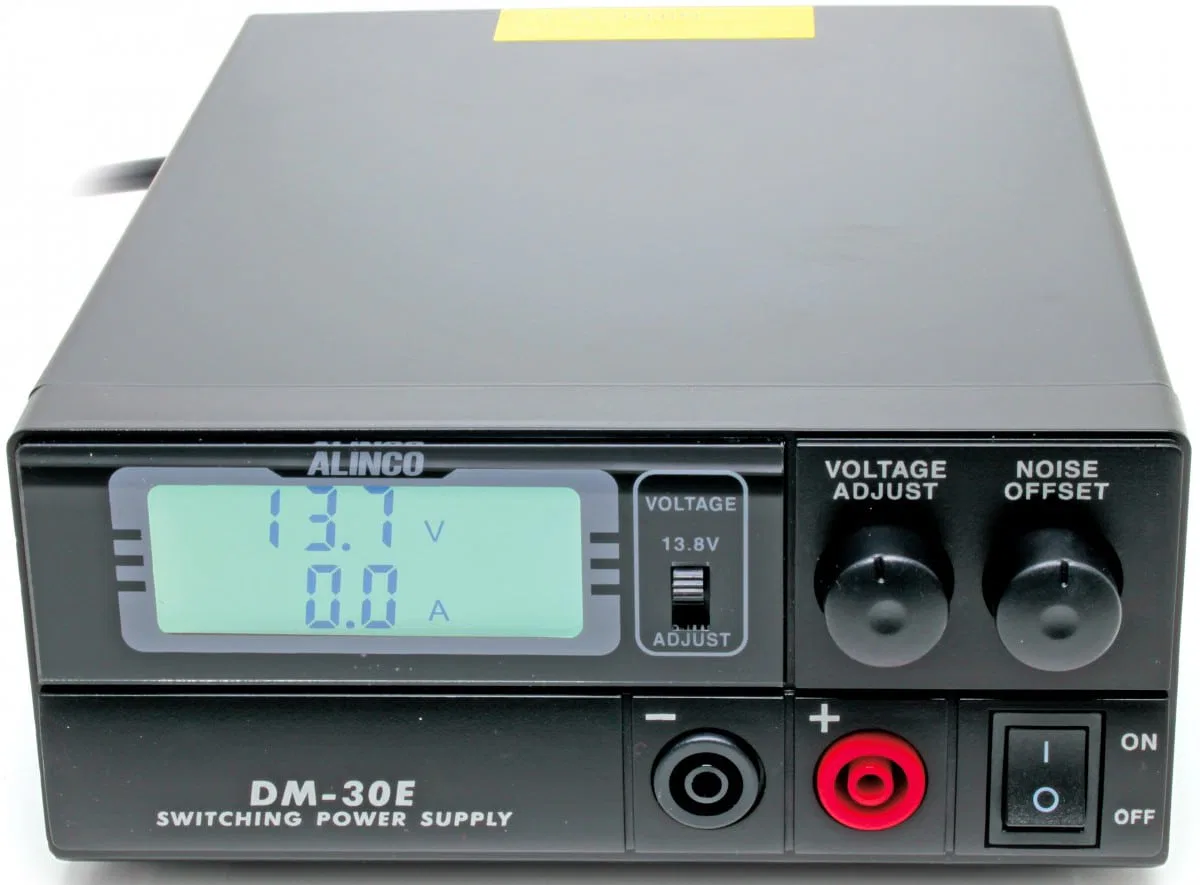

Alinco DM-30E: la fuente que mueve el ruido de sitio en vez de intentar taparlo
La DM-30E es una conmutada ultracompacta con homologación CE que entrega 20 A
continuos y hasta 30 A de pico, con salida ajustable de 9 a 15 V o fijada a
13,8 V pulsando un botón. Pero lo que la distingue de cualquier otra fuente de su rango
es el circuito de desplazamiento de ruido: en lugar de limitarse a filtrar,
mueve la frecuencia de conmutación para llevarse el ruido a otro punto del
espectro cuando molesta justo donde estás escuchando.
Añade panel digital iluminado con voltaje y amperaje, triple circuito de
protección, protección térmica, bornes traseros para la corriente máxima y un par de
terminales rápidos en el frontal para accesorios.
Ventajas principales
- Circuito de desplazamiento de ruido: desplaza los armónicos de conmutación a otra frecuencia en lugar de convivir con ellos.
- 20 A continuos y 30 A de pico, con rizado inferior a 80 mVpp.
- Salida de 9 a 15 V o fija a 13,8 V con solo pulsar un botón: lo mejor de una regulable y de una fija.
- Panel digital iluminado de voltaje y amperaje: monitoriza el consumo real en tiempo real.
- Triple circuito de protección más protección por alta temperatura.
- Diseño ultracompacto y ligero, con refrigeración por aire forzado y homologación CE.
Análisis técnico
Desplazar el ruido: la idea que no tienen las demás
Toda fuente conmutada genera armónicos de su frecuencia de trabajo, y por buenos que sean los filtros, algunos acaban apareciendo en el receptor como portadoras finas y estables. El problema real no es que existan, sino dónde caen: un birdie en un rincón vacío de la banda es irrelevante; el mismo birdie justo encima de la frecuencia que estás trabajando arruina la escucha.
La solución de Alinco es elegante precisamente porque acepta el problema en lugar de negarlo: si el ruido no se puede eliminar del todo, que al menos se pueda mover. El circuito cambia la frecuencia de conmutación y con ella la posición de todos sus armónicos, de forma que el birdie molesto se desplaza fuera de la zona de interés. En la práctica es la diferencia entre resignarse y resolver.
20 continuos, 30 de pico: para qué llega
Los 30 A del nombre son el pico. Lo sostenido son 20 A, y eso define su terreno: alimenta con holgura cualquier equipo de VHF/UHF de 50 W, cualquier equipo de CB o de 10 metros, y un transceptor de HF de 100 W en SSB y CW, donde el consumo medio queda muy por debajo del pico. En FM o en modos digitales de portadora continua con 100 W se queda al límite: ahí conviene subir a una de 30 A continuos como la DM-530E.
Ochenta milivoltios de rizado y los dos juegos de terminales
Un rizado por debajo de 80 mVpp es un valor correcto para una conmutada compacta de este rango: no es el nivel de una lineal, pero está lejos de las fuentes que ensucian el audio transmitido. Sobre los terminales, conviene tener claro el reparto: los bornes traseros son los que aguantan los 30 A y ahí va la emisora; los terminales rápidos del frontal están limitados a 5 A y son para accesorios. Conectar el equipo principal delante es un error habitual que luego se atribuye a la fuente.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Marca | Alinco |
| Modelo | DM-30E |
| Tipo | Conmutada compacta |
| Tensión de salida | 9 – 15 V CC ajustable, o fija a 13,8 V |
| Corriente continua | 20 A |
| Corriente de pico | 30 A |
| Rizado | Inferior a 80 mVpp |
| Circuito de ruido | Desplazamiento de la frecuencia de conmutación |
| Instrumentos | Panel digital iluminado de voltaje y amperaje |
| Protecciones | Triple circuito de protección + protección térmica |
| Terminales traseros | Hasta 30 A de pico |
| Terminales frontales auxiliares | 5 A máx. |
| Refrigeración | Aire forzado por ventilador |
| Homologación | CE |
Preguntas frecuentes
¿Qué es exactamente el circuito de desplazamiento de ruido?
Un circuito que cambia la frecuencia a la que trabaja la fuente y, con ella, la posición de todos sus armónicos en el espectro. Si un birdie de la fuente cae justo en la frecuencia que estás escuchando, en vez de aguantarlo lo desplazas fuera. Es la solución más práctica al único inconveniente serio que tienen las fuentes conmutadas en radio.
¿Puedo alimentar un HF de 100 W con ella?
En SSB y CW sí, sin problema: la transmisión es intermitente y los 30 A de pico cubren la demanda. En FM o en digitales de portadora continua se queda al límite, porque ahí lo que cuenta son los 20 A continuos. Para ese uso, la DM-530E da 30 A.
¿Dónde conecto la emisora, delante o detrás?
Detrás. Los bornes traseros son los que aguantan hasta 30 A. Los terminales rápidos del frontal están limitados a 5 A y son para accesorios: si conectas ahí un equipo de 20 A, el conector se calienta y la tensión cae.
¿La dejo regulable o fija?
Fija a 13,8 V para la emisora: es lo que hace el botón de posición fija, y evita cualquier desajuste accidental. La regulación de 9 a 15 V queda disponible para cuando la uses como fuente de banco.
¿Qué protecciones tiene?
Triple circuito de protección —cortocircuito, limitación de corriente y sobretemperatura— más protección frente a subidas de tensión. Para una fuente de este tamaño y precio, es una dotación completa.
La tienes en fuentes de alimentación. Su hermana mayor es la Alinco DM-530E de 30 A, con el mismo circuito de ruido y menos rizado.
