El medidor que lo enseña todo a la vez, sin tocar nada
El Diamond SX-200 es un medidor de agujas cruzadas, y esa es toda su gracia. Mientras transmites ves las tres cosas al mismo tiempo: la potencia directa en una aguja, la reflejada en la otra, y la ROE donde se cruzan. No hay que conmutar entre directa y reflejada, ni calibrar a fondo de escala cada vez que cambias de banda, que es la danza de los medidores de aguja simple.
Cubre de 1,8 a 200 MHz —todo HF, 6 metros, 4 metros y 2 metros— con escalas de 5, 20 y 200 W, y lleva el instrumento iluminado. Lo fabrica Diamond en Japón desde finales de los ochenta: es de esos aparatos que siguen en catálogo porque no hay forma de mejorarlos sin encarecerlos.
Ventajas principales
- Agujas cruzadas: directa, reflejada y ROE de un vistazo. La lectura es continua mientras transmites, así que ves la estacionaria variar en tiempo real cuando mueves una antena o aprietas un conector. Con un medidor de aguja simple eso no se puede hacer.
- Conmutable entre lectura media y de pico (AVG / PEP). En SSB la potencia media no dice gran cosa; lo que importa es el pico. El botón azul del frontal cambia entre los dos modos.
- Tres escalas: 5, 20 y 200 W. Con 5 W a fondo de escala se aprecian diferencias que en una escala de 200 W serían un pelo de aguja. Es lo que lo hace útil tanto con un equipo de estación como con uno portátil.
- Instrumento iluminado. Se alimenta a 11-15 V por su conector trasero, con el cable incluido. El medidor funciona sin alimentación: los 12 V son solo para la luz.
- Pérdida de inserción máxima de 0,2 dB. Puede quedarse permanentemente intercalado en la línea sin que se note en lo que radías.
- Dos conectores SO-239 y 540 gramos en 155 × 63 × 103 mm: ocupa poco y se queda quieto donde lo pongas.
⚠️ Tres límites que conviene conocer antes
- Llega a 200 MHz: NO sirve para la banda de 70 cm. Cubre HF, 6 m, 4 m y 2 m, y ahí se acaba. Para 430 MHz está su hermano el Diamond SX-400, de 140 a 525 MHz, o el D-Original DX-CN400-N.
- 200 W de potencia máxima. Es un medidor para emisora, no para la salida de un lineal.
- Necesita al menos 4 W para dar una lectura fiable de ROE. Es el dato que más gente pasa por alto: si trabajas en QRP con 1 o 2 vatios, este no es tu medidor — ahí lo que necesitas es uno digital como el Moonraker SWR-777, que lee desde 0,5 W.
Especificaciones técnicas
| Tipo | Medidor de ROE y potencia de agujas cruzadas |
| Rango de frecuencia | 1,8 – 200 MHz |
| Escalas de potencia | 5 W · 20 W · 200 W |
| Modos de lectura | Media (AVG) o de pico (PEP), conmutable |
| Precisión | ±5 % a 15 % del fondo de escala, según banda y escala |
| Potencia mínima para medir ROE | 4 W |
| Pérdida de inserción | Máximo 0,2 dB |
| Impedancia | 50 Ω |
| Conectores | 2 × SO-239 (UHF hembra) |
| Iluminación | Instrumento iluminado, 11-15 Vcc · consumo máx. 50 mA |
| Dimensiones | 155 × 63 × 103 mm |
| Peso | 540 g |
| Incluye | Cable de alimentación de continua |
| Fabricación | Japón |
Análisis técnico
Por qué las agujas cruzadas cambian la forma de trabajar
Un medidor de aguja simple obliga a una secuencia: conmutas a «directa», calibras a fondo de escala, conmutas a «reflejada», lees. Cada vez. Si cambias de banda o de potencia, vuelta a empezar. Las agujas cruzadas eliminan todo eso: las dos escalas están siempre activas y la ROE se lee en el punto donde se cortan las agujas, sobre una escala impresa en abanico.
La consecuencia práctica es que puedes ajustar mientras miras. Mover el punto de una antena, apretar un PL, cambiar un latiguillo: ves el efecto en el momento, no después de repetir la secuencia de calibración. Para quien monta y desmonta antenas, esa diferencia vale más que cualquier décima de precisión.
AVG o PEP: cuál usar y cuándo
En FM o AM la portadora es constante y la lectura media (AVG) te da el valor real. En SSB la potencia varía con la voz, así que la aguja en modo medio baila y marca mucho menos de lo que el equipo entrega: ahí hay que pasar a PEP, que retiene el pico. Es un error muy común pensar que un equipo «da poco» en SSB cuando lo que pasa es que se está leyendo en modo medio.
Los tres conmutadores del frontal

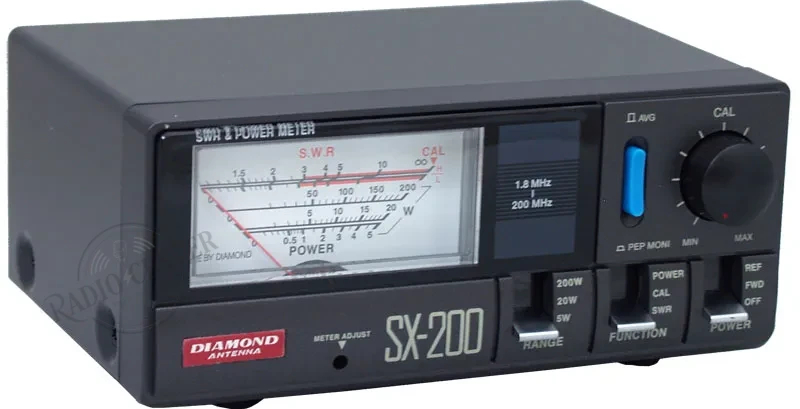

El panel tiene tres mandos deslizantes y conviene entenderlos de una vez: RANGE elige la escala (5 W, 20 W o 200 W); FUNCTION selecciona entre lectura de potencia, calibración y ROE; y POWER enciende la iluminación y selecciona qué se muestra (FWD, REF u OFF). El mando giratorio CAL es el ajuste de calibración y el tornillo METER ADJUST del frontal es el cero mecánico de las agujas, que casi nunca hay que tocar.
Dónde encaja frente a los demás medidores del catálogo
| Modelo | Frecuencia | Lo que lo distingue |
|---|---|---|
| SX-20 | HF/VHF | Lo más sencillo y económico |
| SX-200 | 1,8 – 200 MHz | Agujas cruzadas, AVG/PEP, iluminado |
| SX-400 | 140 – 525 MHz | El mismo concepto, pero para VHF y UHF |
| SWR-777 | 1,8 – 250 MHz | Digital, con batería, lee desde 0,5 W |
| DG-103MAX | HF/VHF | Digital de precisión, alimentado a 12 V |
El SX-200 es la opción clásica: analógico, fiable y con el único tipo de lectura que te deja ver la ROE moverse en tiempo real. En medidores de ROE y potencia está la gama completa.
Preguntas frecuentes
¿Funciona sin conectarle los 12 voltios?
Sí. La alimentación de 11-15 Vcc es solo para iluminar el instrumento. El medidor mide perfectamente sin enchufarlo; el cable de continua viene incluido por si quieres la luz.
¿Sirve para 430 MHz?
No. Llega hasta 200 MHz, así que cubre HF, 6, 4 y 2 metros. Para UHF, el SX-400 o el DX-CN400-N.
¿Puedo medir con 1 o 2 vatios?
Para potencia sí, en la escala de 5 W. Para ROE no: el fabricante indica un mínimo de 4 W para una lectura fiable. Si trabajas en QRP, mira el SWR-777, que mide estacionaria desde 0,5 W.
¿Qué diferencia hay entre AVG y PEP?
AVG es la lectura media y PEP la de pico. En FM o AM usa AVG; en SSB usa PEP, o creerás que tu equipo da la mitad de lo que da.
¿Lo puedo dejar siempre intercalado?
Sí, está pensado para eso. La pérdida de inserción es como máximo de 0,2 dB, que es una pérdida inapreciable en la práctica.
¿Qué cables necesito?
Dos latiguillos con PL-259 en ambos extremos: uno del equipo a la toma TX y otro de la toma ANT a la antena. Los tienes en cables coaxiales y conectores coaxiales.
¿Hay que calibrarlo cada vez?
No como en un medidor de aguja simple. El mando CAL existe para ajustar la referencia, pero al ser de agujas cruzadas la lectura de ROE sale directamente del cruce, sin tener que llevar la aguja a fondo de escala en cada medida.
¿Admite la salida de un amplificador?
Hasta 200 W. Por encima de eso necesitas un medidor dimensionado para potencias de lineal.
