SIRIO 2016 ANTENA DE BASE CB 27

Sirio 2016: potencia, ancho de banda y 16 radiales donde solo caben pocos

La Sirio 2016 es una antena base de banda ciudadana (CB 27 MHz) diseñada para operadores que buscan máximo rendimiento en DX sin sacrificar estabilidad mecánica ni facilidad de instalación. Su diseño Ground Plane de 5/8 de onda, con un plano de tierra compuesto por 16 radiales cortos de apenas 70 cm cada uno, resuelve uno de los problemas más habituales en instalaciones permanentes de CB: la necesidad de disponer de espacio libre alrededor de la antena para colocar radiales de longitud completa. Aquí, los 16 radiales cortos compactan esa función en un diámetro total muy reducido, manteniendo al mismo tiempo un rendimiento real próximo al de antenas con radiales de mayor longitud.

Un ancho de banda que abarca toda la banda CB y más allá

Con un rango ajustable entre 26,4 y 28,2 MHz y un ancho de banda de 2.100 KHz para un ROS inferior a 2, la Sirio 2016 cubre sin dificultad toda la banda CB de 40 canales, el segmento expandido habitual en Europa (80 canales) y llega hasta los 160 canales disponibles en la configuración extendida. Esta amplitud de banda se traduce en que el operador puede trabajar en cualquier punto de la banda sin necesidad de reajustar físicamente la antena una vez que se ha encontrado el punto de resonancia óptimo para su frecuencia de trabajo habitual. El ROS en frecuencia de resonancia es inferior a 1,1, lo que prácticamente elimina las pérdidas por reflexión en el tramo de coaxial.

Potencia para DX serio

Los 1.000 W de potencia continua en AM y los 3.000 W en SSB sitúan a la Sirio 2016 en una categoría de rendimiento que va mucho más allá del uso convencional de CB. Es la elección natural para estaciones de base orientadas al DX en bandas de 27 MHz o a la operación en la banda de 10 metros de radioaficionados, donde las distancias de propagación ionosférica pueden ser intercontinentales en condiciones de banda abierta. Con estos niveles de potencia admitida, la antena trabaja sin saturación con amplificadores lineales de la potencia habitual en instalaciones avanzadas de CB.

Construcción para exterior permanente

La antena está fabricada en aluminio con materiales complementarios en cobre, latón, acero galvanizado y nylon. La combinación garantiza resistencia a la corrosión en instalaciones a la intemperie prolongadas. El soporte a mástil integrado acepta tubos de entre 40 y 50 mm de diámetro, el estándar más común en mástiles de instalación residencial y profesional. La carga al viento declarada de 166 N a 150 km/h indica que la antena ha sido dimensionada para aguantar condiciones meteorológicas adversas sin deformación estructural, siempre que el mástil y los anclajes estén instalados correctamente. El rango de temperatura operativa de -40 °C a +60 °C cubre prácticamente cualquier entorno climático en Europa.

Los detalles que marcan la diferencia

La Sirio 2016 incluye tres elementos que habitualmente son opcionales o ausentes en antenas de precio similar: manguitos de refuerzo entre tramos —que evitan la flexión excesiva en los puntos de unión cuando actúa el viento—, un protector de bobina semitransparente —que protege el devanado del elemento de carga de la intemperie sin impedir la inspección visual del estado de la bobina— y una jaula antiestática en el tramo superior. Esta jaula reduce la acumulación de cargas electroestáticas en el extremo de la antena, un origen frecuente de QRM y ruido de recepción en instalaciones de larga duración. La protección DC a masa, implementada en el propio diseño del circuito de alimentación, ofrece una vía de descarga directa para cargas estáticas y mejora la protección del equipo conectado ante eventos de tormenta próximos.

VENTAJAS PRINCIPALES

1. 16 radiales cortos: máximo plano de tierra en mínimo espacio Donde una antena convencional de 3 radiales necesita que estos estén completamente despejados para funcionar correctamente, la Sirio 2016 distribuye la función del plano de tierra entre 16 elementos de solo 70 cm. Esto permite instalarla en azoteas, terrazas o mástiles con poco espacio libre alrededor sin comprometer el rendimiento del sistema.

2. ROS < 1,1 en resonancia: alimentación directa sin pérdidas Un ROS inferior a 1,1 significa que más del 99,9% de la potencia entregada por el equipo llega efectivamente a la antena. En términos prácticos, se puede conectar la línea de coaxial directamente desde el equipo sin necesidad de sintonizador intermedio, con la garantía de que el transceptor trabaja en las condiciones de carga más favorables posibles.

3. 3.000 W SSB: margen real para operación DX avanzada La capacidad de soportar 3.000 W en SSB no solo sirve para quienes operan a esas potencias: también significa que la antena trabaja con un margen térmico y mecánico enorme cuando se usa a potencias menores, lo que alarga la vida útil del elemento radiante y de la bobina de carga.

4. Jaula antiestática y protección DC integradas Son dos elementos de protección que en instalaciones permanentes marcan diferencia real. La jaula antiestática en el tramo superior reduce el ruido de recepción generado por cargas electrostáticas acumuladas. La protección DC a masa protege el equipo ante descargas que de otro modo podrían llegar al conector de la emisora a través del coaxial.

5. Ancho de banda de 2.100 KHz: versatilidad real en la banda Con 160 canales cubiertos dentro del rango ajustable, la Sirio 2016 no obliga a elegir entre frecuencia y rendimiento. Una vez ajustada al punto de resonancia deseado, opera en todo el espectro CB —y en la banda de 10 metros— sin necesidad de intervención.

TABLA DE ESPECIFICACIONES TÉCNICAS

ANÁLISIS TÉCNICO PROFUNDO

Por qué 5/8 de onda y no 1/4 ni 1/2

La elección de la longitud eléctrica de 5/8 de onda para el elemento radiante no es arbitraria. A diferencia del monopolo de cuarto de onda, que presenta su máximo de radiación exactamente en el horizonte cuando se instala sobre un plano de tierra ideal, el elemento de 5/8 de onda concentra el lóbulo de radiación en ángulos de elevación ligeramente negativos respecto al horizonte —es decir, “apunta” un poco más bajo que la horizontal—. Esto no tiene sentido en términos geométricos sobre tierra plana, pero sí lo tiene en términos de propagación ionosférica: los ángulos de elevación más bajos favorecen la reflexión ionosférica a mayor distancia, lo que se traduce directamente en mayor alcance en DX. Este efecto es especialmente relevante en la banda de 27 MHz, donde la propagación puede abrir hacia contactos a miles de kilómetros de distancia durante los períodos de alta actividad solar.

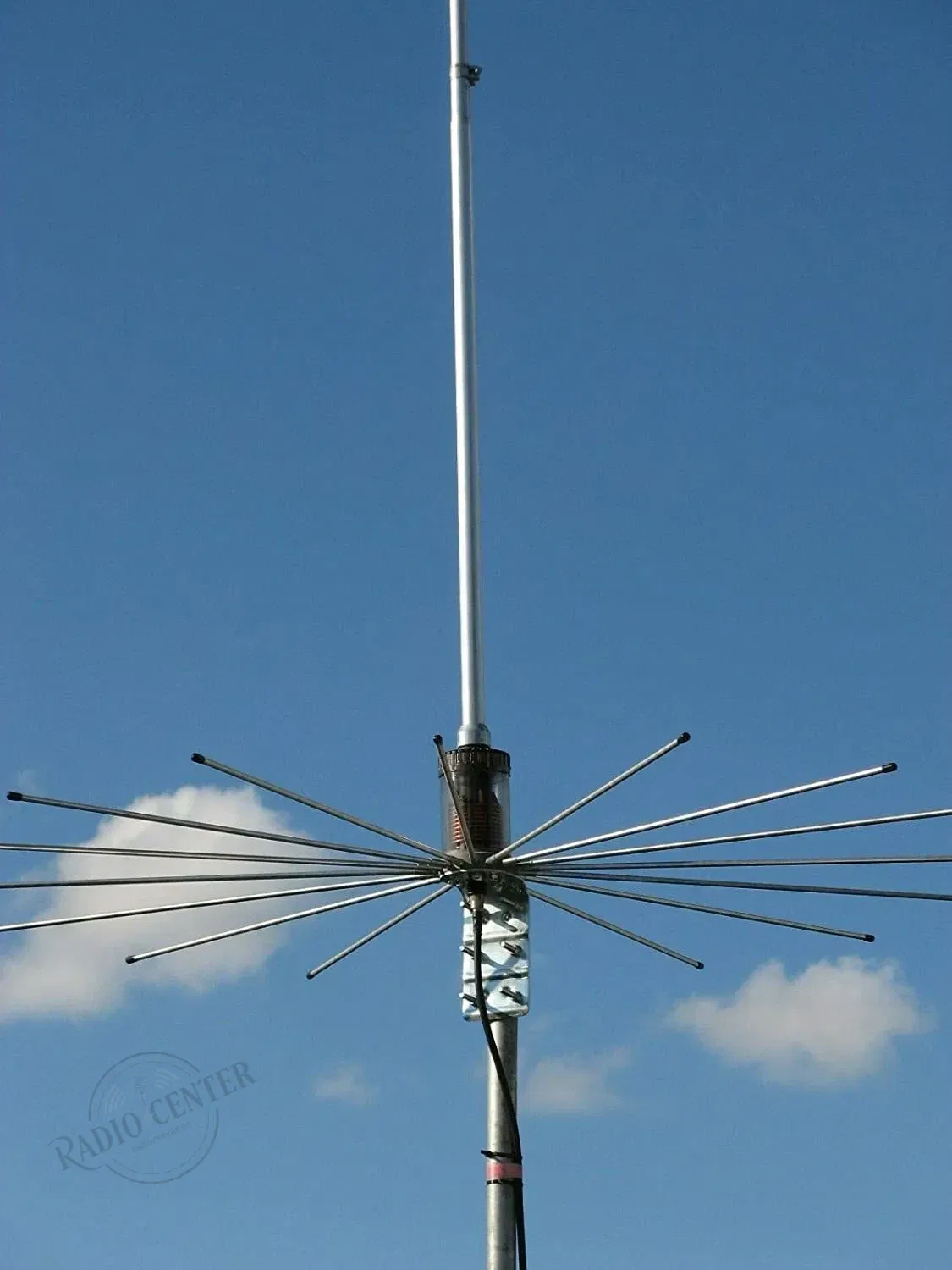

El papel de los 16 radiales cortos

En un Ground Plane convencional, el plano de tierra está formado por 3 o 4 radiales de longitud próxima a λ/4 (aproximadamente 2,7 m en 27 MHz), orientados horizontalmente o ligeramente hacia abajo. Esta configuración presenta una impedancia de alimentación en el punto de conexión de alrededor de 35-50 Ω, compatible con los 50 Ω del coaxial estándar. La Sirio 2016 utiliza en cambio 16 radiales de solo 70 cm —mucho más cortos que λ/4—, lo que implica que cada radial individual es capacitivo (presenta reactancia capacitiva). Sin embargo, al conectar 16 en paralelo, sus reactancias se combinan de forma que el conjunto produce una impedancia de plano de tierra suficientemente cercana a la de un sistema de radiales completos, manteniendo la compatibilidad con la impedancia de 50 Ω y sin necesidad de ajustes adicionales. Esta solución tiene la ventaja adicional de que 16 radiales distribuidos uniformemente producen un plano de tierra más simétrico que los 3 o 4 radiales de longitud completa, mejorando la simetría del diagrama de radiación en azimut.

La bobina de carga y el ajuste de frecuencia

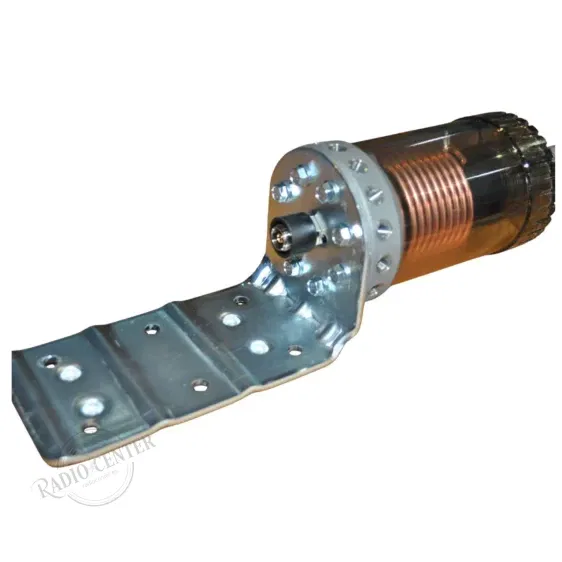

La bobina de carga de la Sirio 2016 —protegida por la cubierta semitransparente— sirve para compensar la reactancia inductiva que resulta de utilizar un elemento de 5/8 de onda en lugar de un dipolo resonante puro. Sin ella, la impedancia en el punto de alimentación presentaría una componente reactiva significativa que impediría conseguir el ROS < 1,1 declarado. El ajuste de la frecuencia de resonancia dentro del rango de 26,4 a 28,2 MHz se realiza modificando la longitud física del tramo superior de la antena —habitualmente mediante un tornillo de ajuste o variando la longitud del elemento telescópico superior—, lo que desplaza ligeramente la frecuencia de resonancia sin necesidad de modificar la bobina.

Jaula antiestática: por qué importa en instalaciones permanentes

El extremo superior de cualquier antena vertical instalada a la intemperie es un punto de acumulación de carga electrostática, especialmente en condiciones de viento seco, nieve o actividad eléctrica atmosférica lejana. Estas cargas, cuando se descargan de forma no controlada a través del elemento radiante y el coaxial, generan pulsos de ruido de radiofrecuencia que se manifiestan como crujidos o estática en el receptor —el conocido QRM estático— y que en casos extremos pueden dañar la etapa de entrada del receptor. La jaula antiestática en el tramo superior de la Sirio 2016 crea un camino de descarga controlada y continua hacia masa, evitando la acumulación y eliminando así esta fuente de ruido. Combinada con la protección DC a masa en la base, forma un sistema de protección pasiva completo que extiende la vida útil del equipo conectado en instalaciones permanentes expuestas a la intemperie.

Ventajas Principales

• Frecuencia de trabajo: 27 MHz (banda CB).

• Potencia máxima: 1000 W.

• Ganancia: 3.45 dBi.

• Tipo de conexión: PL hembra.

• Antena de alto rendimiento, perfecta para largas distancias (DX).

• Construcción robusta y resistente a la intemperie.

• Ideal para instalación en tejados o estaciones base fijas.


Fabricación SIRIO, sinónimo de fiabilidad y tecnología italiana.
