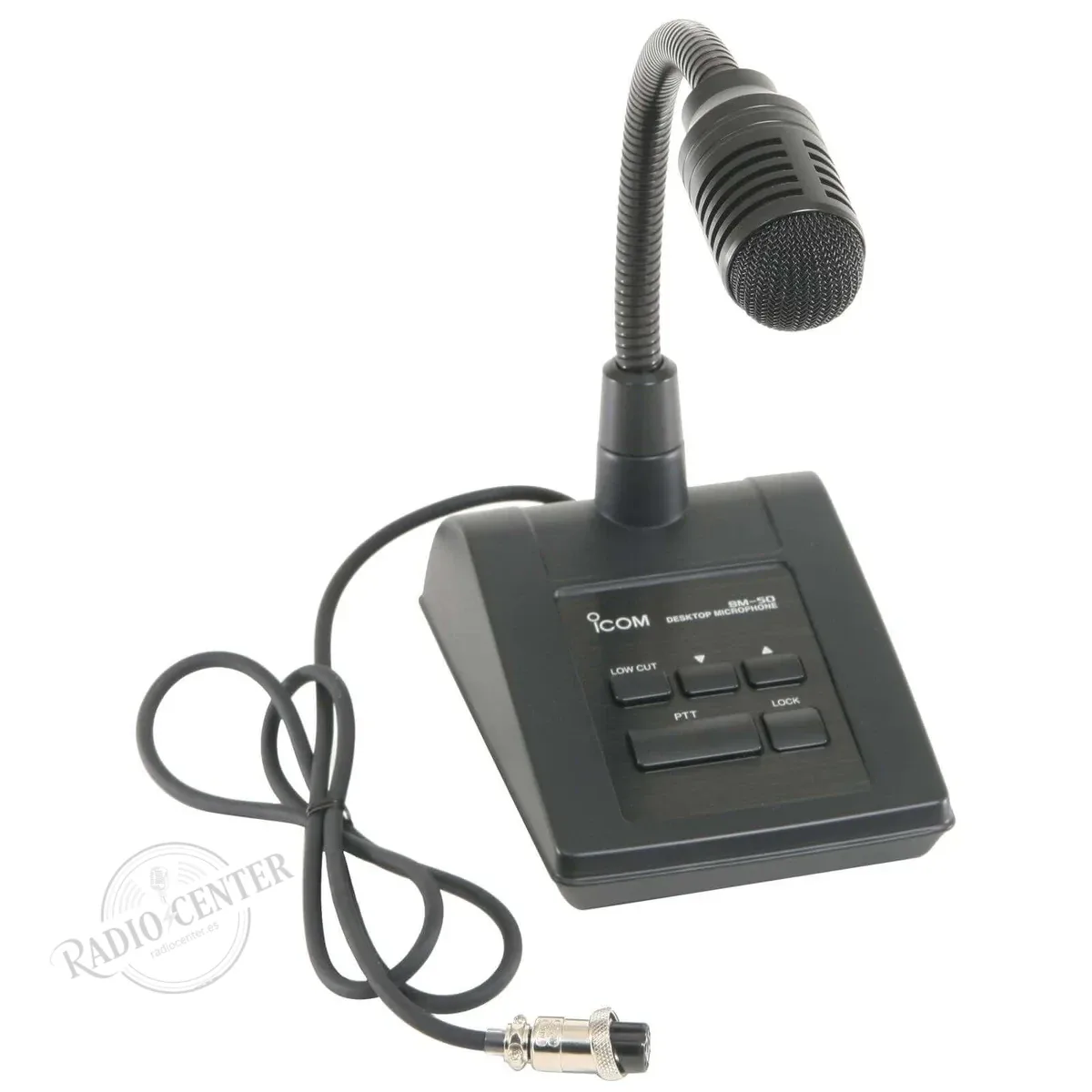

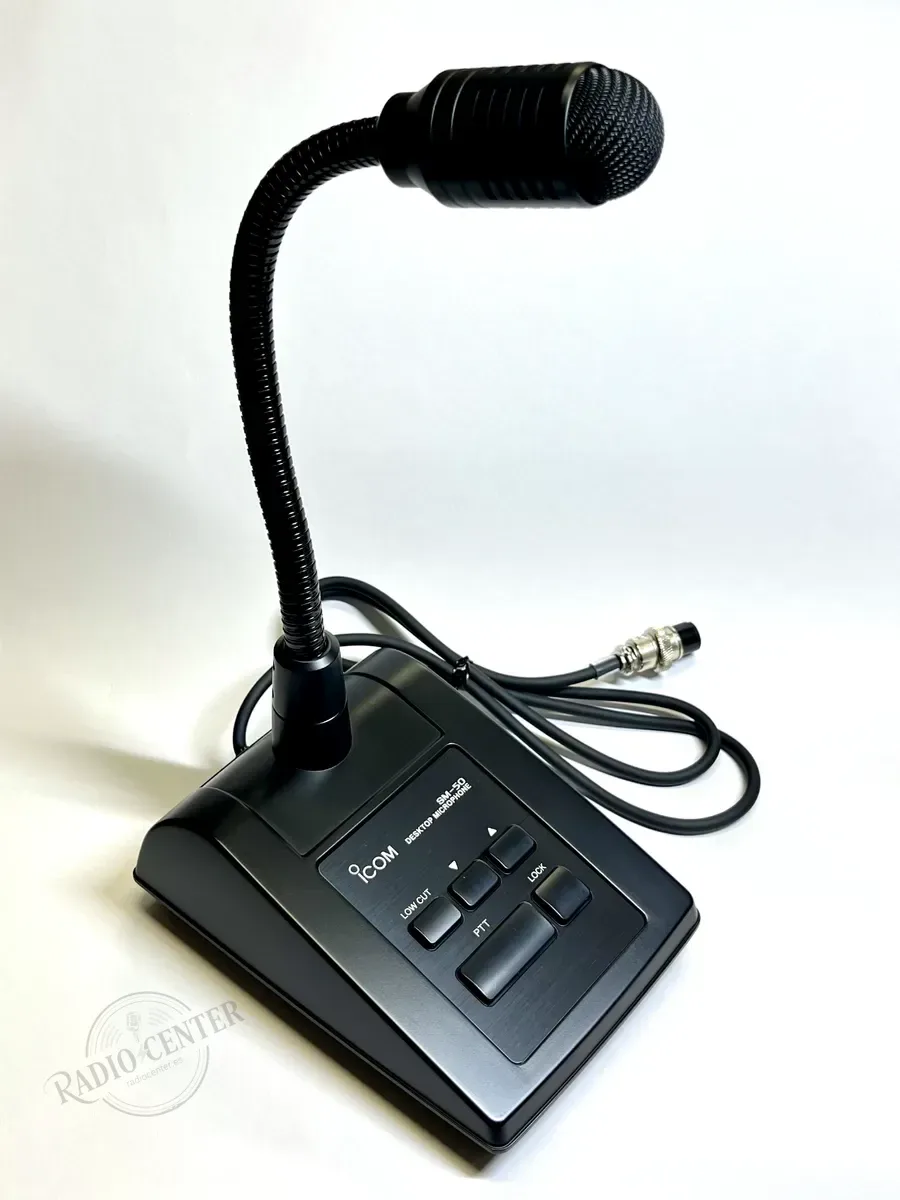

El Icom SM-50 es el microfono de sobremesa oficial de Icom para sus emisoras HF y VHF/UHF de gama alta. No es un accesorio de relleno: es el microfono que Icom ha disenado especificamente para aprovechar al maximo la cadena de audio de sus transceptores. La capsula dinamica unidireccional con preamplificador integrado, la respuesta en frecuencia plana y el control de ganancia ajustable en la base lo convierten en la referencia de audio para cualquier estacion Icom de shack fijo.
Ventajas principales
- Capsula dinamica con preamplificador integrado: el elemento dinamico tiene la ventaja critica de no distorsionar incluso ante variaciones bruscas de volumen de voz, algo habitual en operacion en concurso o en pile-up. El preamplificador integrado asegura una ganancia consistente, compensando la menor sensibilidad natural del dinamico frente al condensador y entregando un nivel de salida adecuado para cualquier emisora Icom sin necesidad de subir el MIC GAIN al maximo.
- Patron unidireccional (cardioide): focaliza la recepcion de audio frente al operador y rechaza el ruido procedente de los laterales y la parte trasera, como ventiladores de amplificadores, ruido de teclado de ordenador o conversaciones del entorno. En estaciones con equipos electronicos cerca, la diferencia respecto a un microfono omnidireccional es muy notable.
- Filtro Low Cut hardware: el interruptor LOW CUT en la parte superior de la base aplica un filtro paso-alto que elimina las componentes de baja frecuencia de la voz (rumble, vibraciones de mesa, graves excesivos). En SSB, esto mejora directamente la inteligibilidad del audio en el receptor lejano, reduciendo el ancho de banda ocupado por la modulacion. Es una funcion que muchas emisoras tambien ofrecen por software, pero tenerla fisicamente en el microfono es mas inmediato y confiable.
- Control de ganancia MIC GAIN en la base: potenciometro en la parte inferior de la base que ajusta el nivel de salida del microfono de forma independiente al control MIC GAIN de la emisora. Esto permite optimizar el nivel de entrada a la emisora sin tocar el panel frontal, util cuando se comparte equipo entre operadores con distintos niveles de voz o cuando se busca el punto optimo de modulacion sin sobremodular.
- PTT con bloqueo (PTT Lock): el boton PTT es de accion momentanea para transmision normal. El LOCK mantiene la transmision activa sin mantener pulsado el boton, util en sesiones largas de CW con microfono, demonstraciones o pruebas de equipo. Se desactiva pulsando de nuevo el PTT.
- Teclas UP/DOWN de frecuencia: en emisoras compatibles, permiten cambiar la frecuencia de VFO directamente desde el microfono sin desplazar la mano al panel frontal de la emisora. En operacion en concurso o DXing donde hay que cambiar de frecuencia con rapidez, esto reduce el tiempo de reaccion y el riesgo de mover accidentalmente otros controles.
- Alimentacion desde la emisora: el SM-50 no lleva bateria ni requiere alimentacion externa. Toma los 5-10V DC necesarios para el preamplificador directamente del conector de microfono de la emisora Icom, simplificando la instalacion al maximo. Esta es tambien la razon por la que no es compatible con emisoras de otras marcas: el patillaje y la tension de alimentacion son especificos de Icom.
Analisis tecnico profundo
La capsula del SM-50 es de tipo dinamico (bobina movil), no condensador. La eleccion no es casual: el dinamico tolera mucho mejor las variaciones de SPL (presion sonora) sin distorsion, lo que lo hace mas robusto frente a operadores con voz potente o que hablan muy cerca de la capsula. La impedancia de salida de 55 Ohm a 1 kHz es la especificada para la entrada de microfono de las emisoras Icom, garantizando la correcta adaptacion de impedancias y el nivel de ruido minimo en la cadena de audio.
La sensibilidad de -30 dB ±4 dB (referencia 0 dB = 1 V/Pa a 1 kHz) es tipica de un microfono dinamico con preamplificador de calidad. El cuello flexible permite posicionar la capsula con precision sin mover la base, lo que en mesa de operacion reduce las vibraciones mecanicas transmitidas al microfono y mejora la estabilidad del nivel de audio a lo largo de una sesion larga.
El conector es el estandar de 8 pines redondo de Icom, presente en la mayoria de sus emisoras HF y VHF/UHF desde los anos 90. Para modelos con conector modular RJ45 (IC-7000, IC-7100, IC-7760 y otros recientes), se requiere el adaptador opcional OPC-589, que convierte el conector de 8 pines del SM-50 al RJ45 de la emisora.
Compatibilidad verificada
Compatible directamente (conector 8 pines redondo): IC-718, IC-7200, IC-7300, IC-7300MK2, IC-7410, IC-7600, IC-7610, IC-7700, IC-7760, IC-7800, IC-7851, IC-9100, IC-9700, IC-756 PRO III, IC-7400 y otros con conector de 8 pines.
Requiere adaptador OPC-589 (accesorio opcional): IC-7000, IC-7100 y otros con conector RJ45 modular.
Especificaciones tecnicas
| Parametro | Valor |
|---|---|
| Referencia | SM-50 |
| Tipo de capsula | Dinamico unidireccional (con preamplificador integrado) |
| Patron polar | Unidireccional (cardioide) |
| Impedancia de salida | 55 Ohm ±30% (a 1 kHz) |
| Sensibilidad | -30 dB ±4 dB (a 1 kHz, 0 dB = 1 V/Pa) |
| Alimentacion | 5-10 V DC (suministrada por la emisora) |
| Conector | 8 pines redondo Icom |
| Longitud del cable | Aprox. 1 m |
| Peso | Aprox. 730 g |
| PTT | Si (momentaneo) |
| PTT Lock | Si (transmision continua) |
| Teclas UP/DOWN | Si (cambio de frecuencia en emisoras compatibles) |
| Filtro Low Cut | Si (interruptor en la base) |
| Control MIC GAIN | Si (potenciometro en la base) |
| Cuello flexible | Si |
| Fabricacion | Japon |
| Adaptador para RJ45 | OPC-589 (accesorio opcional, no incluido) |
Accesorios incluidos
- Microfono de sobremesa SM-50 con cable de 1 m
- Manual de usuario
Formato tecnico
El SM-50 es un accesorio exclusivo para emisoras Icom. No es compatible con emisoras de otras marcas ya que la alimentacion del preamplificador la proporciona la propia emisora a traves del conector de microfono con una tension de 5-10V DC especifica del patillaje Icom. Para emisoras Icom con conector modular RJ45, es necesario adquirir por separado el adaptador OPC-589.
