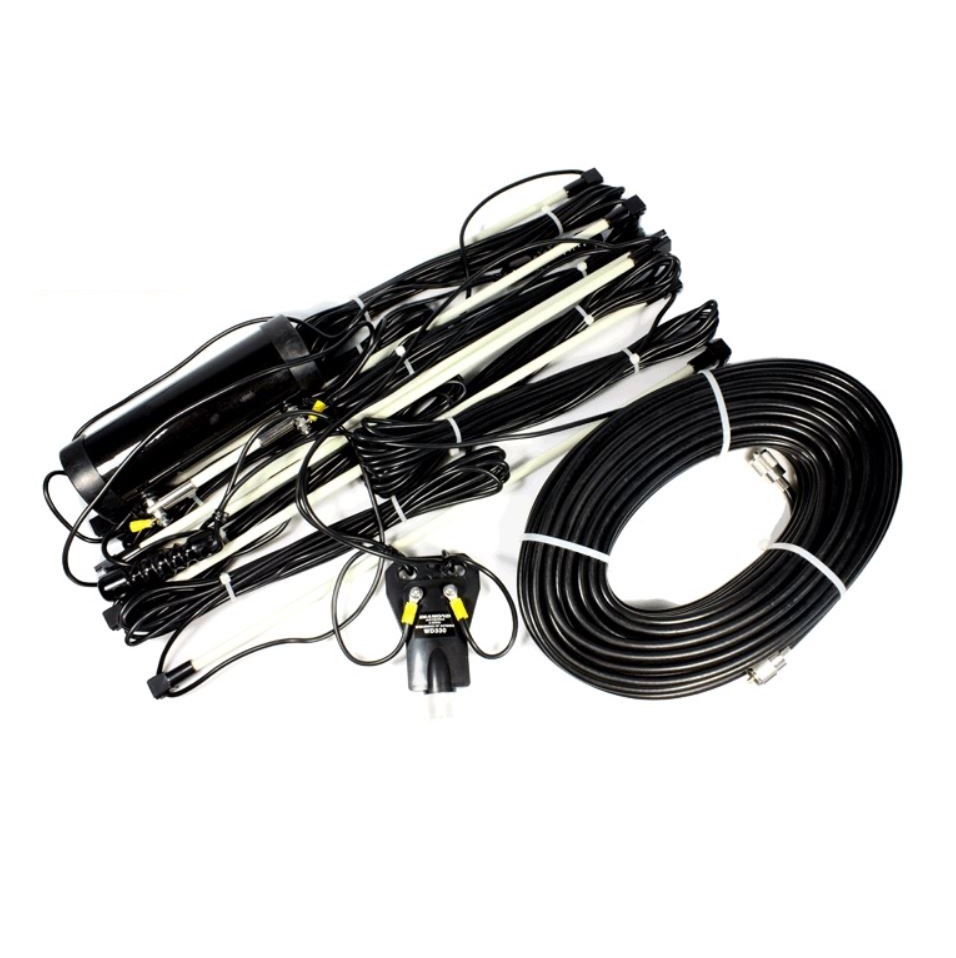

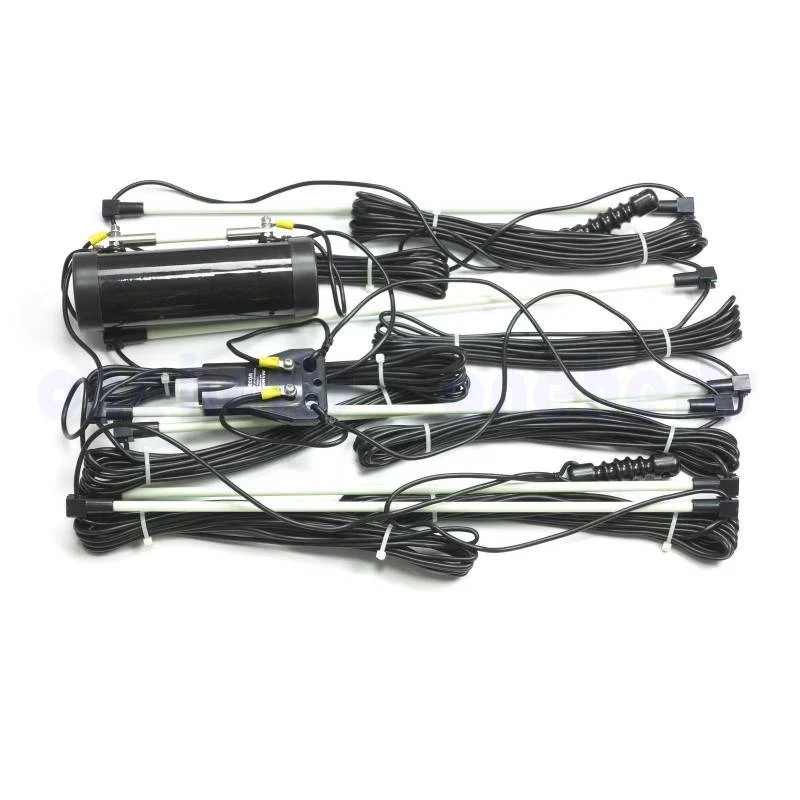

La Diamond WD‑330J es una antena dipolo de banda ancha tipo T2FD diseñada para ofrecer rendimiento estable en una amplia gama de frecuencias, desde 2 MHz hasta 30 MHz. Es ideal para estaciones de radioaficionados, escucha de onda corta y comunicaciones técnicas exigentes.
Fabricada con materiales resistentes y diseño optimizado, permite operación multibanda sin necesidad de sintonizadores adicionales en la mayoría de las frecuencias. Puede instalarse en distintas configuraciones: horizontal, en “V” invertida o inclinada, adaptándose a distintos espacios disponibles.
Soporta una potencia máxima de 150 W PEP y presenta una respuesta estable de ROE, ofreciendo eficiencia tanto en transmisión como en recepción. Su conector estándar SO‑239 facilita la conexión directa a equipos de radiofrecuencia con impedancia de 50 Ω.
⭐ VENTAJAS PRINCIPALES
- 📡 Cobertura multibanda HF: De 2 MHz a 30 MHz
- 💪 Alta capacidad de potencia: Hasta 150 W PEP
- 📏 Longitud de 25 metros: Capta eficientemente señales en bandas bajas
- 🔗 Conector SO‑239: Conexión directa con cable coaxial estándar
- 🔧 Instalación versátil: Horizontal, en “V” invertida o sloper
- 📶 ROE estable: Optimizada para uso sin ajustes continuos
🔍 TABLA DE ESPECIFICACIONES TÉCNICAS
| Característica | Especificación |
|---|---|
| Rango de frecuencia | 2 – 30 MHz |

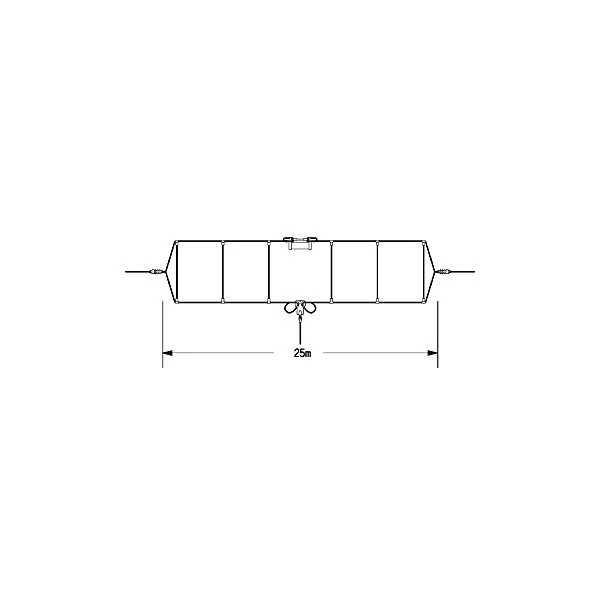

| Longitud total | 25 metros |
| Potencia máxima | 150 W PEP |
| Impedancia | 50 Ω |
| Conector | SO‑239 |
| Tipo de antena | Dipolo HF multibanda (T2FD) |

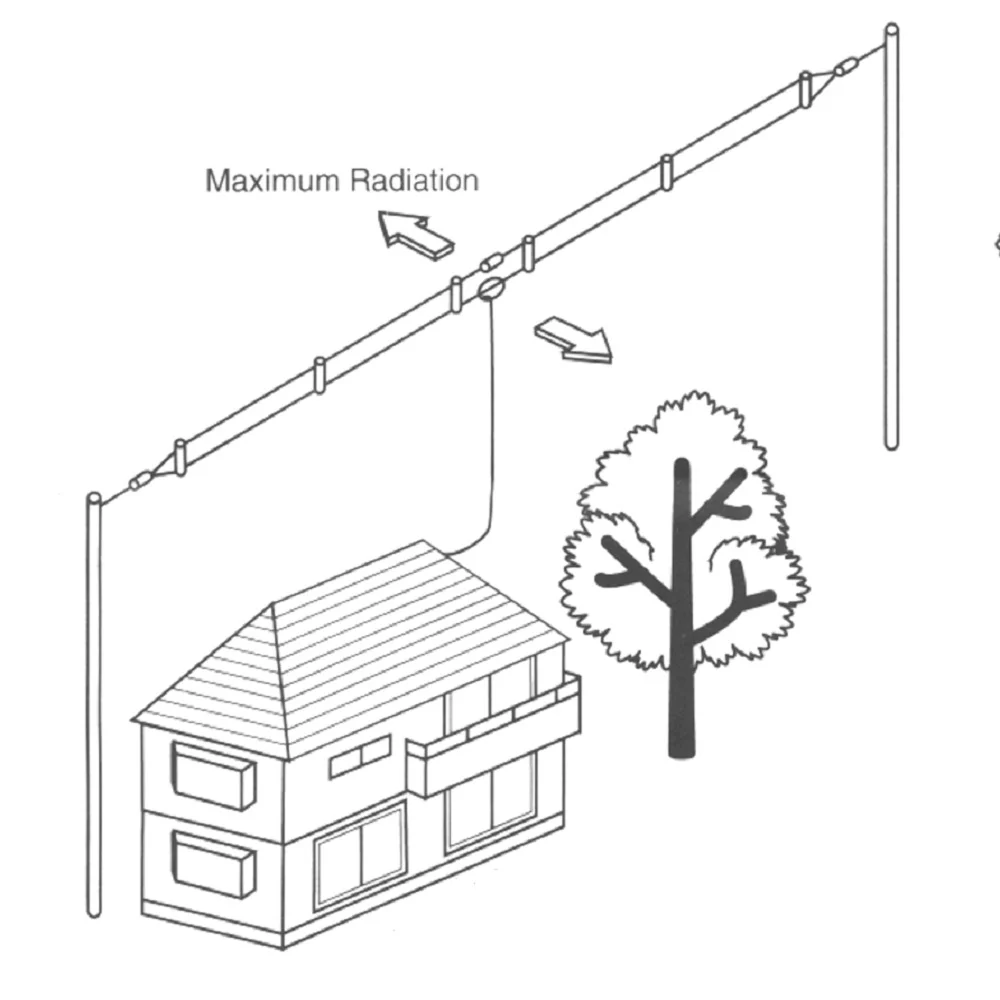

| Configuraciones de montaje | Horizontal, “V” invertida, sloper |
| Peso | Aprox. 3.1 kg |
Instalación: lo que decide el rendimiento
La altura manda por encima de todo
Ninguna característica de una antena de hilo pesa tanto como la altura a la que se cuelga. A media longitud de onda del suelo el diagrama sale con ángulo bajo y trabaja larga distancia; a un cuarto de onda o menos, la mayor parte de la energía se va hacia arriba —propagación NVIS, excelente para cobertura regional de 0 a 400 km pero mala para DX—. Cuélgala lo más alto que puedas y, si solo dispones de un punto alto, monta en V invertida: el centro arriba y los extremos bajando. Es el compromiso que hace posible una antena de HF en una casa normal.
Separa los extremos de todo lo metálico
Un hilo tendido junto a un canalón, una barandilla, una antena de televisión o un tendido eléctrico se acopla a esa masa metálica, se desintoniza y radia parte de la energía donde no debe. Los extremos son la zona de máxima tensión de radiofrecuencia y la más sensible: dales aire.
Y pon un choque de RF
Sin un balun de corriente en el punto de alimentación —o, como apaño eficaz, unas espiras del propio coaxial enrolladas junto a él— la malla exterior del cable se convierte en parte de la antena y devuelve radiofrecuencia por el coaxial hasta la mesa. Micrófono que «muerde», ordenador que se reinicia al transmitir, interferencias en casa o lecturas de ROE que cambian según dónde te sitúes son los síntomas. Es el problema más frecuente de las antenas de hilo y el más barato de resolver.
Preguntas frecuentes
¿De verdad funciona de 2 a 30 MHz sin acoplador?

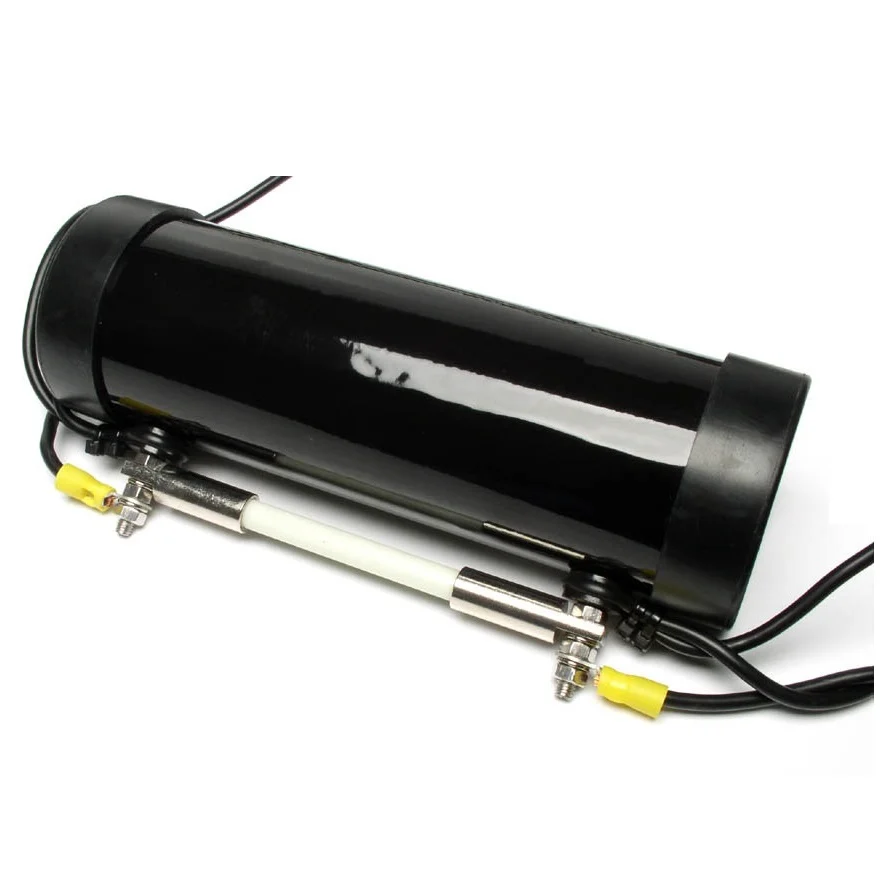

Sí, y esa es la razón de ser de una antena T2FD. Lleva una resistencia de terminación que mantiene la ROE dentro de márgenes utilizables en todo el rango, sin resonancias ni ajustes. El precio, que conviene conocer, es que parte de la potencia se disipa en esa resistencia: es menos eficiente que un dipolo resonante en su banda, a cambio de cobertura continua y previsible.
¿Para quién es esta antena?
Para quien salta constantemente de banda o escucha en todo el espectro: radioescucha de onda corta, estaciones de emergencia, seguimiento de utilitarias, servicios técnicos. También para quien no quiere pelearse con ajustes ni acopladores. Si tu operativa es en una o dos bandas concretas, un dipolo resonante como el W735 rendirá más.
¿Cuánta potencia admite?
Su límite es de 150 W PEP, marcado por la resistencia de terminación, que es la que disipa energía. No es una antena para amplificador: para eso hay que ir a un dipolo resonante como el W-8010, de 1,2 kW.
¿En qué configuración la monto?
Admite horizontal, en V invertida o inclinada, y esa flexibilidad es una de sus virtudes. Elige según los puntos de anclaje de que dispongas: la inclinada es cómoda cuando solo hay un punto alto y un anclaje bajo a distancia.
¿Cuánto espacio necesito?
25 metros de longitud. Si no los tienes en recto, la V invertida y la inclinada reducen bastante la ocupación horizontal. Si el espacio es realmente escaso, mira el WD-330S, que hace lo mismo en 10 metros.
¿Qué diferencia hay con el WD-330S?
La longitud y el rango. El WD-330S mide 10 metros y llega hasta 28,6 MHz; el WD-330J mide 25 metros y cubre de 2 a 30 MHz. Más longitud significa mejor comportamiento en las frecuencias bajas del rango.
Está en dipolos de hilo para HF. Si buscas eficiencia en bandas concretas en lugar de cobertura continua, mira el Diamond W-8010 o los Windom como el Tagra DDK-20. Para el cable, cables coaxiales.
