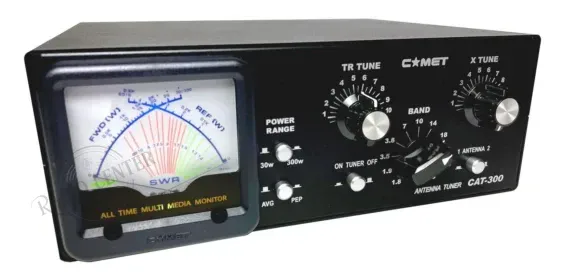

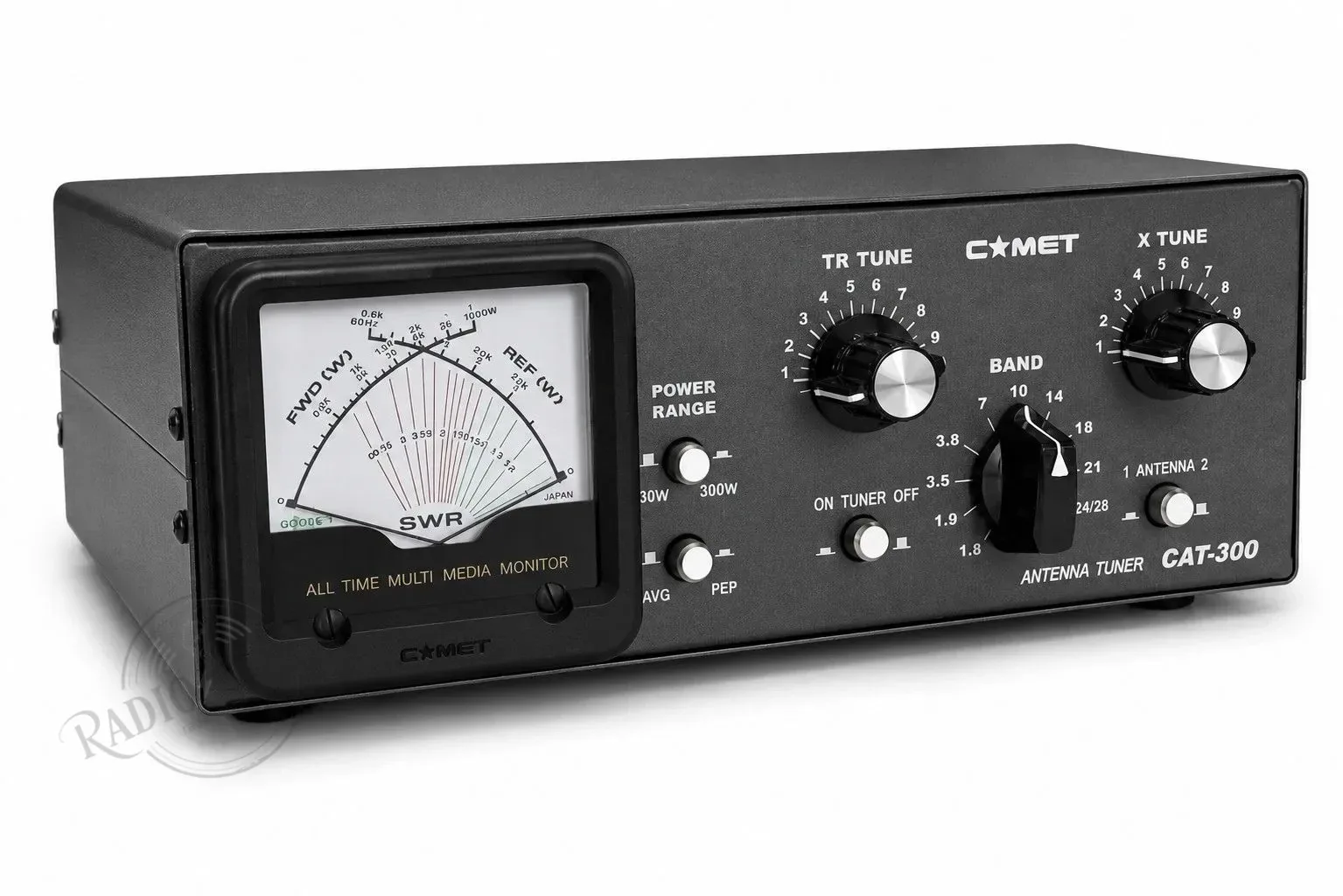

Comet CAT-300: el acoplador manual que pone orden en cualquier sistema de antena HF
Hay acopladores de antena que se compran para resolver una situación concreta y acaban siendo un elemento permanente de la estación. El Comet CAT-300 pertenece a esa categoría. Con un rango de frecuencia de 1,8 a 56 MHz, cobertura total desde 160 metros hasta 6 metros, potencia admitida de 300 W PEP y un rango de impedancias de salida de 10 a 600 Ω, el CAT-300 es capaz de hacer trabajar correctamente prácticamente cualquier antena que el operador tenga disponible — sin cambios de hardware, sin accesorios adicionales.
Red T: la topología que lo hace posible
El CAT-300 utiliza una red T como circuito de acoplamiento — dos condensadores variables (denominados TR Tune y X Tune en el panel frontal) y una bobina de carga conmutable. Esta topología es una de las más versátiles disponibles para acopladores manuales: puede transformar impedancias desde valores muy bajos (10 Ω, como pueden presentar algunos hilos largos en ciertas frecuencias) hasta valores relativamente altos (600 Ω, habitual en antenas de media onda alimentadas en el extremo), cubriendo con un único circuito el abanico de impedancias que presentan los tipos de antena más habituales en radioafición. La red T trabaja de forma eficiente en todo el rango de frecuencia declarado sin necesidad de reconfigurar el circuito entre las bandas bajas de HF y las bandas altas.
El selector de banda: tuning simplificado para el operador habitual

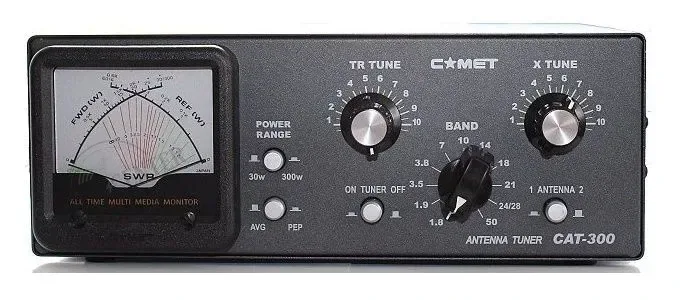

El selector Band del panel frontal no es un sintonizador automático — es un conmutador de la bobina de inductancia que preselecciona el rango de inductancia adecuado para cada banda de radioaficionados, con las frecuencias de las bandas impresas directamente sobre el selector. Esto reduce significativamente el tiempo de sintonización: en lugar de ajustar los dos condensadores y la inductancia desde cero al cambiar de banda, el operador coloca primero el selector Band en la posición correspondiente a la banda de trabajo y ajusta a continuación TR Tune y X Tune para el ROE mínimo. En un operador experimentado, el proceso completo no tarda más de unos segundos por banda.
Medidor de aguja cruzada retroiluminado: toda la información de un vistazo

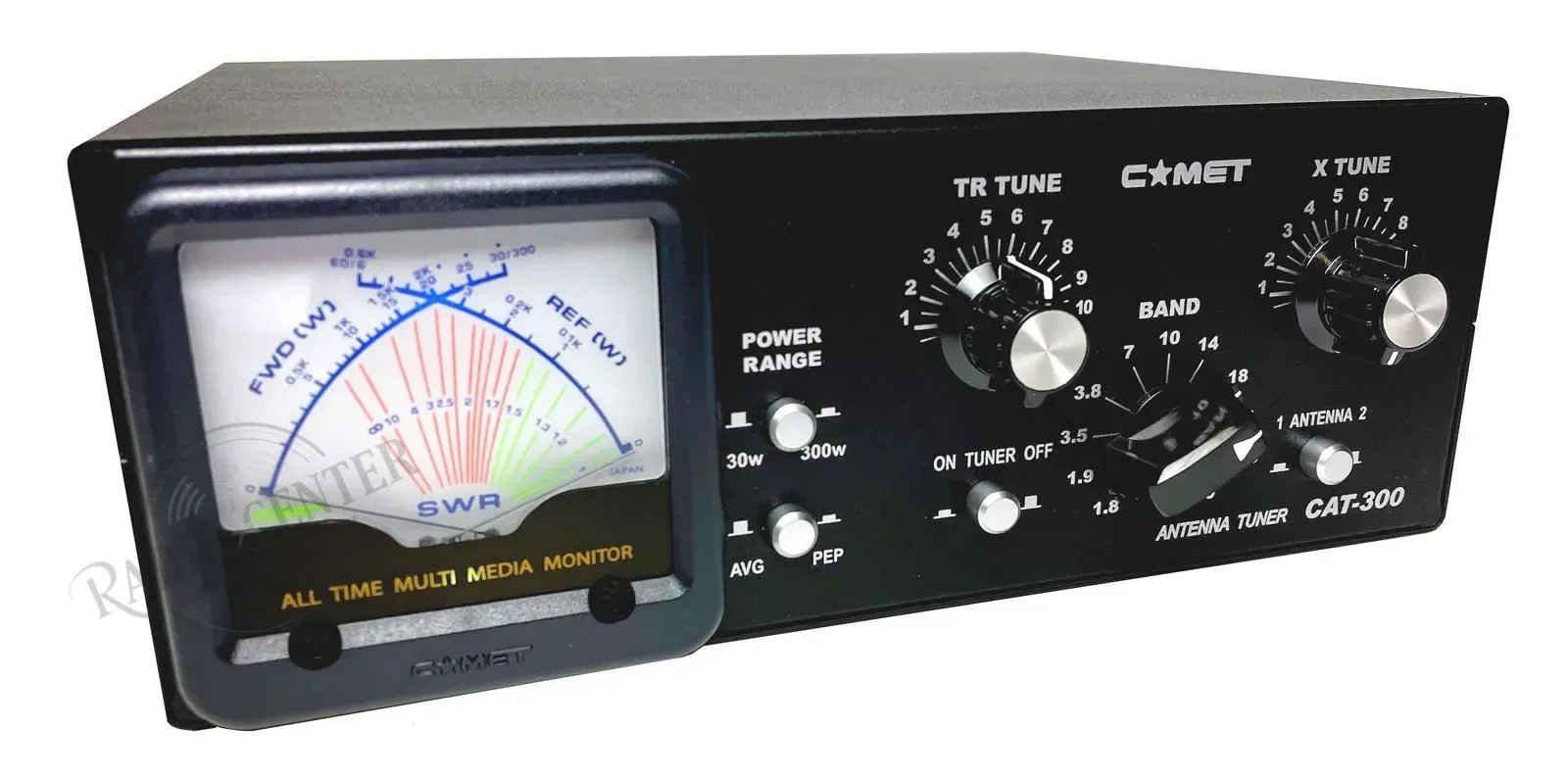

El medidor de aguja cruzada integrado en el CAT-300 muestra simultáneamente la potencia directa, la potencia reflejada y el ROE sin necesidad de instrumentos externos. La visualización simultánea de las tres magnitudes en un único instrumento es una ventaja práctica real durante el proceso de sintonización: el operador puede ver en tiempo real cómo evolucionan el ROE y la potencia reflejada mientras ajusta los condensadores, sin tener que leer y procesar dos instrumentos distintos. Dos rangos de medición —30 W y 300 W— permiten realizar la sintonización inicial a potencia reducida (recomendable para proteger los condensadores y la bobina durante el ajuste) y verificar el comportamiento a potencia plena una vez alcanzado el ROE mínimo. La retroiluminación del medidor requiere una tensión DC externa de 11 a 15 V y 250 mA aproximados, compatible con cualquier fuente de alimentación de estación estándar.
Dos antenas y hilo largo: flexibilidad de conexión

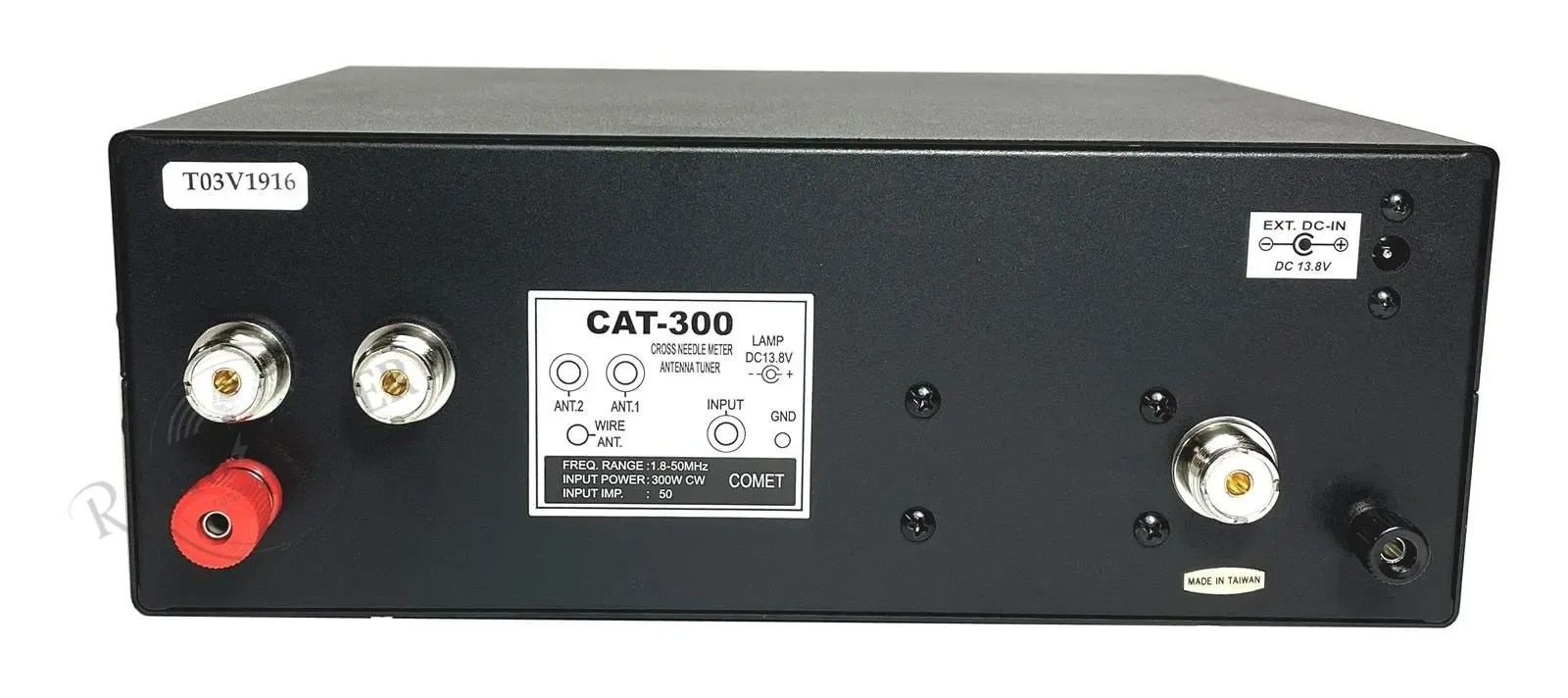

El panel trasero del CAT-300 incorpora dos conectores SO-239 para antenas con conector coaxial y un binding post para hilo largo o antena de extremo de hilo sin conector coaxial. La selección entre las dos entradas de antena se realiza desde el panel frontal, lo que permite conmutar entre dos antenas distintas sin desconectar ningún cable. El interruptor de bypass integrado puentea el circuito de acoplamiento y conecta directamente la entrada del transceptor con la salida de antena, lo que es útil para comparar el comportamiento del sistema con y sin acoplador o para operar directamente cuando la antena ya presenta un ROE aceptable.
Para quién es el CAT-300
Es el acoplador adecuado para el radioaficionado de HF que opera en múltiples bandas con una antena que no está perfectamente adaptada en todas ellas — una situación habitual con dipolos cortados para una banda pero usados en otras, con hilos largos multibanda, con verticales sin radiales suficientes o con cualquier antena de compromiso instalada con limitaciones de espacio. Con 300 W PEP admitidos, cubre la potencia máxima de los transceptores de radioaficionado convencionales y puede emplearse tanto en estaciones de base como en instalaciones de campo donde se necesita máxima versatilidad de antena.
VENTAJAS PRINCIPALES
1. Rango de impedancias 10–600 Ω: compatible con prácticamente cualquier antena Desde hilos largos de alta impedancia hasta antenas cortas de baja impedancia, el CAT-300 cubre el rango de desadaptaciones habitual en instalaciones de radioaficionado sin restricciones por tipo de antena.
2. Medidor de aguja cruzada: sintonización visual en tiempo real Ver potencia directa, reflejada y ROE simultáneamente acelera el proceso de ajuste y elimina la necesidad de un vatímetro/ROEímetro externo durante la sintonización.
3. Dos rangos de potencia: sintonización a 30 W, operación a 300 W El rango de 30 W permite realizar el ajuste inicial a potencia reducida — práctica recomendada para proteger los componentes del acoplador y del transceptor durante el proceso de sintonización.
4. Selector Band por bandas de aficionados: tuning más rápido La preselección de la inductancia por banda reduce drásticamente el tiempo de sintonización al cambiar de banda, especialmente en operación multibanda durante concursos o activaciones de campo.
5. Dos puertos SO-239 + binding post para hilo largo Tres opciones de conexión de antena con selección desde el panel frontal, cubriendo antenas con coaxial y antenas de hilo largo o extremo de hilo sin conector.
6. Bypass integrado sin desconectar cables Permite comparar el rendimiento con y sin acoplador o puentear el circuito cuando no es necesario, sin tocar ningún conector.
TABLA DE ESPECIFICACIONES TÉCNICAS
| Parámetro | Valor |
|---|---|
| Fabricante | Comet Antenna |
| Modelo | CAT-300 |
| Tipo de acoplador | Manual — red T |
| Rango de frecuencia | 1,8 – 56 MHz (160 m a 6 m) |
| Potencia máxima | 300 W PEP (SSB) |
| Rangos de medición | 30 W y 300 W |
| Impedancia de entrada | 50 Ω |
| Impedancia de salida | 10 – 600 Ω |
| Circuito de acoplamiento | Red T — 2 condensadores variables + bobina conmutable |
| Controles de sintonización | TR Tune / X Tune (condensadores) + Band (selector de inductancia) |
| Medidor | Aguja cruzada retroiluminada — potencia directa, reflejada y ROE simultáneos |
| Retroiluminación medidor | 11 – 15 VDC / ~250 mA (externo) |
| Puertos de antena (panel trasero) | 2 × SO-239 + 1 binding post (hilo largo) |
| Selección de antena | Desde panel frontal |
| Bypass | Sí — interruptor en panel frontal |
| Tipos de antena compatibles | Dipolo, vertical, hilo largo, móvil, antena de haz |
| Dimensiones (An × Al × Pr) | 254 × 102 × 203 mm (10 × 4 × 8 pulgadas) |
| Peso | ~2,7 kg (~6 lb) |
ANÁLISIS TÉCNICO PROFUNDO
La red T como topología de acoplamiento: ventajas y consideraciones
La red T (también llamada red pi-L invertida o T-network) es la topología más utilizada en acopladores manuales de radioaficionado de gama media y alta. Consiste en dos condensadores variables en serie con la línea de señal (C1 y C2, denominados TR Tune y X Tune en el CAT-300) y una inductancia variable o conmutable en derivación a masa entre ellos. Esta configuración puede transformar la impedancia de carga en un rango muy amplio —en el CAT-300, de 10 a 600 Ω— mediante el ajuste de los tres elementos del circuito. La principal ventaja de la red T frente a otras topologías es su versatilidad: puede presentar una impedancia de 50 Ω al transceptor prácticamente con cualquier carga dentro de su rango de operación, independientemente de si la impedancia de la antena es resistiva, inductiva o capacitiva. La principal consideración a tener en cuenta es que en configuraciones donde la impedancia de carga es muy diferente de 50 Ω, las corrientes circulantes en los condensadores y la bobina pueden ser elevadas, lo que hace que la eficiencia del acoplador (y por tanto las pérdidas en el circuito) sea más alta que en configuraciones bien adaptadas. Por este motivo, siempre es preferible ajustar la antena lo más cerca posible de 50 Ω y usar el acoplador solo para la corrección residual.
El proceso de sintonización correcto: por qué se empieza a baja potencia
El procedimiento correcto para sintonizar el CAT-300 comienza siempre a potencia reducida —el rango de 30 W del medidor está diseñado para esto. La razón es doble: por un lado, los condensadores variables del acoplador pueden sufrir arco eléctrico entre sus placas si se aplica plena potencia con el circuito en una configuración de alta impedancia reactiva (situación habitual al inicio del proceso de ajuste antes de encontrar el mínimo de ROE). Por otro lado, el transceptor trabaja en condiciones más seguras cuando el ROE que ve en su salida es incierto — muchos transceptores modernos reducen automáticamente la potencia de salida cuando el ROE supera cierto umbral, lo que alarga el proceso de ajuste si se intenta sintonizar a plena potencia. El procedimiento recomendado es: seleccionar el rango de Band correcto, aplicar potencia reducida (10–20 W es suficiente), ajustar TR Tune y X Tune alternadamente hasta lograr el mínimo de ROE visible en el medidor, y solo entonces subir a la potencia de operación y verificar que el ROE se mantiene bajo.
Impedancia de salida 10–600 Ω: qué antenas cubre en la práctica
El rango de impedancias de salida de 10 a 600 Ω del CAT-300 cubre la práctica totalidad de los escenarios de antena habituales en radioafición HF. Un dipolo de media onda alimentado en el centro presenta aproximadamente 70 Ω en resonancia — dentro del rango con mucho margen. Un dipolo multibanda alimentado fuera de resonancia puede presentar impedancias de varios cientos de ohmios con componentes reactivas significativas — el CAT-300 puede manejarlas dentro de su rango. Un hilo largo de 20-40 metros alimentado en un extremo puede presentar impedancias que van desde menos de 10 Ω hasta varios miles de ohmios dependiendo de la frecuencia y la longitud — en los casos donde la impedancia supera los 600 Ω, puede interponerse un transformador de impedancia externo (balún) entre la antena y el acoplador para reducir la impedancia a un valor dentro del rango del CAT-300. Para antenas de haz (Yagi, cubical quad) bien ajustadas, el ROE en el punto de diseño debería ser ya inferior a 1,5:1 sin acoplador, y el CAT-300 puede corregir la desviación residual con facilidad.
El medidor de aguja cruzada: por qué es superior al medidor de aguja simple
Un medidor de ROE convencional de aguja simple muestra el ROE directamente, pero requiere calibrar la escala antes de cada lectura enviando una cantidad específica de potencia al sistema. El medidor de aguja cruzada del CAT-300 funciona de forma diferente: dos agujas superpuestas se mueven simultáneamente, una indicando la potencia directa y otra la potencia reflejada. El punto donde se cruzan las dos agujas indica directamente el ROE sin necesidad de calibración previa, y la lectura es instantánea durante la transmisión. Esto acelera significativamente el proceso de sintonización porque el operador puede ajustar los condensadores mientras transmite y ver en tiempo real cómo baja el ROE hasta el mínimo, sin necesidad de interrumpir la transmisión para leer el medidor. Los dos rangos de potencia (30 W y 300 W) están disponibles mediante pulsadores en el panel frontal, lo que permite cambiar de rango sin interrumpir el proceso de ajuste.
