BB6WS DIAMOND (Producto Original Japonés)

Diamond BB6WS: toda la banda HF en 6,4 metros de hilo

Instalar una antena HF de rendimiento real en un espacio reducido es uno de los retos más habituales en radioafición. La Diamond BB6WS resuelve este problema con una solución tan sencilla como eficaz: un dipolo de hilo largo de 6,4 metros con bobina de carga y balún integrados en el centro, que cubre de 3 a 30 MHz con ROE inferior a 2:1 sin necesidad de acoplador, y puede extenderse hasta los 2 MHz con un ATU. En un jardín pequeño, en una terraza, en una azotea o incluso en el interior de un ático con ventanas orientadas, la BB6WS puede instalarse donde una antena convencional no cabe.

Una antena de hilo que no pide disculpas por su tamaño

Los 6,4 metros totales de la BB6WS no son casuales: son el resultado del diseño de Diamond para conseguir que una antena de hilo físicamente corta —muy por debajo de la longitud de media onda en las bandas bajas— pueda resonar en todo el espectro HF gracias a la bobina de carga y el balún integrados en el centro de alimentación. La bobina compensa la reactancia capacitiva que presenta el hilo en las bandas donde su longitud física es insuficiente para la resonancia natural, y el balún garantiza una alimentación simétrica que reduce las corrientes de modo común sobre el coaxial. El resultado es una antena que puede colgarse horizontalmente entre dos puntos separados poco más de seis metros, o en configuración de V invertida o incluso en ángulo, y que opera en todas las bandas HF principales desde 80 metros hasta 10 metros.

ROE y acoplador: qué esperar en cada banda

La especificación de ROE inferior a 2:1 en el rango de 3 a 30 MHz es la que Diamond garantiza en condiciones de instalación estándar. En la práctica, en las bandas altas (10, 12, 15, 17 y 20 metros) la BB6WS opera habitualmente con ROE suficientemente bajo para conectar directamente el transceptor sin acoplador. En las bandas de 30 y 40 metros, el ROE puede requerir la intervención de un acoplador automático integrado en el transceptor —que la mayoría de equipos modernos incorporan— para bajarlo a menos de 1,5:1. En 80 metros y para operar en la banda de 160 metros, un acoplador externo o el acoplador integrado del transceptor es prácticamente indispensable. Este comportamiento es intrínseco a cualquier antena de hilo corto y no es una limitación específica de la BB6WS: es simplemente la física de operar en bandas donde la longitud eléctrica del elemento radiante se aleja significativamente de la longitud de resonancia natural.

Instalación en espacios donde otras antenas no caben

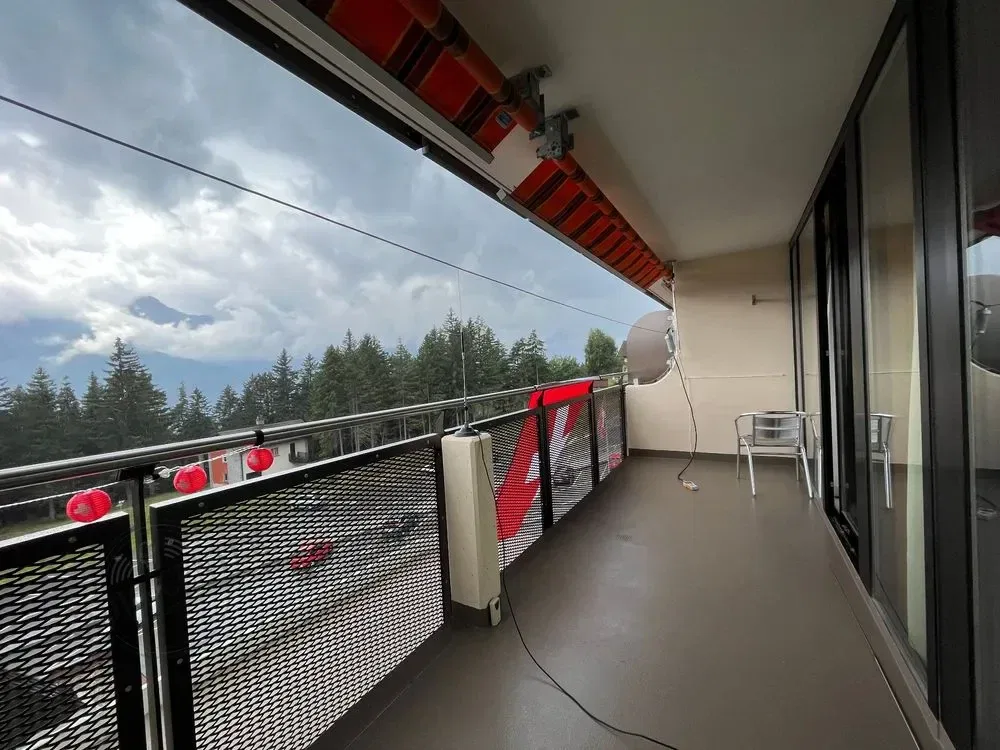

La Diamond BB6WS está especialmente indicada para radioaficionados que operan desde apartamentos, pisos con terraza, jardines pequeños o cualquier ubicación donde el espacio disponible para la antena es limitado. Los aisladores de extremo incluidos permiten tensar el hilo entre dos puntos de apoyo, y la cuerda de nylon de 5 m facilita la sujeción a árboles, pasamanos o cualquier otro punto de anclaje disponible. La cinta autosoldante incluida sirve para proteger el conector y la unión entre el centro de alimentación y el cable coaxial de la intemperie, alargando la vida útil de la instalación. Al ser una antena de hilo, no requiere mástil ni estructura de soporte rígida: basta con dos puntos de anclaje separados aproximadamente 6 a 7 metros.

Original japonesa: por qué importa la procedencia

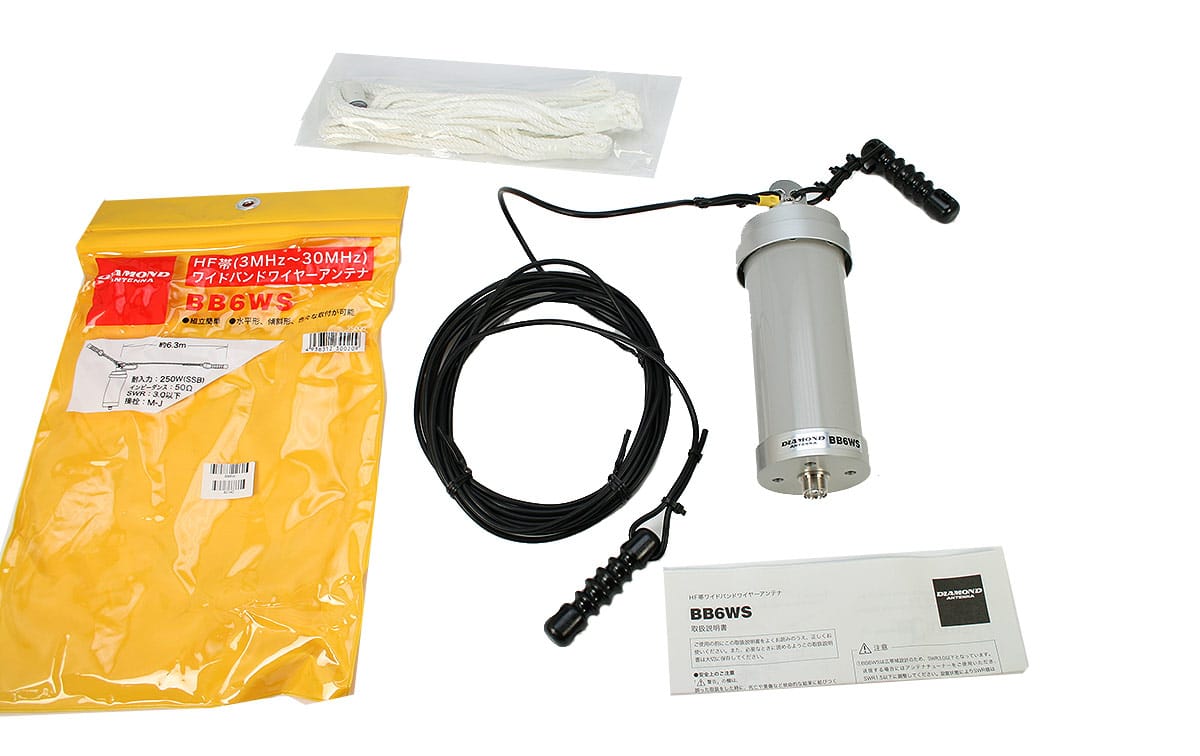

La Diamond BB6WS que se comercializa en España es el producto original fabricado por Diamond Antenna Corporation en Tokio, Japón —no una copia ni un genérico con el mismo aspecto. La fabricación japonesa de Diamond garantiza que la bobina de carga y el balún integrados en el centro de alimentación están construidos con los materiales y tolerancias que el fabricante especifica, lo que es directamente relevante para el rendimiento de la antena: una bobina de carga con valores incorrectos o con pérdidas elevadas puede degradar significativamente la eficiencia de transmisión, especialmente en las bandas bajas donde la reactancia de compensación es mayor.

VENTAJAS PRINCIPALES

1. Cobertura HF completa en solo 6,4 metros De 3 a 30 MHz sin acoplador, con extensión hasta 2 MHz con ATU. Una solución para todos los radioaficionados que quieren operar en HF y no tienen espacio para antenas más largas.

2. Sin ajuste mecánico: instalación directa La BB6WS no tiene elementos ajustables ni marcas de banda. Se cuelga, se conecta el coaxial y se opera. En las bandas donde el ROE lo requiera, el acoplador del transceptor hace el resto de forma automática.

3. 250 W PEP: potencia real para comunicaciones DX El límite de 250 W PEP es suficiente para la potencia máxima de los transceptores de radioaficionado convencionales y permite operar con margen holgado sin acercarse al límite de la antena.

4. Balún integrado en el centro de alimentación El balún reduce las corrientes de modo común sobre el coaxial, mejora la simetría del diagrama de radiación y contribuye a una alimentación más limpia con menor interferencia generada por el propio cable coaxial.

5. Accesorios de instalación incluidos La cuerda de nylon de 5 m, los aisladores de extremo y la cinta autosoldante cubren las necesidades básicas de instalación sin necesidad de adquirir accesorios adicionales para el montaje inicial.

6. Fabricación original japonesa Diamond Garantía de que los componentes críticos —bobina de carga y balún— cumplen exactamente con las especificaciones de diseño, lo que se traduce en el rendimiento que Diamond declara en su ficha técnica.

TABLA DE ESPECIFICACIONES TÉCNICAS

ANÁLISIS TÉCNICO PROFUNDO

Dipolo de hilo corto con carga inductiva: cómo funciona

Un dipolo resonante en 80 metros (3,5 MHz) necesita una longitud total de aproximadamente 40 metros —20 metros por brazo—. La Diamond BB6WS tiene solo 6,4 metros en total, lo que equivale aproximadamente a una octava parte de la longitud de resonancia natural en esa banda. Para compensar este déficit, la antena incorpora una bobina de carga en el centro de alimentación que añade inductancia en serie con cada brazo del dipolo. Esta inductancia compensa la reactancia capacitiva que presenta el hilo físicamente corto, permitiendo que el conjunto entre en resonancia a frecuencias mucho más bajas de las que le corresponderían por su longitud física. El precio de esta compensación es una cierta reducción de la eficiencia de radiación en las bandas bajas respecto a un dipolo de longitud completa: la corriente de antena queda distribuida en un elemento físicamente más corto, y parte de la energía se disipa en la resistencia de la bobina en lugar de radiarse. Sin embargo, en instalaciones donde la única alternativa es no tener antena HF, este compromiso es perfectamente aceptable.

El balún de centro de alimentación: función y relevancia

El balún integrado en el centro de alimentación de la BB6WS cumple la función de transformar la alimentación asimétrica del cable coaxial (50 Ω sin balance) en una alimentación simétrica adecuada para el dipolo. Sin balún, las corrientes de RF tienden a fluir por la malla exterior del coaxial, convirtiendo el cable en una extensión involuntaria de la antena. Esto tiene dos efectos negativos: altera el diagrama de radiación del dipolo (que debería ser simétrico respecto al punto de alimentación) e introduce ruido de RF en el shack a través del cable. El balún corta estas corrientes de modo común y garantiza que el cable coaxial actúe solo como línea de transmisión, no como parte del sistema radiante.

ROE en la práctica: qué esperar banda a banda

El comportamiento real de la BB6WS en términos de ROE varía significativamente según la banda y las condiciones de instalación. En las bandas altas —10, 12, 15 metros— el ROE es habitualmente bajo (cercano a 1,5:1 o inferior) y la mayoría de transceptores modernos con acoplador integrado pueden manejarlo sin dificultad, o incluso operando directamente sin acoplador. En 17 y 20 metros, el ROE es algo mayor pero sigue dentro del rango que cubren los acopladores automáticos integrados en transceptores de gama media y alta. En 30 y 40 metros, el ROE puede superar el rango de algunos acopladores integrados, y en 80 metros es prácticamente imprescindible un acoplador con mayor rango de impedancias —ya sea el propio del transceptor si es suficientemente capaz, o un acoplador externo—. Esta degradación progresiva del ROE hacia las bandas bajas es inherente al diseño de antena corta con carga inductiva y no puede eliminarse sin aumentar la longitud física del elemento radiante.
