ACOM 500S: 500 vatios solid-state de 160 metros a 4 metros sin concesiones
El ACOM 500S es el amplificador lineal de estado sólido que ha redefinido las expectativas de la categoría de 500 W en radioafición. Diseñado y fabricado por ACOM en Bulgaria —uno de los nombres de mayor referencia en amplificadores de HF para el mercado amateur y profesional—, el 500S cubre de forma continua todas las bandas de radioaficionado desde 1,8 MHz (160 metros) hasta 70,5 MHz (4 metros), incluyendo las bandas de 6 metros y 4 metros que muchos amplificadores de esta potencia no cubren. La potencia de salida nominal de 500 W está disponible en todos los modos de operación —SSB, CW, FM, digital— sin restricciones ni deratings por modo.
LDMOS: la tecnología que cambia las reglas del juego
El corazón del ACOM 500S es un transistor LDMOS (Laterally Diffused Metal-Oxide Semiconductor) de alta calidad, el mismo tipo de tecnología que utilizan los transmisores de radiodifusión profesional. A diferencia de los transistores bipolares convencionales, el LDMOS presenta una resistencia intrínseca al daño por desadaptación de carga —lo que en la práctica significa que si la antena no está perfectamente ajustada o si el SWR sube por encima de lo previsto, el transistor no se destruye inmediatamente. Esta robustez no es una excusa para operar con antenas en mal estado, pero sí es una garantía de que el amplificador sobrevive a los accidentes habituales en el trabajo cotidiano con antenas.
Cambio de banda automático: sin tocar nada
El 500S puede seguir el cambio de banda del transceptor de dos formas independientes. Cuando está conectado mediante cable CAT a un transceptor compatible, lee la frecuencia de operación directamente del transceptor y cambia de banda de forma instantánea y automática. Y si no hay conexión CAT disponible —o si el transceptor no soporta CAT—, el contador de frecuencia incorporado mide la señal de entrada y determina la banda de operación por sí solo. En ambos casos, el operador no necesita intervenir: simplemente cambia de banda en el transceptor y el amplificador le sigue.
Menos de 25 W de excitación: compatible con cualquier equipo
El circuito de entrada de banda ancha del 500S presenta un SWR inferior a 1,5 al transceptor en todo el rango de frecuencia sin ninguna resintonización, lo que garantiza que el amplificador no altera las condiciones de carga del transceptor independientemente de la banda en uso. La potencia de excitación necesaria para alcanzar los 500 W de salida es inferior a 25 W, lo que lo hace compatible con la práctica totalidad de transceptores HF del mercado que operan a potencia reducida. Para transceptores QRP o de baja potencia que no alcanzan los 20–25 W, el amplificador puede modificarse en el punto de venta para reducir el umbral de excitación sin afectar a la garantía.

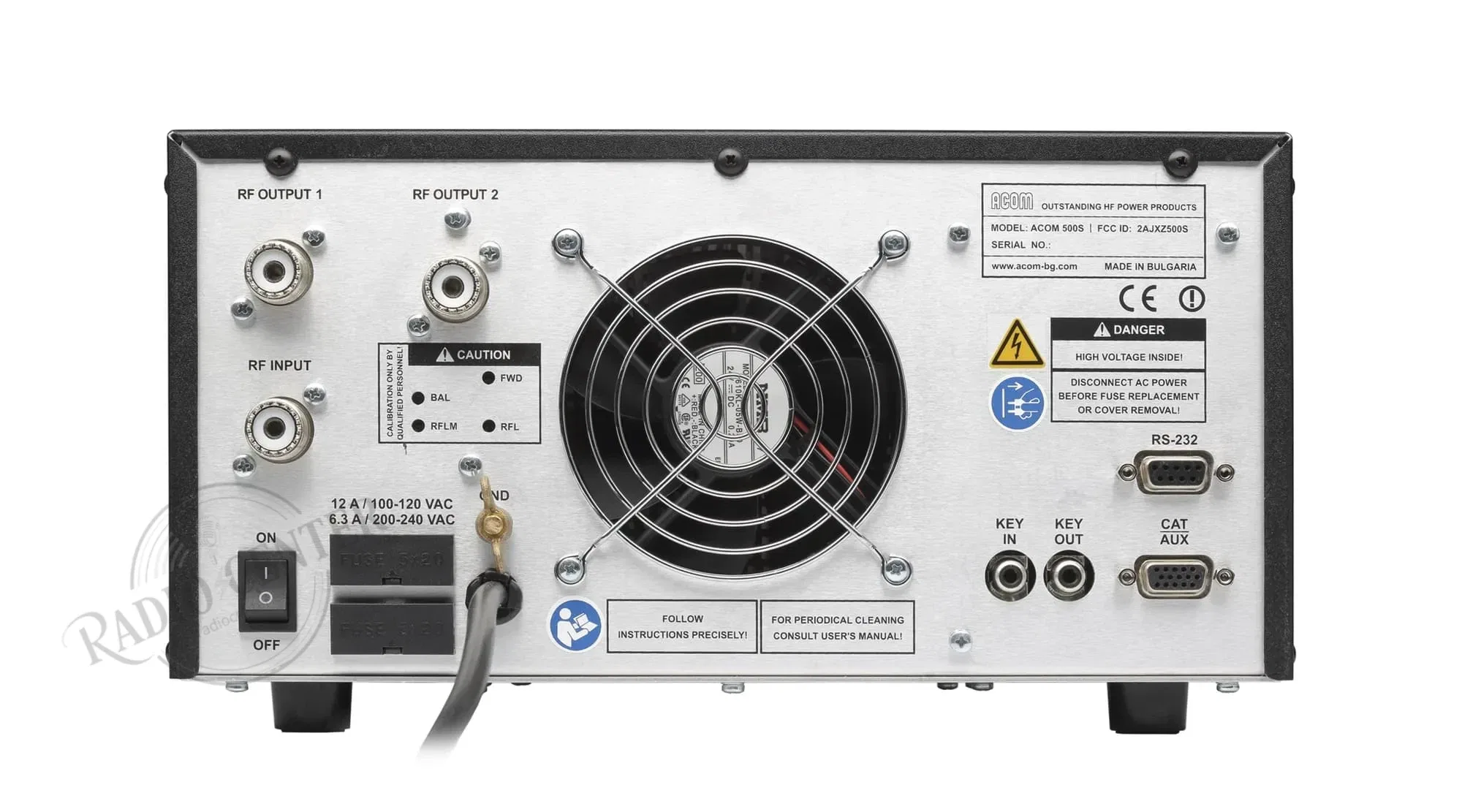

Dos salidas de antena con función diferenciada
El 500S incorpora dos salidas de antena independientes con funciones distintas. La OUTPUT 1 está diseñada específicamente para la integración con los acopladores automáticos ACOM 04AT y ACOM 06AT, permitiendo la gestión de hasta 4 antenas con SWR de hasta 3:1 directamente desde el panel frontal del amplificador. La OUTPUT 2 está destinada a la conexión directa de una antena bien adaptada (SWR inferior a 1,5), sin integración con los acopladores ACOM. Esta diferenciación no es arbitraria: en las bandas de 6 y 4 metros, donde la sensibilidad al SWR es mayor, la OUTPUT 2 es la elección correcta.
Fuente conmutada universal y circuitos de protección inteligentes
La fuente de alimentación conmutada integrada acepta cualquier tensión de red entre 100 y 240 VAC sin selector interno, lo que convierte al 500S en un amplificador verdaderamente universal para uso en cualquier país o con grupos electrógenos de tensión variable. La corrección del factor de potencia (PFC) integrada asegura un consumo limpio de la red eléctrica. Los circuitos de protección trabajan de forma continua en todos los modos, y los datos de los últimos disparos de protección por fallo grave se almacenan en memoria no volátil, facilitando el diagnóstico y el mantenimiento.
VENTAJAS PRINCIPALES
1. 500 W PEP en todas las bandas de 160 m a 4 m sin derating por modo La potencia de salida nominal está disponible en SSB, CW, FM y modos digitales sin restricciones. Muchos amplificadores reducen la potencia permitida en modos de portadora continua como FM o digital; el 500S no lo hace.
2. LDMOS: robustez que marca diferencia en el día a día El transistor LDMOS tolera desadaptaciones que destruirían un transistor bipolar convencional, lo que convierte al 500S en un amplificador más resistente a los accidentes habituales en el shack o en campo.
3. Cambio de banda 100% automático por CAT o por contador interno Sin necesidad de intervención manual al cambiar de banda. Compatible con todos los transceptores con o sin CAT gracias al contador de frecuencia incorporado.
4. Fuente universal 100–240 VAC con PFC integrado Opera con cualquier tensión de red del mundo y con grupos electrógenos de tensión variable, sin necesidad de adaptadores ni selectores internos.

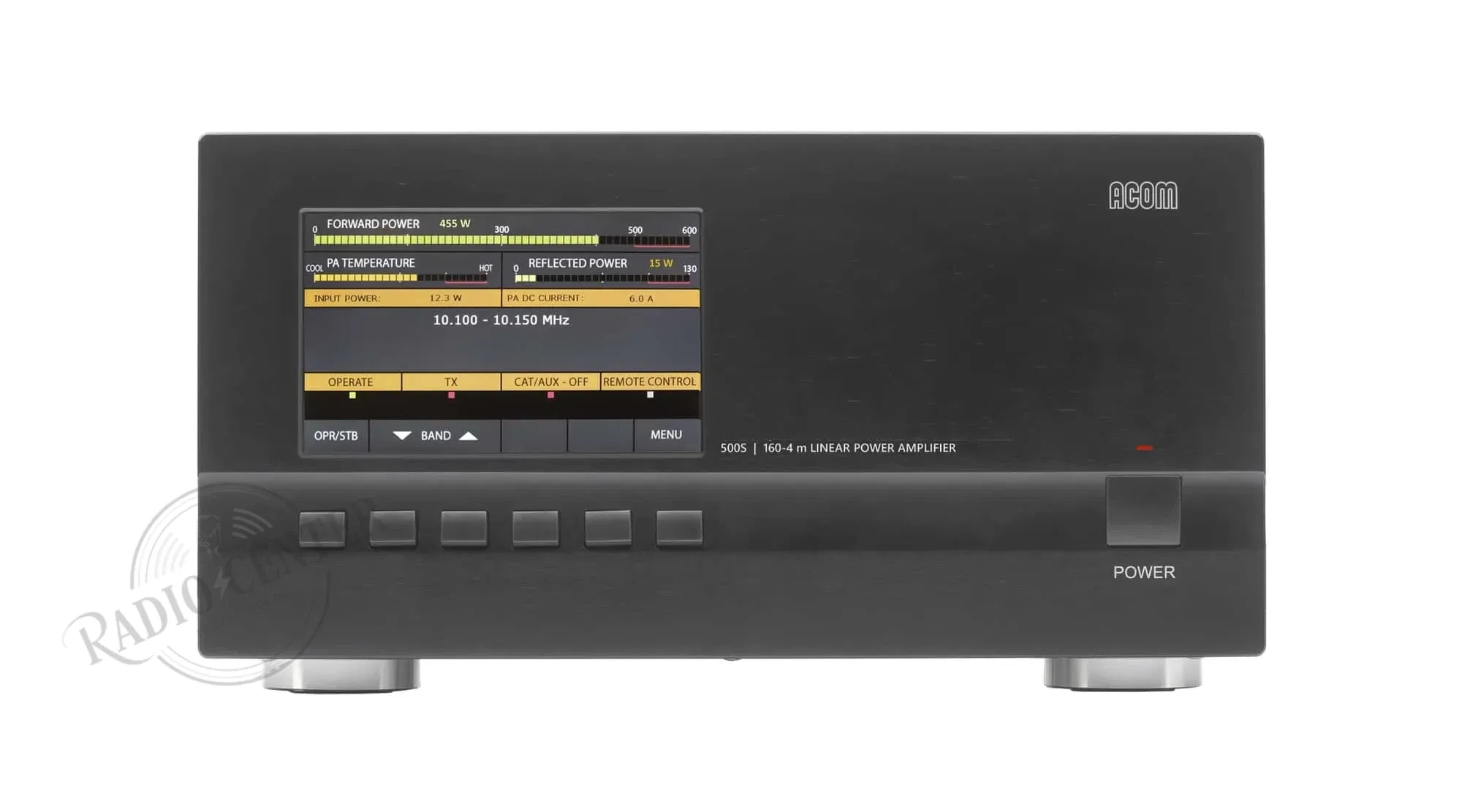

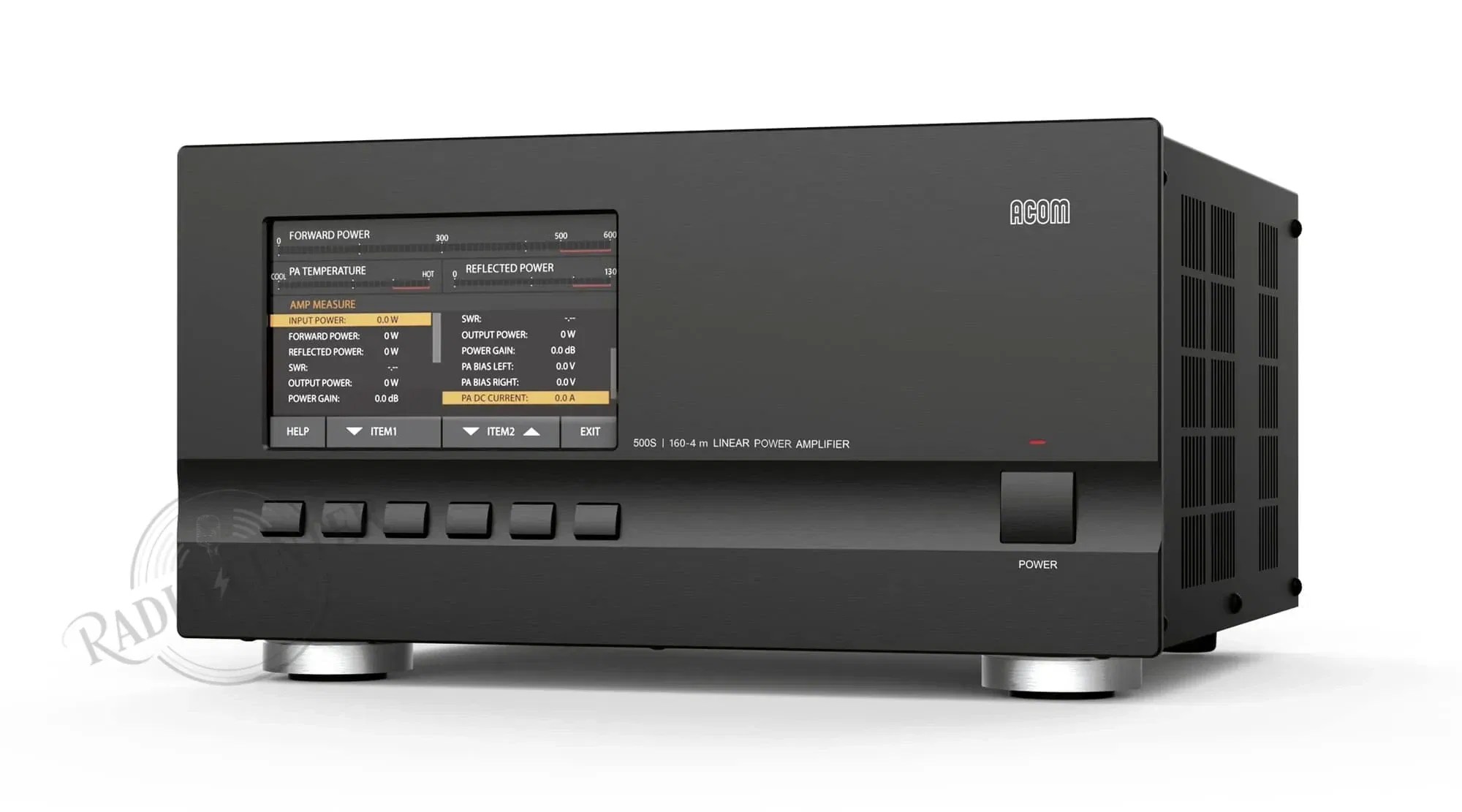

5. Pantalla TFT color de 5″: toda la información visible de un vistazo Potencia de salida, potencia reflejada, temperatura de la etapa de potencia, banda activa y mucho más, en una pantalla de alta resolución que permite monitorizar el estado del amplificador en todo momento.
6. Control remoto por RS-232 e integración con eBox para operación vía internet Preparado para operación remota completa, tanto por puerto serie como a través de internet mediante el dispositivo ACOM eBox, lo que lo convierte en un amplificador apto para estaciones de control remoto.
TABLA DE ESPECIFICACIONES TÉCNICAS
| Parámetro | Valor |
|---|---|
| Fabricante | ACOM |
| Modelo | 500S |
| Tipo de amplificador | Lineal solid-state (estado sólido) |
| Tecnología de transistor | LDMOS |
| Rango de frecuencia | 1,8 – 70,5 MHz (160 m, 80 m, 60 m, 40 m, 30 m, 20 m, 17 m, 15 m, 12 m, 10 m, 6 m, 4 m) |
| Potencia de salida nominal | 500 W PEP o digital (todos los modos) |
| Potencia de excitación necesaria | < 25 W |
| SWR hacia el transceptor (entrada) | < 1,5 en todo el rango — sin resintonización |
| SWR máximo admitido en OUTPUT 1 | Hasta 3:1 (con acopladores ACOM 04AT / 06AT) |
| SWR máximo admitido en OUTPUT 2 | < 1,5 (antena directa o acoplador no-ACOM) |
| Salidas de antena | 2 (OUTPUT 1 y OUTPUT 2) |
| Cambio de banda automático | Sí — por CAT o por contador de frecuencia incorporado |
| Control | 6 botones panel frontal / RS-232 / ACOM eBox (internet) |
| Interfaz CAT/AUX | Sí — compatible con todos los transceptores y protocolos habituales |
| Pantalla | TFT color, 5 pulgadas, alta resolución |
| Alimentación | 100–240 VAC ±10%, 50–60 Hz, monofásica — sin selector |
| Consumo máximo AC | ≤ 1.000 VA (factor de potencia ≥ 0,95) |
| Consumo en standby (Low Energy) | < 1 VA |
| Corrección de factor de potencia (PFC) | Sí |
| Protecciones | Circuitos de protección continua en todos los modos — datos de fallos en memoria no volátil |
| Filtros RF | Integrados — supera requisitos EMC |
| Altitud de operación sin degradación | Hasta 3.050 m sobre el nivel del mar |
| Dimensiones (An × Pr × Al) | 291 × 270 × 157 mm |
| Peso (operativo, sin cables) | 7,8 kg |
| Cumplimiento normativo | CE + FCC |
| Compatible con acopladores ACOM | 04AT, 06AT (solo por OUTPUT 1) |
ANÁLISIS TÉCNICO PROFUNDO
LDMOS vs. transistores bipolares: por qué importa el tipo de dispositivo activo
La elección del transistor LDMOS como elemento activo del ACOM 500S no es un detalle de marketing: tiene consecuencias técnicas directas sobre el rendimiento y la fiabilidad del amplificador. Los transistores LDMOS son dispositivos de efecto de campo con una estructura que los hace inherentemente más lineales que los transistores bipolares de RF convencionales. Mayor linealidad significa menor distorsión de intermodulación (IMD) en la señal amplificada, lo que se traduce en una señal más limpia espectralmente y en menor interferencia a estaciones adyacentes. En modos como SSB, donde la linealidad del amplificador es crítica para la calidad del audio en el receptor del corresponsal, esta diferencia es audible.
Además, los transistores LDMOS presentan una curva de transconductancia que satura de forma más gradual que los bipolares, lo que les da una mayor tolerancia a las desadaptaciones de carga. Cuando el SWR de la antena sube por encima del valor nominal —por cambios en las condiciones de propagación, por movimiento del radial de una antena portátil o simplemente por un error de operación—, el LDMOS responde reduciendo su ganancia de forma gradual en lugar de entrar en una avalancha de corriente que destruye el dispositivo en milisegundos. Esta característica, combinada con los circuitos de protección continuos del 500S, hace del amplificador un equipo significativamente más robusto en condiciones reales de operación.
El circuito de entrada de banda ancha: por qué no necesita resintonización
En un amplificador lineal convencional con circuito de entrada sintonizado, el cambio de banda requiere reajustar el circuito de entrada para presentar la impedancia correcta al transistor en la nueva frecuencia. El ACOM 500S utiliza un circuito de entrada de banda ancha que presenta una impedancia de 50 Ω al transceptor en todo el rango de 1,8 a 70,5 MHz sin ningún ajuste. Esto es posible gracias a una red de compensación que mantiene la impedancia de entrada prácticamente constante en todo el rango de frecuencia, al precio de una ligera reducción de la eficiencia de transferencia de potencia comparada con un circuito sintonizado. El resultado neto es un SWR inferior a 1,5 hacia el transceptor en toda la gama de frecuencias, lo que garantiza que el amplificador no altera significativamente las condiciones de trabajo del transceptor y permite el cambio de banda instantáneo sin intervención del operador.
Las dos salidas de antena: integración con el ecosistema de acopladores ACOM
La distinción entre OUTPUT 1 y OUTPUT 2 responde a diferencias reales en la arquitectura de RF de cada salida. OUTPUT 1 incorpora la señalización y el control necesarios para alimentar y controlar los acopladores automáticos ACOM 04AT y ACOM 06AT directamente desde el panel del amplificador, incluyendo la capacidad de gestionar hasta 4 antenas con SWR de hasta 3:1 —un margen que permite trabajar con antenas no perfectamente ajustadas sin necesidad de un acoplador adicional. OUTPUT 2 es una salida de RF pura sin esta señalización de control, pensada para conexión directa a una antena bien adaptada o a un acoplador de otra marca. En las bandas de 6 y 4 metros, donde los circuitos de salida del amplificador son más sensibles al SWR, OUTPUT 2 exige una antena con SWR inferior a 1,5, lo que debe tenerse en cuenta en la planificación de la instalación.
La fuente conmutada con PFC: eficiencia eléctrica real
La fuente de alimentación conmutada (SMPS) del 500S con corrección del factor de potencia (PFC) es técnicamente superior a las fuentes lineales convencionales que utilizaban transformadores de red. La PFC asegura que la corriente absorbida de la red sigue la forma de onda de la tensión de forma casi perfecta, lo que se traduce en un factor de potencia próximo a 1 y en una carga limpia para la instalación eléctrica. En instalaciones con grupos electrógenos —habituales en expediciones DX o en operaciones de emergencia—, la PFC es especialmente relevante porque los generadores pequeños son muy sensibles a las cargas con factor de potencia bajo. La limitación automática de la corriente de irrupción al conectar el amplificador evita el disparo de protecciones en instalaciones con fusibles ajustados al consumo nominal.
Peso y dimensiones: un amplificador de 500 W que cabe en una mochila grande
Con 7,8 kg y unas dimensiones de 291 × 270 × 157 mm, el ACOM 500S es uno de los amplificadores de 500 W más compactos y ligeros disponibles en el mercado. Para ponerlo en contexto: muchos amplificadores de tubos de potencia similar pesan entre 15 y 25 kg y tienen dimensiones que los hacen inamovibles una vez instalados. El 500S puede transportarse a expediciones DX, activaciones de campo o instalaciones temporales sin necesidad de infraestructura especial de transporte, lo que amplía considerablemente su rango de aplicaciones más allá del shack fijo.
