EQUIPO líder en alcance del espectro en tiempo real.
General
| Frecuencia de trabajo |
TX: 1,8001,999, 3,5003,800, 7,0007,200, 10,100, 10,150, |
|
|---|---|---|
| Modos | SSB, CW, RTTY, AM, FM | |
| Números de canales | 101 (99 regulares, 2 scan edges) | |
| Tipo de conector de antena | SO-239 (50Ω) | |
| Alimentación requerida | 13.8V DC ±15% | |
| Consumo de potencia | Tx | 21A (Saliendo con 100W) |
| Rx | 0.9A en modo Stanby, 1.25A (Con el audio al máximo) |
|
| Rango de temperatura de trabajo | –10˚C to +60˚C; 14˚F to 140˚F | |
| Estabilidad de frecuencia | Less than ±0.5ppm (–10˚C to +60˚C; 14˚F to 140˚F) |
|
| Resolución de frecuencia | 1Hz | |
| Dimensiones (W×H×D) (proyecciones no incluidas) |
240×94×238mm; 9.4×3.7×9.4in |
|
| Peso(approximately) | 4.2kg; 9.3lb | |
Transmisor
| Potencia de salida (HF/50MHz) |
SSB/CW/FM/RTTY: 2–100W, AM: 1–25W |
|---|---|
| Sistema de modulación | SSB: Modulación Digital P.S.N. AM: FM: |
| Emisiones no esenciales | Menos de –50dB (Banda HF), Menos de –63dB ( Banda 50MHz) |
| Supresión del portador | Menos de 50dB |
| Bandas laterales indeseadas | Menos de 50dB |
| Impedancia del micrófono | 600Ω |
Receptor
| Sistema de recepción | Muestreo directo superheterodino |
|---|---|
| Frecuencia intermedia | 36kHz |
| Sensibilidad | SSB/CW: (BW: 2.4kHz at 10dB S/N) 1.8–29.999MHz 0.16μV (Preamp 1 ON) 50MHz 0.13μV (Preamp 2 ON) AM: (BW: 6kHz at 10dB S/N FM: (BW: 15kHz at 12dB SINAD) |
| Sensibilidad de squetch (Límite) | SSB: menos de 5.6μV, FM: menos de 0.3μV (HF: Preamp 1 ON, 50MHz: Preamp 2 ON) |
| Selectividad (sharp filter shape) | SSB (BW: 2.4kHz) More than 2.4kHz / –6dB Less than 3.4kHz / –40dB CW (BW: 500Hz) RTTY (BW: 500Hz) AM (BW: 6kHz) FM (BW: 15kHz) |
| Falsa y relación de rechazo de imagen | HF: más de 70dB 50MHz: más de 70dB (Except for ADC Aliasing) |
| Salida potencia de audio | más de 2.5W
10% de distorsión con una carga de 8Ω, 1kHz
|
Sintonizador
| Rango de frecuencias | Bandas de 1.9–50MHz |
|---|---|
| Rango de impedancia coincidente | 16.7Ω–150Ω desequilibrado (VSWR mejor que 1: 3) |
| Precisión de sintonía | VSWR 1: 1.5 o menos |
| Tiempo de sintonización | 2–3 segundos (Máximo 15 segundos) |
El alcance del espectro en tiempo real del IC-7300 es líder en su clase en resolución, velocidad de barrido y rango dinámico. Mientras escucha el audio recibido, puede verificar el alcance del espectro en tiempo real y pasar rápidamente a una señal deseada. Cuando toca por primera vez la pantalla de alcance alrededor de la señal deseada, la parte tocada se amplía. Un segundo toque de la pantalla de alcance cambia la frecuencia de operación y le permite sintonizar con precisión.
Especificaciones del alcance del espectro en tiempo real:
* Número de píxeles mostrados en el nivel de 60dB, al recibir una señal.
Función de cascada de alta resolución
Alcance del espectro + cascada
La combinación de la función de cascada y el alcance del espectro en tiempo real ayuda a mejorar el rendimiento de recepción del IC-7300 y aumenta las oportunidades de QSO sin perder señales débiles. La función de cascada muestra un cambio en la intensidad de la señal durante un período de tiempo y le permite encontrar señales débiles que pueden no ser evidentes en el alcance del espectro.
Alcance del espectro + cascada

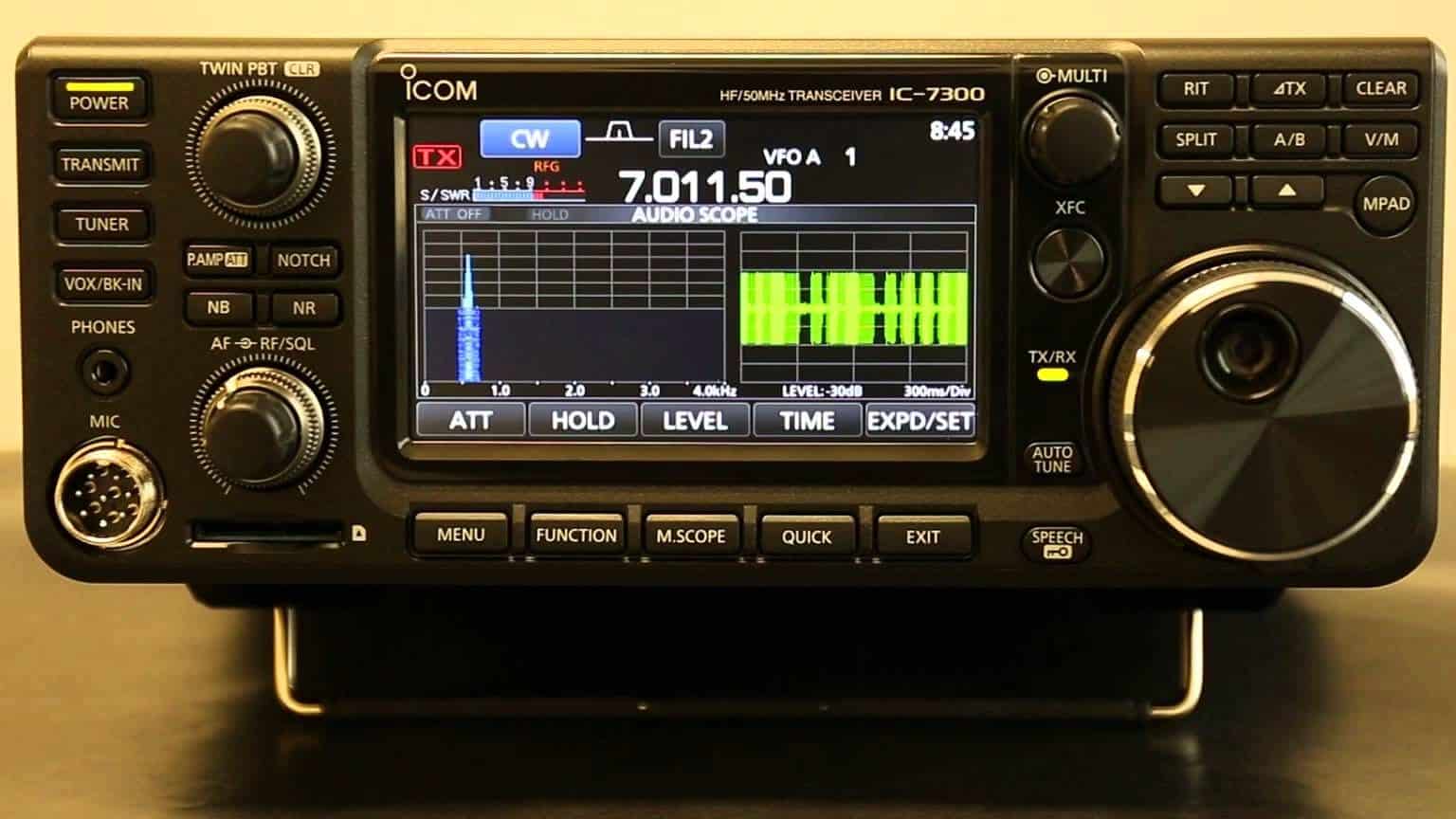

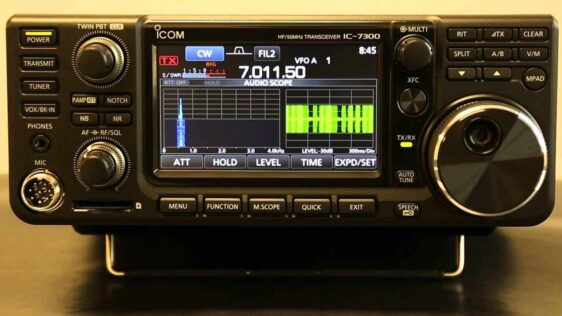

Función de alcance de audio
La función de alcance de audio se puede usar para observar varias características de AF, como el nivel del compresor del micrófono, el ancho del filtro, el ancho del filtro de muesca y la forma de onda de codificación en el modo CW. El audio de transmisión o recepción se puede mostrar en el alcance de la FFT con la función de cascada y el osciloscopio.
Alcance FFT / Osciloscopio + Cascada
Sistema de muestreo directo RF
El IC-7300 emplea un sistema de muestreo de RF directo. Las señales de RF se convierten directamente a datos digitales y se procesan en el FPGA (Arreglo de puerta programable en campo), lo que hace posible simplificar la construcción del circuito. Este sistema es una tecnología líder que hace una época en la radio amateur
Nueva función «IP+»
La nueva función "IP +" mejora el rendimiento del punto de intercepción de tercer orden (IP3). Cuando se recibe una señal débil junto a una fuerte interferencia, el convertidor AD se optimiza contra la distorsión de la señal.
Características líderes de clase de RMDR y ruido de fase
El RMDR del IC-7300 se mejora a aproximadamente 100 dB * (valor típico) y las características del ruido de fase se mejoran en aproximadamente 20 dB (a una separación de frecuencia de 2 kHz) en comparación con el IC-7200. Las características superiores de ruido de fase reducen los componentes de ruido en las señales tanto de recepción como de transmisión.
* A 2 kHz de separación de frecuencia (frecuencia recibida: 14.2MHz, MODO: CW, IF BW: 500Hz)
15 Filtros discretos de paso de banda
 Filtros pasa banda. |
El IC-7300 tiene 15 filtros de paso de banda de RF discretos. La señal de RF solo pasa a través de uno de los filtros de paso de banda, mientras que las señales fuera de rango se rechazan. Las bobinas de factor Q alto se utilizan para minimizar la pérdida en los filtros de paso de banda de RF.
Acoplador de antena integrado.
 Acoplador automático de antena. |
El sintonizador de antena memoriza sus ajustes en función de su frecuencia de transmisión, para que pueda sintonizar rápidamente cuando cambie las bandas de operación. La función de sintonización forzada * permite sintonizar una amplia gama de antenas temporales. * No utilice la función de ajuste forzado, excepto en caso de emergencia. La potencia de transmisión puede reducirse.
Perilla multi-dial para una operación suave
La combinación de la perilla de dial múltiple y la pantalla táctil ofrece un funcionamiento rápido y suave. Cuando presiona la perilla de dial múltiple, los elementos del menú se muestran en el lado derecho de la pantalla. Puede seleccionar un elemento con un toque de la pantalla y ajustar los niveles girando la perilla de marcado múltiple.
Pantalla táctil grande Color TFT LCD
Interfaz táctil.
La gran pantalla LCD TFT táctil de 4,3 pulgadas en color ofrece una operación intuitiva. Con el teclado del software de la pantalla táctil, puede configurar fácilmente varias funciones y editar el contenido de la memoria.
Registro de apilamiento de banda pantalla
Medidor multifunción
Display del menú
Display de opciones / menú.
Teclado alfanumérico para escribir las memorias.
Operación de entrada de frecuencia
Calidad de sonido superior.
Para ofrecer una calidad de sonido superior, se ha incorporado una nueva unidad de altavoces a la que se le asigna un espacio dedicado en el chasis fundido de aluminio.
Chasis fundido a troquel de aluminio.
Nuevo diseño de altavoz.
Ranura de tarjetas SD para guardar sus datos.
 Ranura de memoria SD. (La tarjeta SD no está incluida). |
El IC-7300 puede incluirse en una tarjeta SD, como el audio recibido y transmitido, las memorias de voz, las memorias RTTY / CW, los registros de decodificación RTTY y las imágenes de pantalla capturadas. Los datos de actualización personal y de firmware también se pueden almacenar en la tarjeta SD para una configuración fácil.
Vistra panel trasero del equipo:
