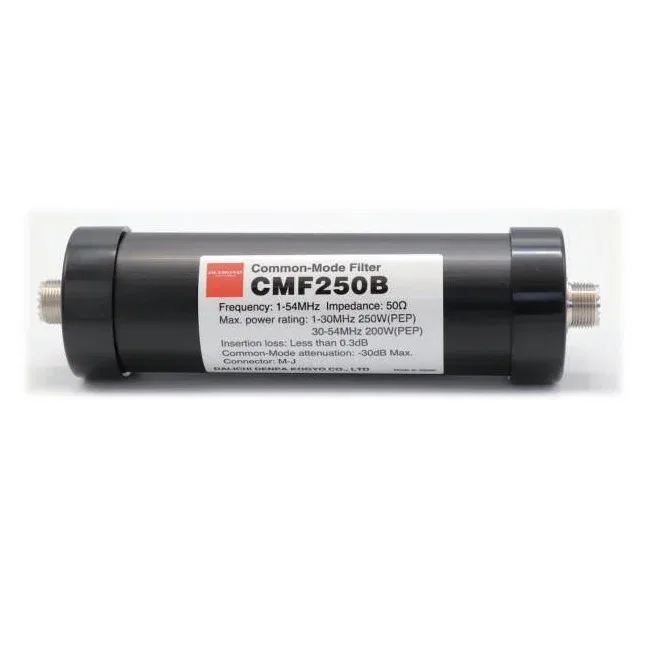

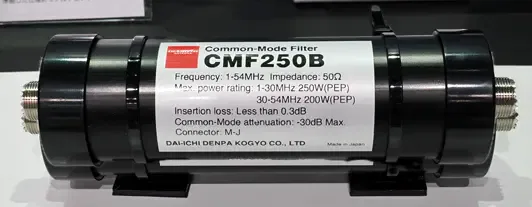

El filtro de antena HF DIAMOND CMF250B es un accesorio esencial para instalaciones de HF que buscan minimizar interferencias electromagnéticas y mejorar la claridad de la señal. Opera en un rango de 1 MHz a 54 MHz, cubriendo todas las bandas HF estándar y proporcionando una solución eficaz para emisiones no deseadas, ruido en línea y problemas de radiación en modo común.
Su diseño es compacto y robusto, con una longitud total de apenas 190 mm (incluyendo conector) y un peso aproximado de 300 g, lo que facilita su instalación incluso en espacios reducidos. Con una atenuación en modo común superior a 30 dB, es muy eficaz reduciendo interferencias y ruido no deseado en radioafición.

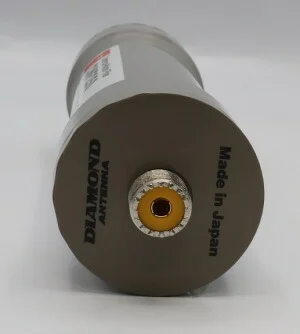

La pérdida de inserción es mínima (< 0,3 dB), garantizando que la señal deseada se transmita casi sin degradación. Su impedancia estándar de 50 Ω y el conector M-J (SO‑239) lo hacen compatible con la mayoría de emisoras/receptores de HF y sistemas coaxiales comunes. Además, mantiene un VSWR inferior a 1,2, asegurando una adaptación adecuada y un rendimiento óptimo.
El CMF250B está diseñado para trabajar con potencia elevada: hasta 250 W PEP en el rango 1–30 MHz y 200 W PEP en el rango 30–54 MHz, lo que lo hace apto tanto para estaciones de radioaficionados de potencia media como para aplicaciones exigentes.
Este filtro es ideal para quienes desean mejorar la calidad de su instalación HF: reduce ruido e interferencias, mejora la relación señal/ruido, favorece una transmisión más limpia y protege tanto el equipo como el entorno de posibles emisiones indeseadas.
Ventajas principales
-
Cobertura amplia: 1 MHz a 54 MHz (todas las bandas HF comunes).
-
Atenuación de modo común superior a 30 dB — reduce interferencias y ruido de radio.
-
Pérdida de señal mínima (< 0,3 dB) — preserva la calidad de la señal.
-
Impedancia estándar de 50 Ω y conector M-J (SO‑239) — compatible con la mayoría de equipos.
-
Soporta hasta 250 W PEP (1–30 MHz) / 200 W PEP (30–54 MHz) — apto para transmisiones de potencia media.
-
VSWR bajo (< 1,2) — garantiza buena adaptación e higiene de la señal.
-
Diseño compacto y ligero (190 mm, ~300 g) — fácil de instalar incluso en espacios reducidos.
Tabla de especificaciones técnicas destacadas
| Especificación | Detalle |
|---|---|
| Frecuencia operativa | 1 MHz – 54 MHz |
| Tipo de dispositivo | Filtro de modo común (common‑mode filter) |
| Atenuación modo común | > 30 dB |
| Pérdida de inserción | < 0,3 dB |
| Potencia máxima recomendada | 250 W PEP (1‑30 MHz) / 200 W PEP (30–54 MHz) |
| Impedancia | 50 Ω |
| VSWR | < 1,2 |
| Conector | M-J (SO‑239) |
| Longitud total | 190 mm |
| Peso | ~300 g |
| Aplicación recomendada | Radioafición HF, estaciones emisoras/receptoras, montaje en coaxial |
