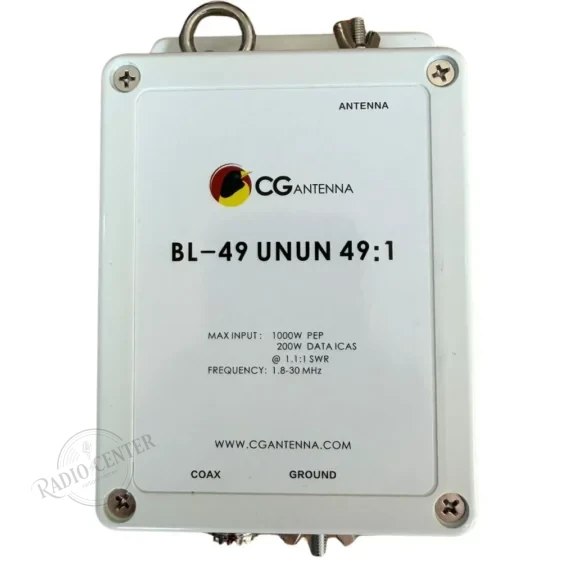

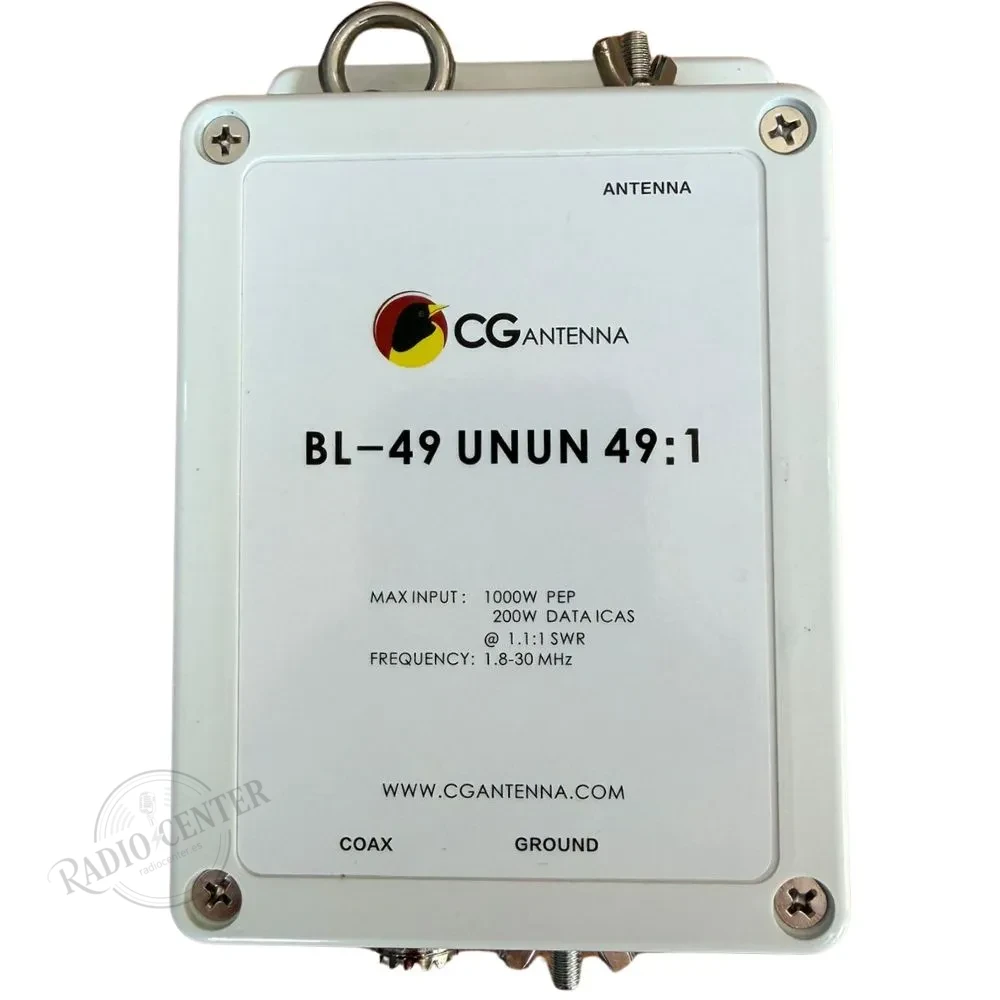

Optimiza tu sistema radiante con el UnUn 49:1 de 600W
El UnUn 49:1 de 600W es el componente crítico para radioaficionados que buscan desplegar antenas de hilo de media onda alimentadas por un extremo (EFHW). Este transformador de impedancia convierte la alta impedancia característica de un hilo resonante (aproximadamente 2450 Ohms) a los 50 Ohms estándar de tu equipo de radio, garantizando una transferencia de energía eficiente y una ROE mínima.
A diferencia de los baluns estándar, este UnUn ha sido diseñado con un núcleo de ferrita de alta permeabilidad que minimiza las pérdidas por inserción y el calentamiento por corrientes de Foucault. Con una capacidad de 600W en picos de potencia (PEP), es la solución equilibrada entre peso y rendimiento para quienes operan en modos como SSB o CW con potencias superiores a los 100W estándar de los transceptores.
Ventajas Principales
- Versatilidad Multibanda: Permite que una antena EFHW resuene en múltiples armónicos (por ejemplo, 40m, 20m, 15m y 10m) con un solo cable radiante.
- Durabilidad en Intemperie: Chasis sellado que protege los componentes internos de la humedad y la corrosión galvánica.

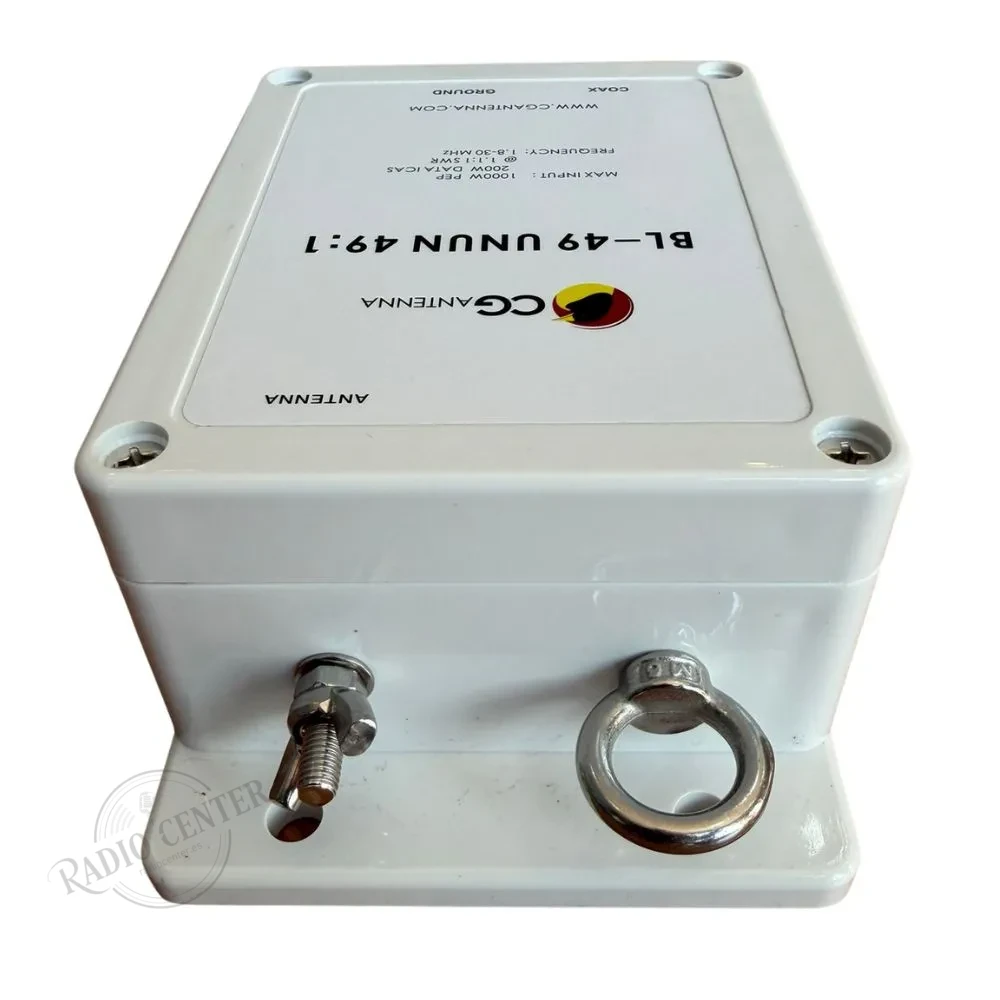

- Facilidad de montaje: Incluye cáncamo de sujeción para liberar la tensión mecánica del cable y asegurar una instalación duradera.
Especificaciones Técnicas
| Parámetro | Valor Detallado |
|---|---|
| Relación de Impedancia | 49:1 |
| Rango de Frecuencia | 1.8 – 30 MHz (Consultar rendimiento en 50MHz) |
| Potencia Máxima | 600W PEP (SSB) / 150W (Modos digitales/CW) |

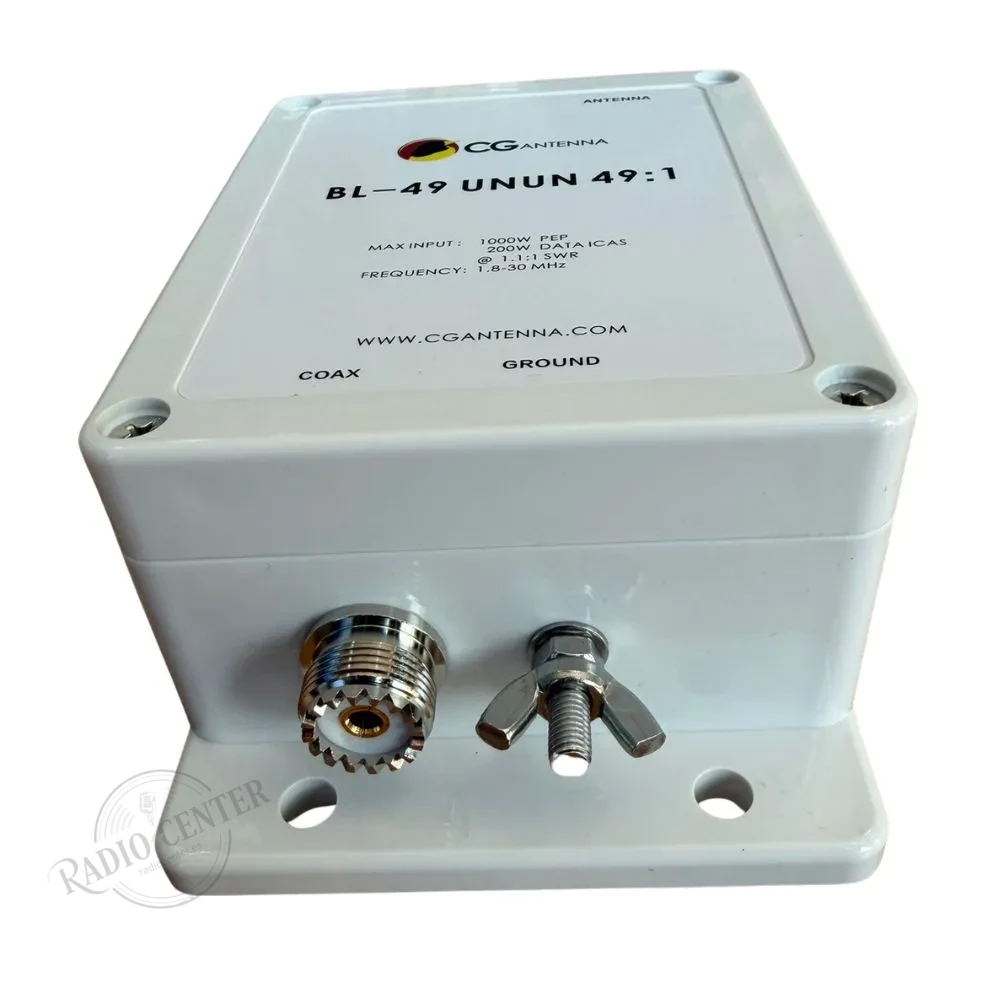

| Conector de Entrada | SO-239 (UHF Hembra) |
| Material del Núcleo | Ferrita de alta calidad |
| Herrajes | Acero inoxidable |
| Dimensiones | Consultar fabricante |
Análisis Técnico Profundo
Desde una perspectiva de ingeniería de radiofrecuencia, el diseño del UnUn 49:1 se centra en la saturación del núcleo. Al utilizar un bobinado de tipo “Autotransformador”, se logra una compensación de capacitancia que ayuda a extender la respuesta en frecuencia hacia las bandas más altas (10 metros).
Es fundamental recordar que para obtener el máximo rendimiento de este dispositivo de 600W, se recomienda el uso de un contra-antena (counterpoise) o asegurar que el cable coaxial tenga una longitud adecuada para actuar como retorno, minimizando así la presencia de corriente de retorno de RF en el cuarto de radio. Su robustez térmica permite periodos de transmisión prolongados sin derivación de la ROE por temperatura.
