CARACTERÍSTICAS:
• Antena para estación base, direccional.
• Banda ancha y de alta ganancia.
• Patrón de radiación altamente simétrico en ambos planos (E y H)
• Protección contra descargas estáticas en tierra DC
• Fabricado en aleación de aluminio anodizado
• Elementos apilados y anclados para obtener más ganancia
• Opcional: soporte basculante para + -20 ° P / N 2113701/380 WY 380-10N Datos eléctricos:

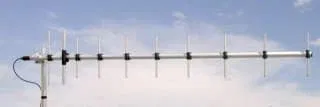

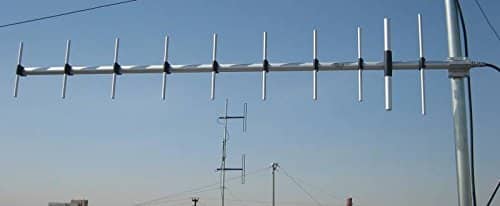

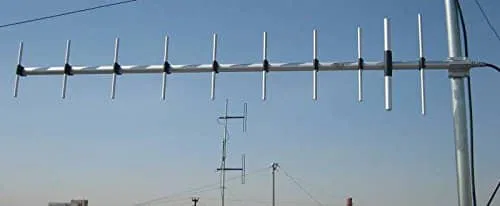

• Tipo: antena yagi de 10 elementos
• Rango de frecuencia: WY 380-10N: 380-440 MHz (sistema TETRA)
• Impedancia: 50Ω desequilibrado
• Radiación (plano H): anchura del haz a -3 dB = 50 ° a la frecuencia central.
• Radiación (plano E): anchura del haz a -3 dB = 45 ° en la frecuencia central.
• Ángulo de radiación: 0 °
• Relación de adelante a atrás: ≥ 18 dB
• Polarización: vertical u horizontal lineal
• Ganancia: 14 dBi
• SWR en ancho de banda: ≤ 1,5: 1
• Máx. Potencia: 150 vatios (CW) a 30 ° C
• Sistema de alimentación / posición: coaxial de teflón RG303 con balun / brazo interior
• Conector: N-hembra con tapa de protección de goma Datos mecánicos:
• Materiales: Anodizado 6063-T5 Aluminio, caucho EPDM, termoplástico UV estabilizado, latón cromado.
• Carga de viento / resistencia: 150 N a 150 Km / h / 120 Km / h
• Superficie del viento: 0.12 m²
• Dimensiones (aprox.): WY 380-10N: 2125 x 400 mm
• Peso aproximado.): WY 380-10N: 2120 gr
• Radio de recorrido: WY 380-10N: 1990 mm
• Temperatura de funcionamiento: -40 ° C a + 60 ° C
• Mástil de montaje: Ø 35-52 mm
