SDRplay RSP1B: un receptor de radio definido por software sin compromisos
El SDRplay RSP1B es la evolución directa del popular RSP1A. Mantiene todo lo que funcionaba bien en su predecesor —cobertura espectral completa, ADC nativo de 14 bits, bajo consumo y precio contenido— y añade mejoras concretas y medibles donde más importa: el rendimiento por debajo de 1 MHz, la región crítica de 50–60 MHz (que incluye la banda de 6 metros tan apreciada en radioafición) y la gestión de señal en el segmento HF. El resultado es un receptor que se toma en serio tanto la escucha casual como el análisis técnico sistemático.
Cobertura espectral de extremo a extremo
Pocos receptores SDR en este segmento de precio ofrecen cobertura continua desde 1 kHz hasta 2 GHz. Eso significa que con una sola unidad y la antena adecuada puedes trabajar con señales de radiodifusión en onda larga, navegar por las bandas de HF, monitorizar el tráfico aéreo en VHF/UHF o explorar telemetría e IoT en la banda L. No hay saltos de frecuencia, no hay hardware adicional: el RSP1B lo gestiona todo desde un único conector SMA de 50 Ω.
Calidad ADC: el corazón del receptor
El convertidor analógico-digital opera en modo nativo de 14 bits para frecuencias de muestreo de hasta 6,048 MSPS. A medida que se incrementa la tasa de muestreo, la resolución se adapta internamente: 12 bits hasta 8,064 MSPS, 10 bits hasta 9,216 MSPS y 8 bits por encima. Este comportamiento no es un defecto de diseño, sino una consecuencia directa del teorema de Nyquist aplicado a la relación ancho de banda-resolución en convertidores de alta velocidad. En la práctica, trabajando en el rango de frecuencias más habitual (HF y VHF), el receptor opera siempre en los modos de mayor resolución.
El ancho de banda de muestreo configurable va desde 200 kHz hasta 8 MHz (pasos intermedios de 300, 600, 1.536, 5, 6 y 7 MHz), lo que permite adaptar el uso de CPU y la resolución espectral según la tarea concreta.
Oscilador TCXO y estabilidad de frecuencia
La referencia de frecuencia es un oscilador de cristal compensado térmicamente (TCXO) con una tolerancia máxima de 0,5 ppm, ajustable por software hasta 0,01 ppm. Para aplicaciones que no requieren un GPSDO externo, este nivel de estabilidad es más que suficiente para decodificación digital, seguimiento de señales débiles o construcción de un panadaptador. La corrección fina por software evita tener que recurrir a referencias externas en la mayoría de los casos de uso.
Filtrado de entrada inteligente
El front-end del RSP1B incorpora un sistema de filtrado automático por subbandas que selecciona el filtro óptimo según la frecuencia sintonizada. El esquema completo incluye un filtro paso bajo a 2 MHz, nueve filtros pasa-banda (desde 2–12 MHz hasta 420–1000 MHz) y un filtro paso alto por encima de 1 GHz. Además, lleva filtros de rechazo dedicados para las bandas más problemáticas: más de 50 dB de atenuación en FM (85–100 MHz), más de 30 dB en OM (660–1550 kHz) y más de 30 dB en DAB (165–230 MHz). Esto reduce enormemente la saturación por señales fuertes sin que el usuario tenga que intervenir manualmente.
Figuras de ruido a lo largo del espectro
El RSP1B ofrece figuras de ruido competitivas en prácticamente toda su cobertura. En VHF central (100–200 MHz) alcanza valores de 3,3 dB; en UHF baja (275 MHz) sube a 6,4 dB y a 3,6 dB en torno a 660 MHz. En HF el rango típico está entre 15 y 22 dB según la frecuencia, valores que se sitúan por encima del piso de ruido atmosférico en la mayor parte de las condiciones reales de recepción. En la banda de 55 MHz —especialmente relevante para radioaficionados de 6 metros— la figura de ruido cae a 5,3 dB, uno de los puntos más destacados de esta revisión respecto a su predecesor.
Software y ecosistema
El RSP1B es compatible con el software SDRuno (Windows), que incluye funciones avanzadas como hasta 16 receptores virtuales simultáneos dentro de una ventana de 10 MHz, medidor de S calibrado y escáner de memorias con búsqueda automática por margen de frecuencias. Para entornos multiplataforma, SDRconnect ofrece soporte nativo para Windows 10+, Linux Ubuntu 22.04 LTS, Raspberry Pi OS (64 bit), macOS Catalina (x64) y macOS Ventura (Apple Silicon). El plugin ExtIO garantiza compatibilidad con HDSDR, SDR Console y otras plataformas de terceros. La API pública permite además desarrollar aplicaciones propias sobre la plataforma.

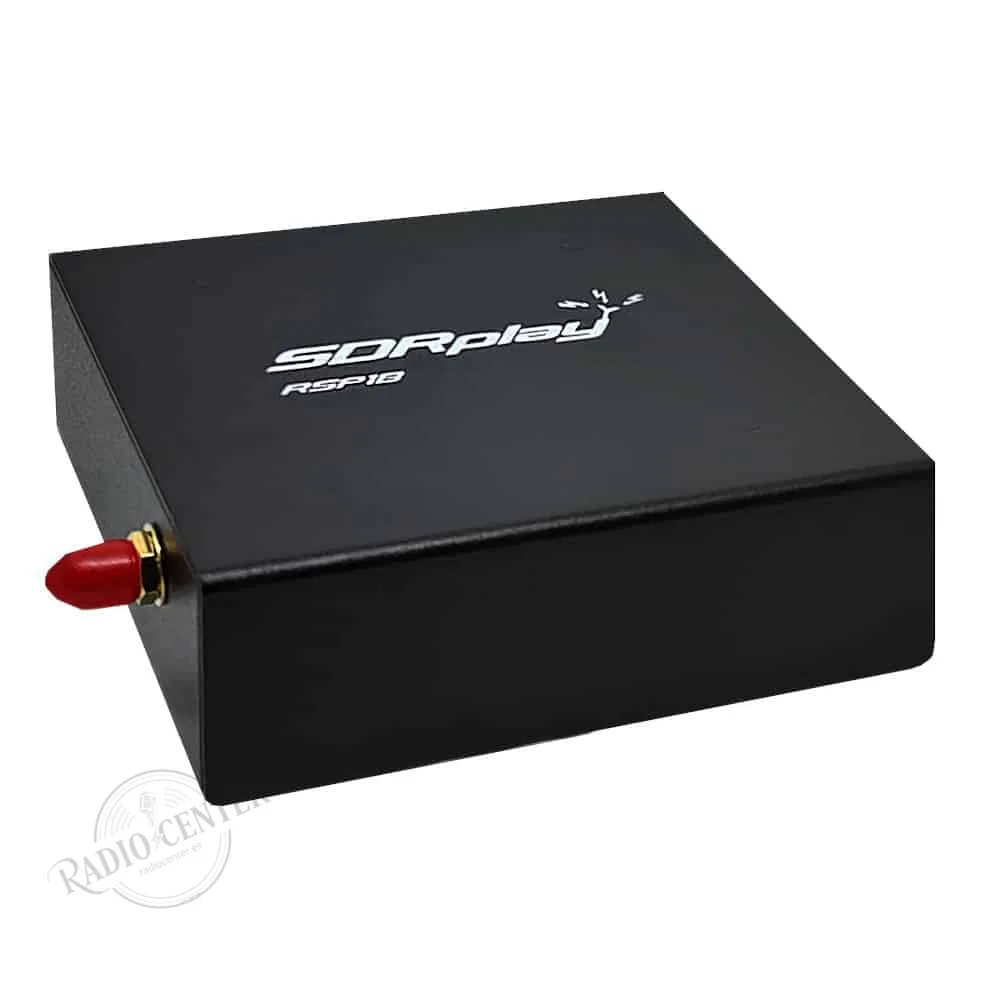

Diseño físico y conectividad
La carcasa es metálica —elemento clave en esta revisión— con dimensiones compactas de 95 × 80 × 30 mm y un peso de 110 g. La alimentación y la transferencia de datos se realizan íntegramente a través de un único conector USB 2.0 tipo B, con un consumo de 120 a 175 mA. El Bias-T seleccionable por software (4,7 V, 100 mA) permite alimentar directamente un preamplificador de bajo ruido montado en la antena sin necesidad de inyectores externos.
Ventajas principales
- Cobertura total sin huecos: desde señales de muy baja frecuencia hasta la banda L, todo desde una sola entrada SMA.
- ADC de 14 bits nativo: mayor rango dinámico que los convertidores de 12 bits habituales en dongles de bajo coste.
- Mejoras reales sobre el RSP1A: mejor rendimiento en LF/MF, 50–60 MHz y gestión de señal en HF, documentadas por el fabricante.
- Carcasa metálica: blindaje mejorado frente a interferencias electromagnéticas externas.
- Ecosistema de software maduro: compatible con las principales plataformas SDR del mercado y con API abierta para desarrolladores.
- Bias-T integrado: alimenta preamplificadores externos directamente desde el receptor sin hardware adicional.
- Multiplataforma real: Windows, Linux, macOS y Raspberry Pi con soporte activo del fabricante.
- TCXO de alta estabilidad: 0,5 ppm de tolerancia, ajustable a 0,01 ppm por software.
Aplicaciones típicas
El RSP1B se adapta a un abanico muy amplio de usos: monitorización de tráfico aeronáutico (VHF/UHF), recepción de meteorología satelital (NOAA, Meteor-M), radioafición en todas las bandas HF y VHF, decodificación de señales digitales (ADS-B, AIS, APRS, DMR, D-STAR, FT8), escucha de bandas ISM e IoT, uso como panadaptador junto a un transceptor convencional, o simplemente exploración y aprendizaje del espectro radioeléctrico.
| Parámetro | Especificación |
|---|---|
| General | |
| Marca / Modelo | SDRplay RSP1B |
| Dimensiones | 95 × 80 × 30 mm |
| Peso | 110 g |
| Carcasa | Metálica (blindada) |
| Consumo | 120 – 175 mA |
| RF y Cobertura | |
| Rango de frecuencias | 1 kHz – 2 GHz (cobertura continua) |
| Tolerancia de frecuencia | 0,5 ppm máx. (ajustable a 0,01 ppm) |
| Oscilador | TCXO de alta estabilidad |
| Conector de antena | SMA hembra, 50 Ω |
| Potencia máxima de entrada (continua) | 0 dBm |
| Potencia máxima de entrada (intermitente) | +10 dBm |
| Conversión analógico-digital (ADC) | |
| Resolución nativa | 14 bits (hasta 6,048 MSPS) |
| Resolución a mayor tasa de muestreo | 12 bits (6,048 – 8,064 MSPS) / 10 bits (8,064 – 9,216 MSPS) / 8 bits (> 9,216 MSPS) |
| Tasa de muestreo | 2 MSPS – 10,66 MSPS |
| Anchos de banda (–3 dB) | |
| Anchos de banda seleccionables | 200 kHz / 300 kHz / 600 kHz / 1,536 MHz / 5 MHz / 6 MHz / 7 MHz / 8 MHz |
| Figura de ruido típica | |
| 300 kHz | 22 dB |
| 2 MHz | 18 dB |
| 12 MHz | 15 dB |
| 55 MHz | 5,3 dB |
| 100 – 200 MHz | 3,3 dB |
| 386 MHz | 7,7 dB |
| 660 MHz | 3,6 dB |
| 1.500 MHz | 5,0 dB |
| 1.800 MHz | 6,3 dB |
| Filtros de rechazo | |
| Rechazo FM (85–100 MHz) | > 50 dB |
| Rechazo OM (660–1550 kHz) | > 30 dB |
| Rechazo DAB (165–230 MHz) | > 30 dB |
| Bias-T y conectividad | |
| Bias-T | 4,7 V / 100 mA (seleccionable por software) |
| Interfaz USB | USB 2.0 alta velocidad, tipo B |
| Modos de frecuencia intermedia (FI) | |
| FI cero | Todos los anchos de banda |
| Baja FI | Anchos de banda ≤ 1,536 MHz |
| Software compatible | |
| Software oficial | SDRuno (Windows), SDRconnect (multiplataforma) |
| Software de terceros | HDSDR, SDR Console, CubicSDR, SDRangel, N1MM (vía plugin ExtIO) |
| Sistemas operativos | Windows 10+, Linux Ubuntu 22.04+, Raspberry Pi OS 64 bit, macOS 10.15+ (x64), macOS 13+ (Apple Silicon) |
| API | API abierta oficial disponible para desarrollo de aplicaciones |
Análisis técnico profundo: SDRplay RSP1B
1. Arquitectura de recepción: por qué importa el ADC de 14 bits
La diferencia fundamental entre un dongle SDR de bajo coste y un receptor como el RSP1B no está únicamente en el rango de frecuencias, sino en la calidad del proceso de digitalización. Un ADC de 14 bits proporciona teóricamente un rango dinámico libre de espurios (SFDR) superior en varios dB respecto a uno de 8 o 12 bits. En la práctica, esto se traduce en menor distorsión armónica cuando hay señales fuertes presentes en el mismo segmento espectral que la señal de interés, algo especialmente crítico en HF donde emisoras de AM de alta potencia conviven con señales débiles de radioaficionados o balizas.
El RSP1B utiliza una topología de conversión directa (zero-IF) para todos los anchos de banda, y conversión a baja FI (low-IF) para anchos de banda iguales o inferiores a 1,536 MHz. La conversión a baja FI minimiza el problema del DC offset y las imágenes de portadora propias del zero-IF, mejorando la calidad de recepción en señales estrechas como SSB, CW o modos digitales de baja velocidad.
2. El TCXO y su impacto en aplicaciones prácticas
La estabilidad de 0,5 ppm del TCXO del RSP1B puede parecer un dato menor, pero tiene consecuencias muy tangibles. A 1 GHz, 0,5 ppm equivale a una desviación máxima de 500 Hz. Para decodificación de FT8 (que tolera offsets de varios Hz), recepción ADS-B o seguimiento de satélites, este nivel de estabilidad es completamente adecuado sin corrección adicional. La posibilidad de ajuste fino a 0,01 ppm por software —mediante comparación con señales de referencia conocidas— abre la puerta a aplicaciones de metrología de frecuencia o calibración de osciladores sin necesidad de un GPSDO externo.
3. Sistema de filtrado front-end: protección activa del ADC
El front-end del RSP1B implementa un banco de filtros que se conmuta automáticamente según la frecuencia sintonizada. Este diseño protege al ADC de la saturación por señales fuera de banda —el talón de Aquiles de muchos receptores SDR de menor coste que exponen el ADC directamente al espectro completo. Los filtros de rechazo específicos para FM (>50 dB en 85–100 MHz), OM (>30 dB) y DAB (>30 dB) son especialmente relevantes en entornos urbanos donde estas emisoras generan niveles de campo muy elevados que pueden saturar un receptor sin filtrado adecuado.
4. Figura de ruido: comportamiento real en cada banda
Los valores de figura de ruido publicados por el fabricante muestran un patrón coherente con la física del diseño. En LF y MF (por debajo de 2 MHz) la figura de ruido es elevada (18–22 dB), pero en estas frecuencias el ruido atmosférico e industrial domina ampliamente el piso de ruido del sistema, por lo que la figura de ruido del receptor tiene un impacto menor sobre la sensibilidad real. En VHF (100–200 MHz), el RSP1B alcanza sus mejores valores (3,3 dB), lo que lo hace especialmente competente para recepción de satélites meteorológicos, tráfico aéreo y modos digitales de VHF. La banda de 50–60 MHz, con 5,3 dB, supone una de las mejoras más documentadas respecto a la versión anterior.
5. Bias-T: utilidad práctica para antenas activas
La presencia de un Bias-T controlado por software (4,7 V, 100 mA) convierte al RSP1B en una plataforma compatible con la mayoría de preamplificadores de bajo ruido comerciales para recepción SDR. Esta tensión es suficiente para alimentar amplificadores como los basados en los circuitos integrados BGA614, PSA4-5043 o similares, habitualmente utilizados en antenas activas de banda ancha o sistemas de antena remota. El control por software evita la necesidad de inyectores externos y simplifica la instalación.
6. Compatibilidad con SDRangel y usos avanzados
Más allá de SDRuno y SDRconnect, el RSP1B es compatible con SDRangel, una plataforma de código abierto que permite implementar cadenas de recepción y demodulación completas, incluyendo nodos de red LoRa, demoduladores DMR/D-STAR, receptores AIS para seguimiento marítimo y modos experimentales de MIMO con múltiples dispositivos SDR. La API abierta de SDRplay es el elemento habilitador de esta flexibilidad, ya que permite que proyectos de terceros mantengan soporte actualizado sin depender de controladores propietarios.
7. Limitaciones a tener en cuenta
El RSP1B es un receptor de alta calidad, pero tiene limitaciones inherentes a su arquitectura que conviene conocer. La potencia máxima continua admisible en la entrada es de 0 dBm (1 mW); superar este umbral de forma sostenida puede dañar el front-end. Para instalaciones próximas a transmisores, es recomendable añadir atenuadores o filtros de paso de banda adicionales. Tampoco incluye un segundo port de antena ni cancelación de ruido por diversidad, funciones presentes en modelos de gama superior de la misma familia. Por último, el software SDRuno no es compatible con versiones de Windows anteriores a la 10, lo que puede ser relevante en entornos con hardware antiguo.
