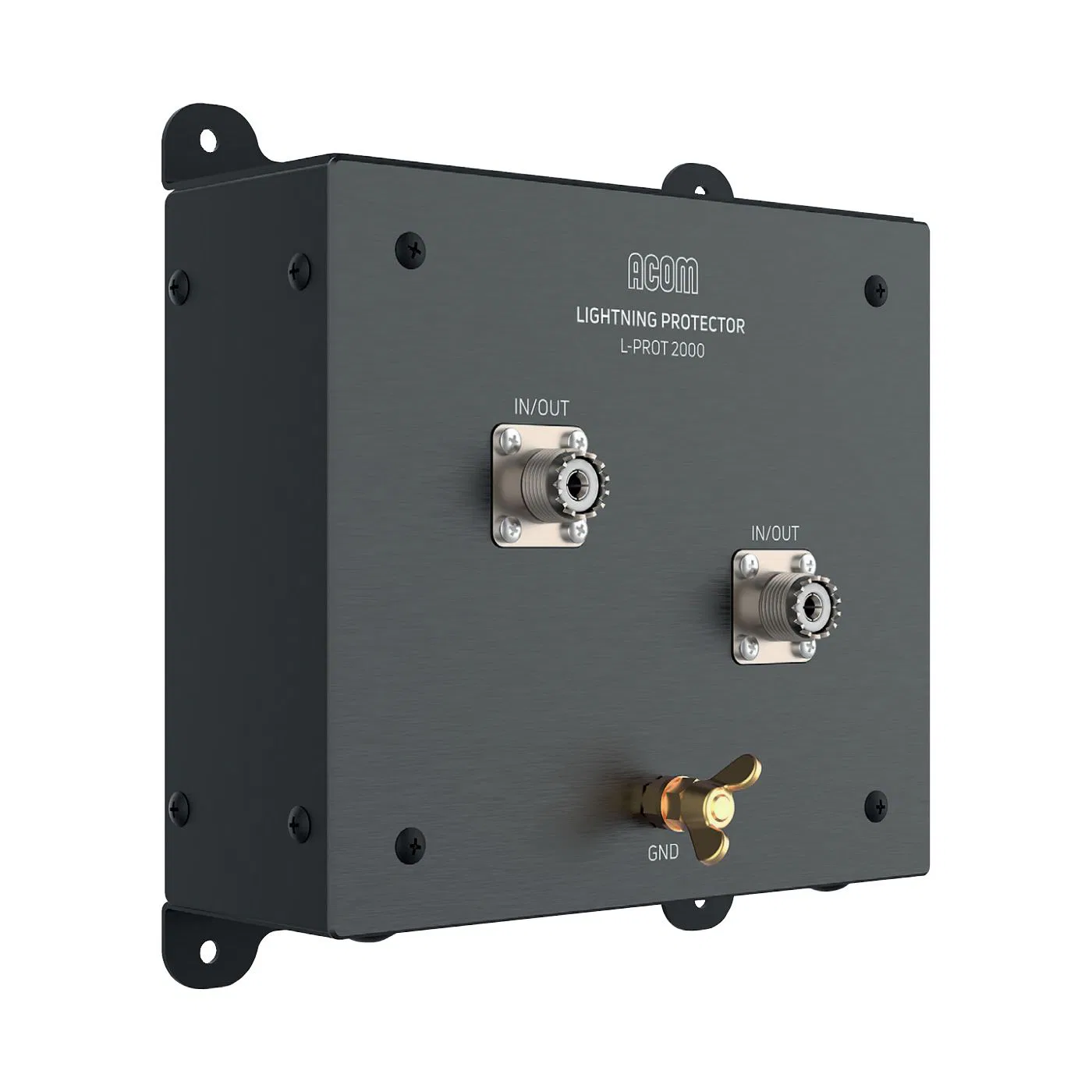

El modelo L‑PROT 2000 es un dispositivo diseñado para proteger sistemas de transmisión y recepción en la banda de 1,8 a 54 MHz. Su capacidad de carga de hasta 2000 W lo convierte en una opción adecuada para instalaciones de alta potencia. Este protector actúa eficazmente contra descargas eléctricas, cargas estáticas y sobretensiones.
Su diseño bidireccional permite una instalación rápida sin importar la orientación de entrada o salida. La carcasa robusta, apta para uso en exteriores, facilita su colocación cerca del punto de conexión a tierra. Incorpora descargadores de chispas de aire de alto rendimiento que ofrecen mayor durabilidad frente a impactos repetidos.
Además de su función protectora, ayuda a reducir interferencias causadas por fenómenos meteorológicos, como viento, lluvia o nieve. El circuito interno bloquea la circulación de corriente continua, y su baja pérdida por inserción asegura un rendimiento óptimo sin comprometer la calidad de la señal.
Este dispositivo es ideal para entornos exigentes, ofreciendo protección continua incluso en condiciones climáticas extremas.
VENTAJAS PRINCIPALES
- Protección eficaz frente a rayos y sobretensiones.
- Operación en un amplio rango de frecuencias: 1,8 MHz a 54 MHz.
- Soporta hasta 2000 W de potencia.
- Diseño bidireccional para instalación sin errores.
- Carcasa resistente para uso en exteriores.
- Reducción de interferencias por condiciones climáticas.
- Bloqueo de corriente continua entre entrada y salida.
- Mínima pérdida por inserción (máx. 0,03 dB).
ESPECIFICACIONES TÉCNICAS DESTACADAS
| Característica | Valor |
|---|---|
| Rango de frecuencia | 1,8 MHz – 54 MHz |
| Potencia máxima | 2000 W |
| Impedancia | 50 Ω |
| Pérdida por inserción | Máx. 0,03 dB |
| Corriente continua | No permitida |
| Corriente de descarga máx. | 20 kA (8/20 µs) |
| Temperatura de operación | ‑40 °C a +60 °C |
| Peso | 600 g |
| Dimensiones | 175 × 193 × 66 mm |
| Tipo de conectores | PL hembra en entrada y salida |
| Color | Negro |
El ACOM L‑PROT 2000 emplea un sistema de descargadores de chispas de aire (air‑gap spark gaps) que ofrecen una vía fiable de disipación de impulsos de alta energía generados por rayos o sobretensiones. A diferencia de los descargadores de gas clásicos, estos elementos soportan múltiples impactos sin deteriorarse, lo que garantiza una vida útil más prolongada en entornos exigentes.

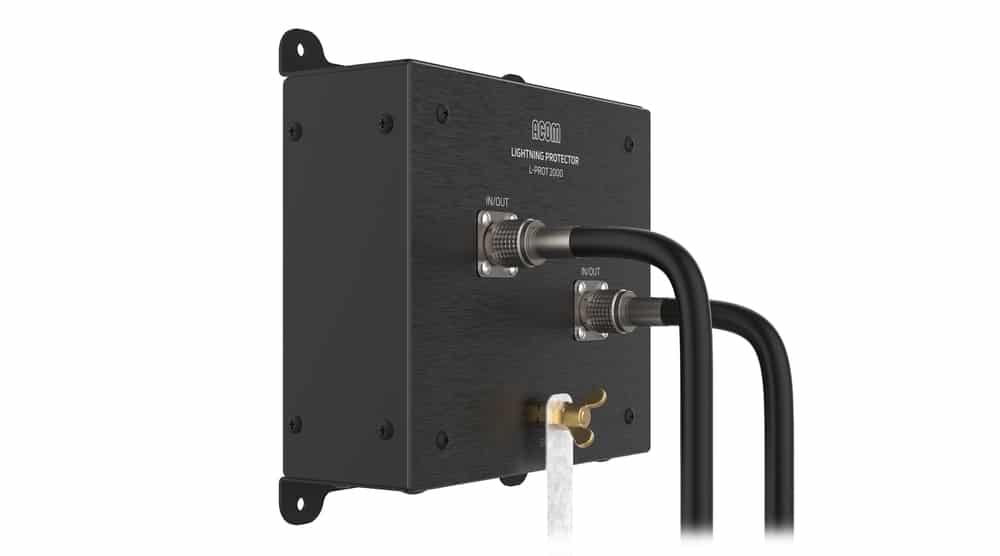

El diseño bidireccional permite conectar indistintamente la entrada o salida, lo que facilita la instalación en campo sin necesidad de verificar polaridad. La conexión a tierra se realiza mediante una tuerca de mariposa, simplificando la puesta a tierra en la barra de protección o en la toma de tierra del edificio.
El dispositivo bloquea la corriente continua entre sus extremos, lo que es ideal para sistemas donde no debe fluir DC (por ejemplo, antenas sin alimentación activa). La pérdida mínima (máx. 0,03 dB) asegura que la calidad de la señal HF apenas se vea afectada, manteniendo una operación óptima sin degradación del sistema.

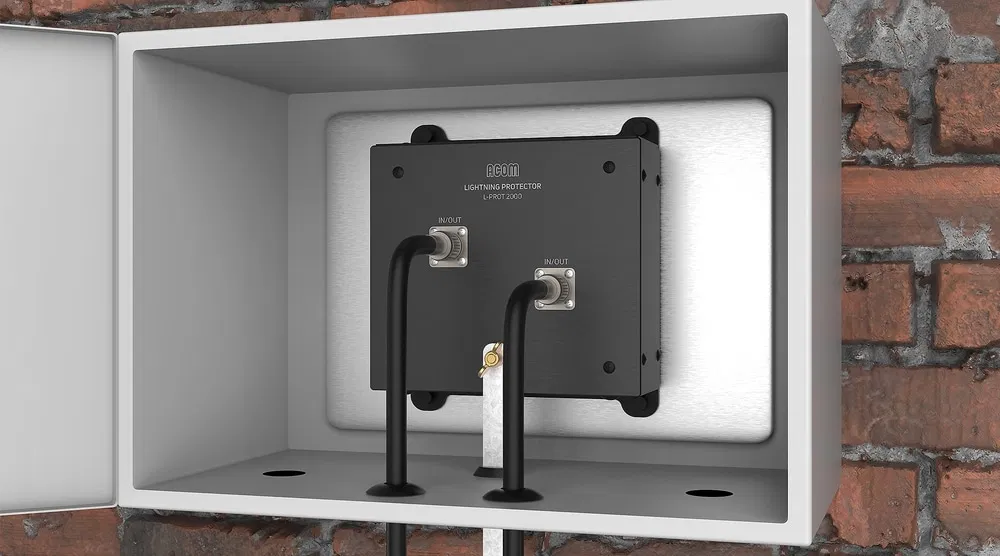

La construcción robusta y preparada para exterior, junto con un amplio rango de temperatura de funcionamiento, lo hace adecuado tanto para instalación en casetas exteriores como en estaciones base profesionales. Su conectividad mediante casquillo PL lo hace compatible con cableado coaxial estándar de radioaficionados y aplicaciones RF de 50 Ω.
