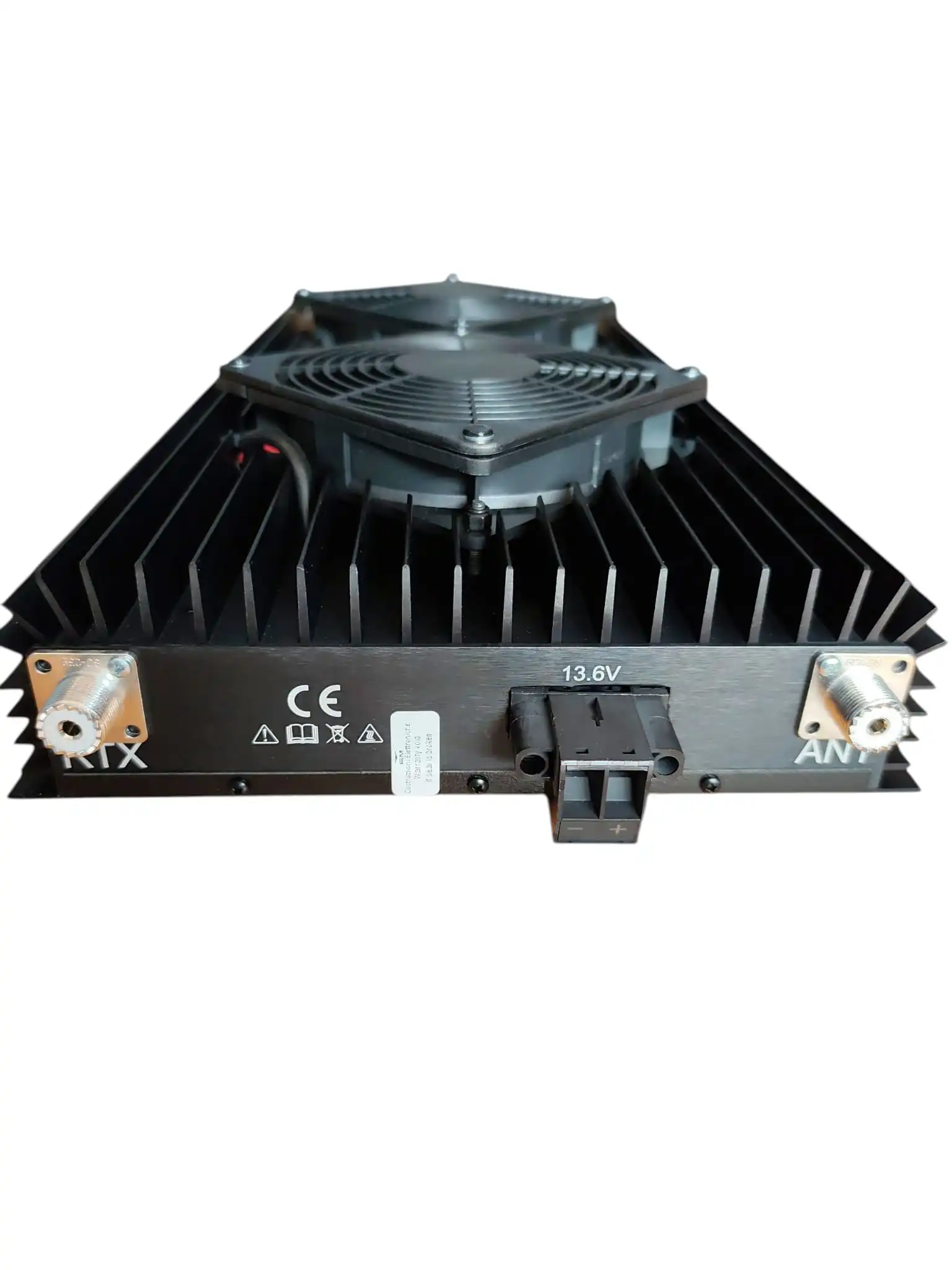

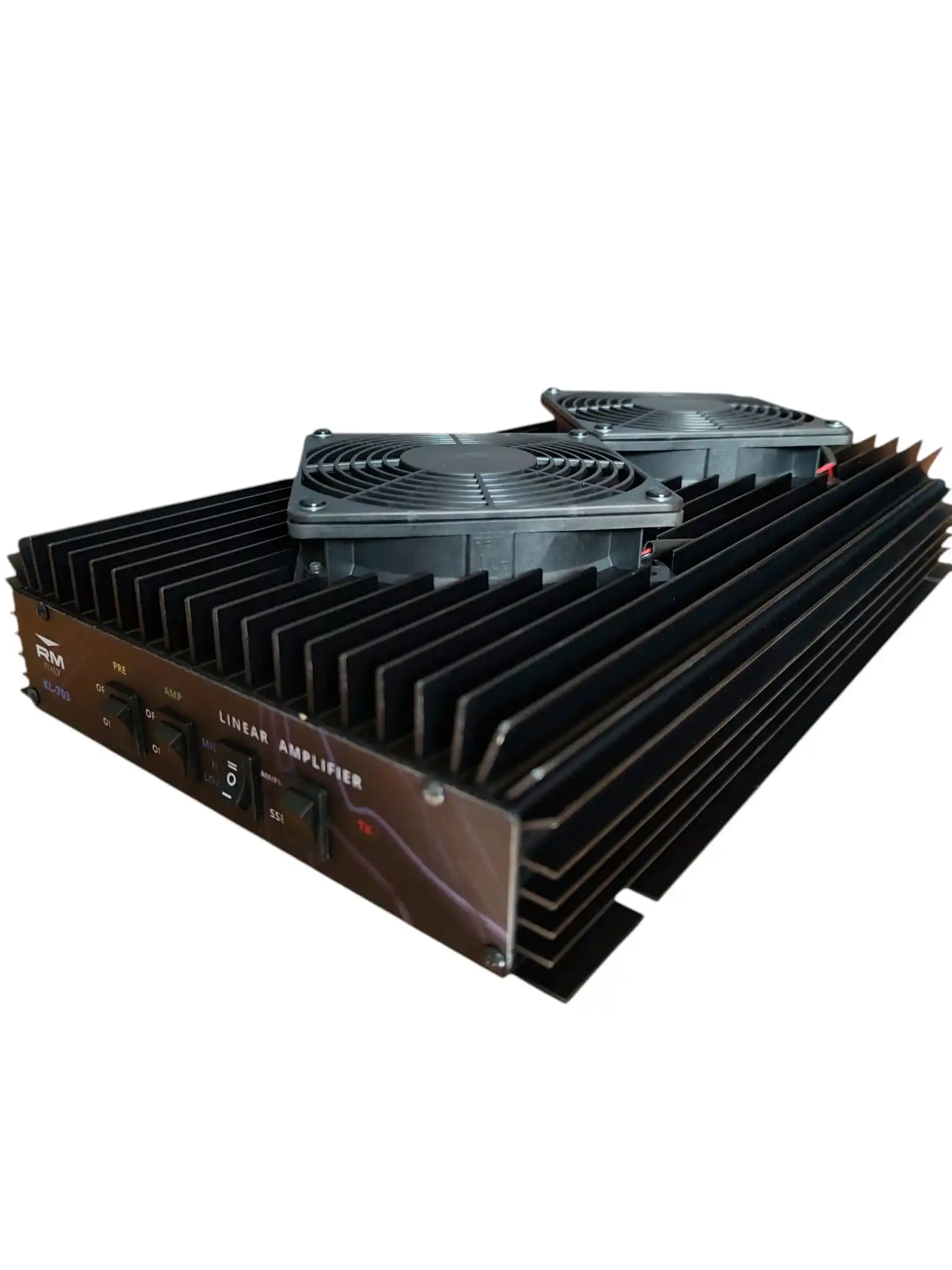

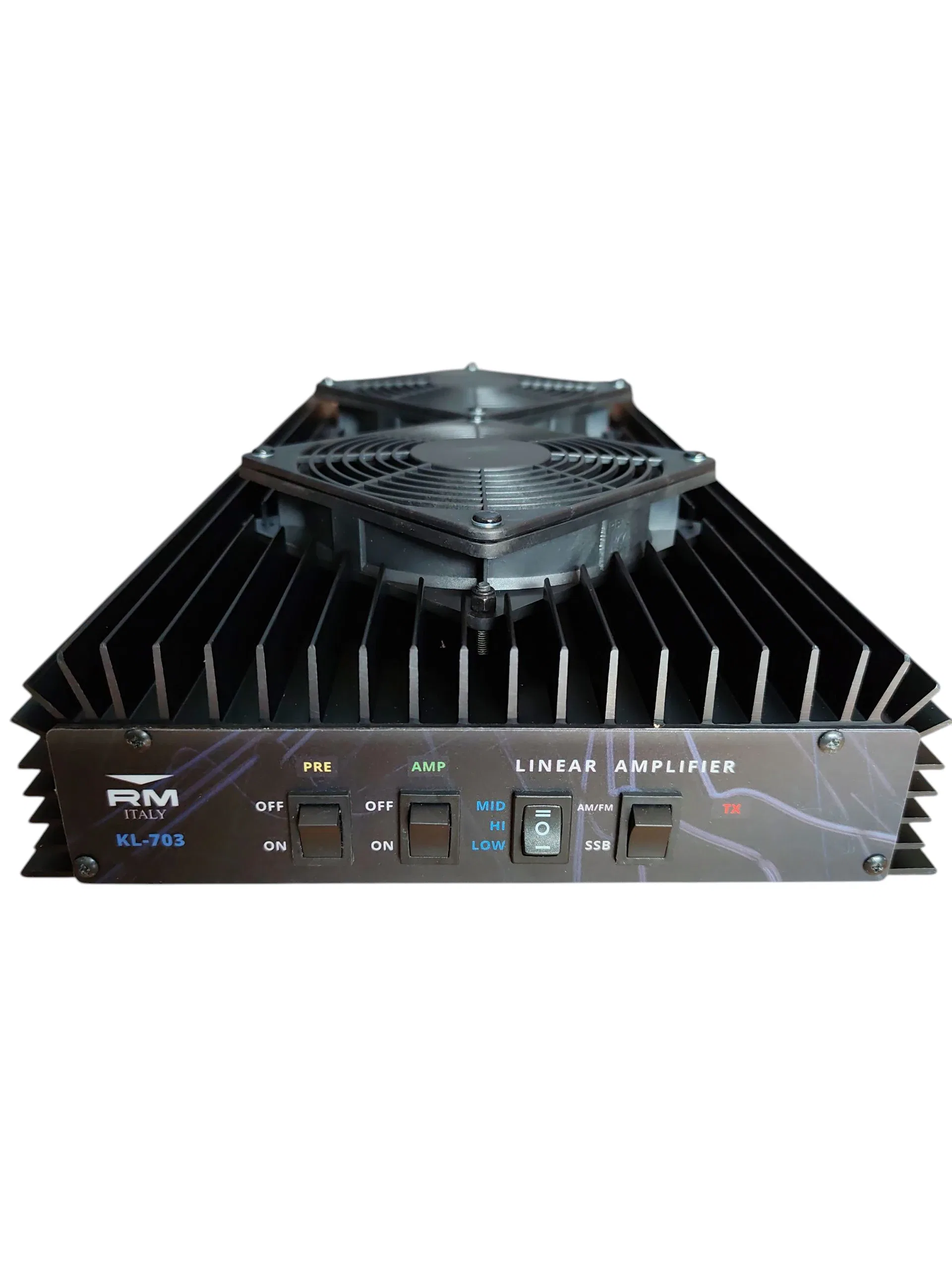

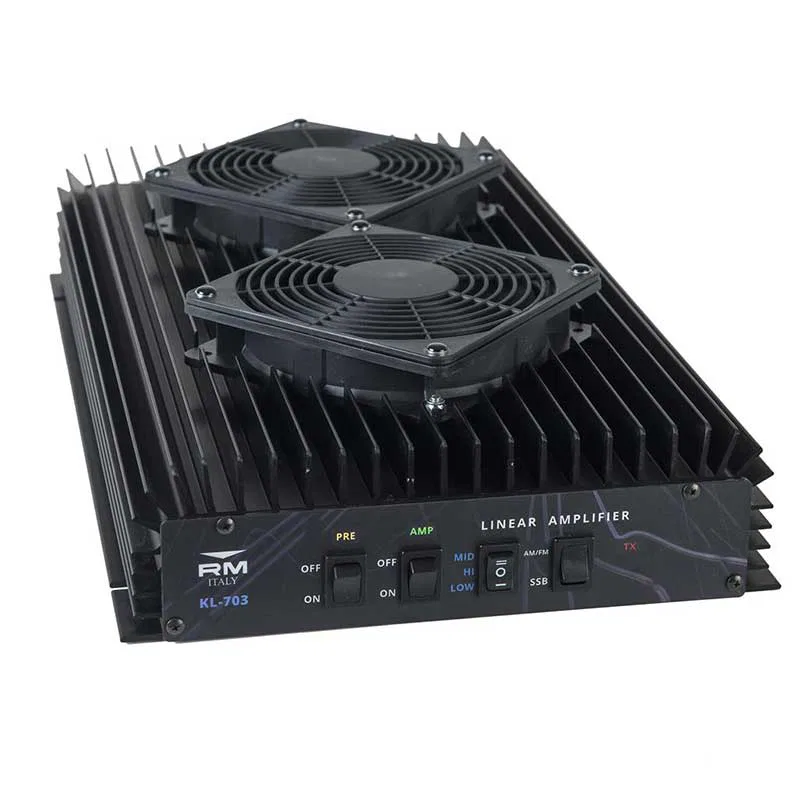

KL-703 RM ITALY AMPLIFICADOR HF 500W

Nuevo amplificador lineal KL703RM Italy. Con preamplificador de antena. Opción de elegir tres niveles de potencia.

RM ITALY lanza uno de sus modelos más «bestias» para HF. Con apróximadamente 35 vatios de potencia por 500 vatios. Por lo que se requiere una fuente de alimentación de un mínimo de 50 amperios.

Características principales:

Frecuencias: 25-30 MHz.
Voltaje: 12-14 VDC.
Consumo: 50 A.
Potencia entrada: 1-30 W
Potencia salida máx.: 500 W PEP
Modos: AM/FM/SSB/CW
Fusible: 3×10 A.
Protección contra inversión de polaridad.

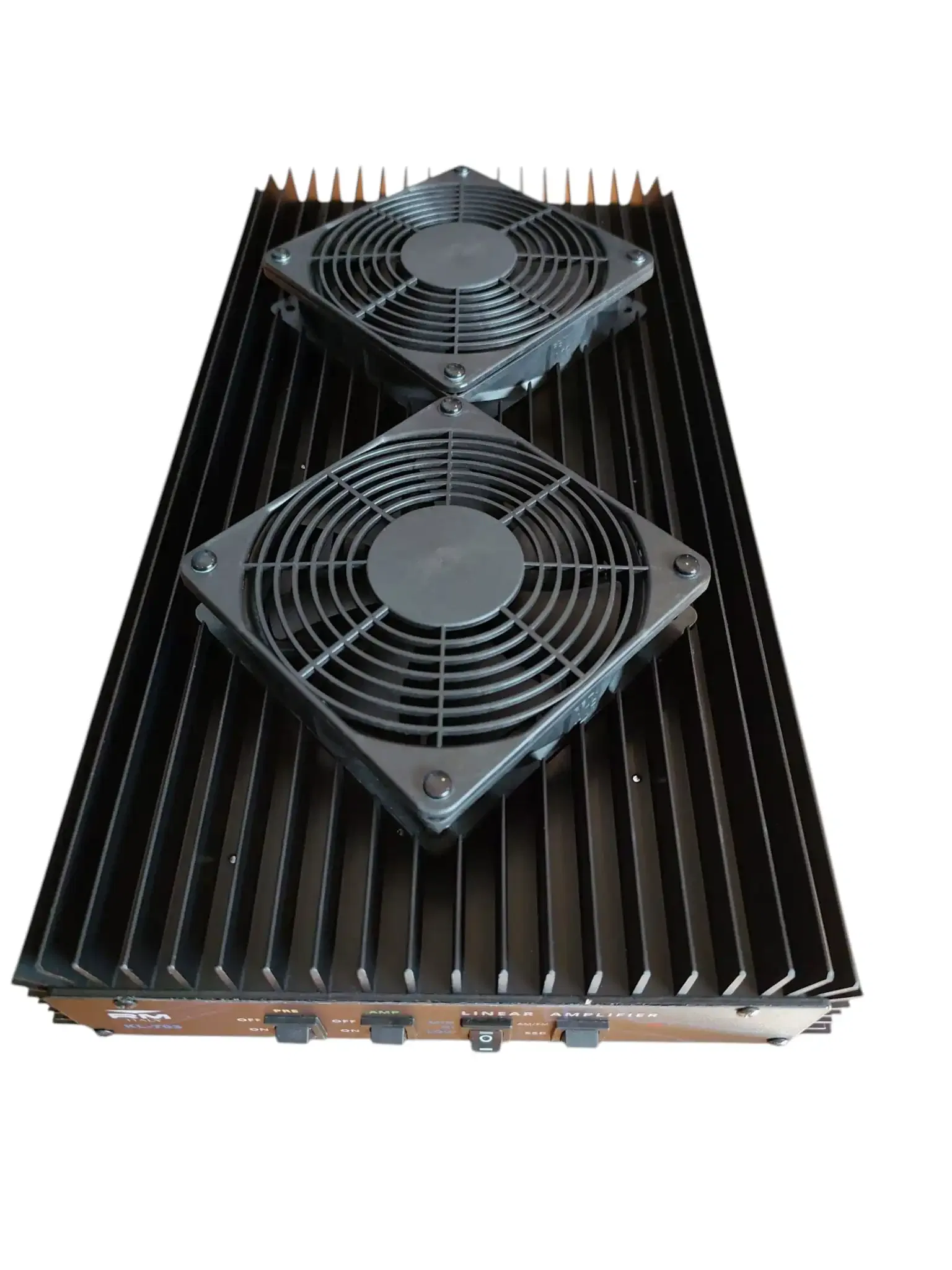

Ventiladores.
Preamplificador: 26 dB.

Dimensiones: 240 x 85 x 420 mm.
Peso: 4.2 Kg.

• El amplificador no trae el cable de alimentación, adjuntamos detalles para que tipo de cable de alimentación elegir:

Recomendaciones clave:

Por qué elegir 10 mm²

• El amplificador requiere una corriente continua de hasta 60 A (para un suministro de 13,8 V DC ±1 V, 60 A)

• El uso de calibres inferiores podría provocar caídas de tensión que reduzcan el rendimiento del amplificador o incluso distorsión del audio. Incluso provocar una avería.

• En movimiento (instalación móvil), la longitud del cable no debe exceder los 3 m; cuanto más corto mejor, para minimizar pérdidas.

Resumen en un vistazo:

• Sección mínima recomendada: 10 mm² (AWG 7).

• Longitud máxima (en móviles): 3 m.

• Protección adicional: Fusible en línea entre batería y amplificador.

⚠️ Precauciones importantes

1. Nunca usar sin antena conectada o con ROE alto.
2. No alimentar con más de 15 V → riesgo de quemar finales.

📡 Instalación de RF

• Antena:
  • Debe estar perfectamente ajustada en ROE/SWR ≤ 1.5:1.
  • Un mal ajuste puede dañar los transistores finales.
• Conectores coaxiales:
  • Usar PL-259 de calidad y cable coaxial de baja pérdida (ej. RG-213 o mejor).
  • Evitar RG-58 en potencias altas, salvo trayectos muy cortos.
