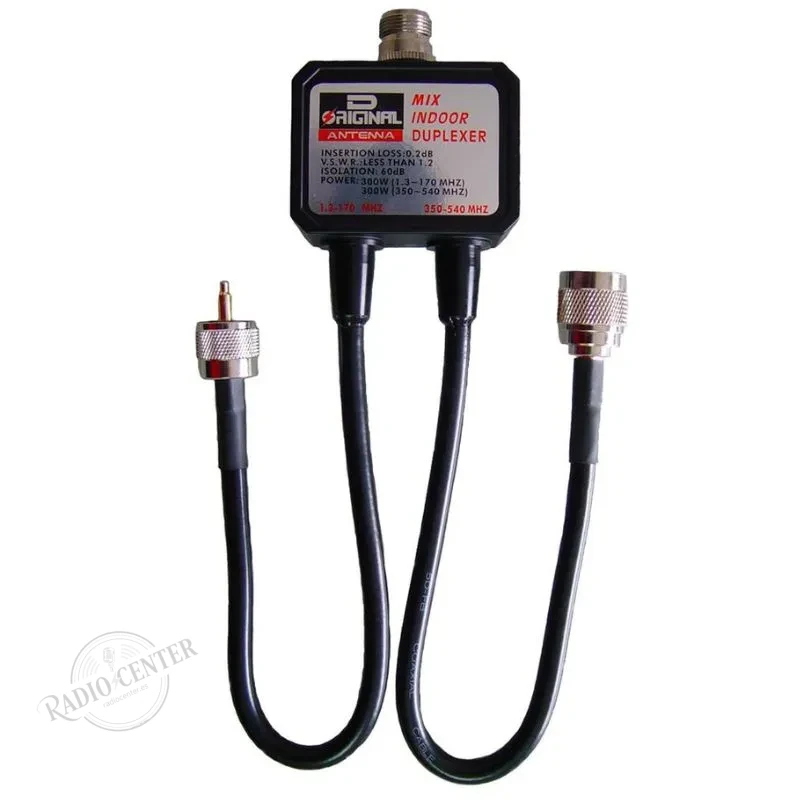

Maximiza tu Estación de Radio con el Duplexor CF-416B
El duplexor D-Original CF-416B es un componente crítico para cualquier radioaficionado que busque eficiencia y limpieza en su cuarto de radio. Su función principal es doble: permite utilizar una antena bibanda con dos emisoras independientes (una de VHF y otra de UHF), o bien conectar una emisora bibanda con salida única a dos antenas monobanda específicas.
Lo que diferencia al modelo CF-416B de otros divisores de frecuencia es su integración de latiguillos de cable coaxial de baja pérdida. Esta característica elimina la rigidez mecánica en la parte trasera de los equipos de radio, permitiendo una gestión de cables mucho más ergonómica y segura, evitando tensiones en los conectores del chasis de la emisora.
Ventajas Principales del CF-416B
- Baja Inserción de Pérdidas: Gracias a sus filtros internos de precisión, la pérdida de señal es prácticamente inapreciable (inferior a 0.2 dB), manteniendo la máxima potencia de salida hacia la antena.
- Aislamiento Superior: Ofrece un rechazo de banda de más de 40 dB, lo que asegura que la señal de una banda no sature ni interfiera en la recepción de la otra.
- Versatilidad en Movilidad: Su diseño compacto y sus cables flexibles lo hacen ideal no solo para estaciones base, sino también para instalaciones en vehículos donde el espacio detrás del salpicadero es limitado.
Especificaciones Técnicas
| Característica | Especificación de Banda LPF (VHF) | Especificación de Banda HPF (UHF) |
|---|---|---|
| Rango de Frecuencia | 1.3 – 170 MHz | 350 – 540 MHz |
| Pérdida de Inserción | ≤ 0.15 dB | ≤ 0.25 dB |
| Potencia Máxima (PEP) | 800 Vatios | 500 Vatios |
| Aislamiento (Rechazo) | > 60 dB | > 60 dB |
| Impedancia Nominal | 50 Ohms | 50 Ohms |
| ROE (SWR) | ≤ 1.2:1 | ≤ 1.2:1 |
| Conectores | Entrada: SO-239 / Salidas: 2x PL-259 con cable | |
Análisis Técnico Profundo
Desde la perspectiva de la ingeniería de radiofrecuencia, el CF-416B actúa como un filtro de red combinadora pasiva. En el puerto de VHF, utiliza un filtro de paso bajo (LPF) de alta eficiencia que corta drásticamente cualquier armónico superior. En el puerto de UHF, un filtro de paso alto (HPF) bloquea las frecuencias de VHF para evitar la desensibilización del receptor.
La capacidad de manejo de potencia de hasta 800W PEP en VHF lo sitúa por encima de la media de su categoría, permitiendo su uso incluso con amplificadores lineales de potencia media-alta sin riesgo de saturación del núcleo de ferrita interno. Es una pieza indispensable para garantizar que el ROE se mantenga estable en ambas bandas de operación.
