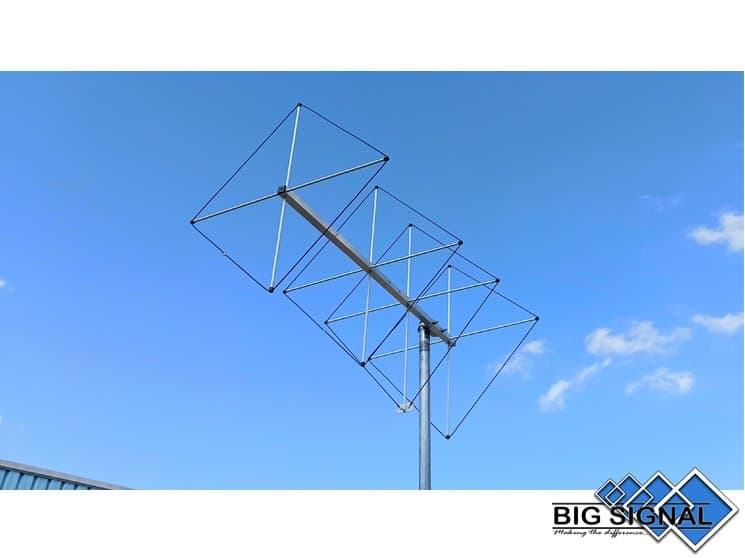

En BIG SIGNAL presentamos la ultima generación en diseño y desarrollo de antenas cubicas para la banda de VHF / 144 MHz.
Ventajas de elegir una antena cubica en VHF frente a una Yagi tradicional:
· Elementos de longitud de onda completa, alcanzando el máximo rendimiento y eficiencia.
· Más ganancia en menos longitud de boom que una Yagi del mismo tamaño.
· Muy bajo ruido. Al ser una antena cerrada le permitirá reducir el QRN y ruido urbano mejorando la calidad de recepción de señales débiles en la banda.
· Menos influencia al cruce o cambio de polarización. Esto se traduce en menos QSB, fading o perdida de señal cuando se reciben señales en distinta polarización, ideal para comunicaciones via SAT o RL.
· Muy alta selectividad. Excelente supresión de lobulos laterales y traseros, reduciendo aún más el ruido no deseado en las direcciones de rechazo.
· Fácil y rapida instalación, elementos pre-emsamblados, montaje sin herramientas.
BIG SIGNAL – The ultimate performance
Especificaciones técnicas:
· Banda: 144 MHz.
· Elementos: 4.

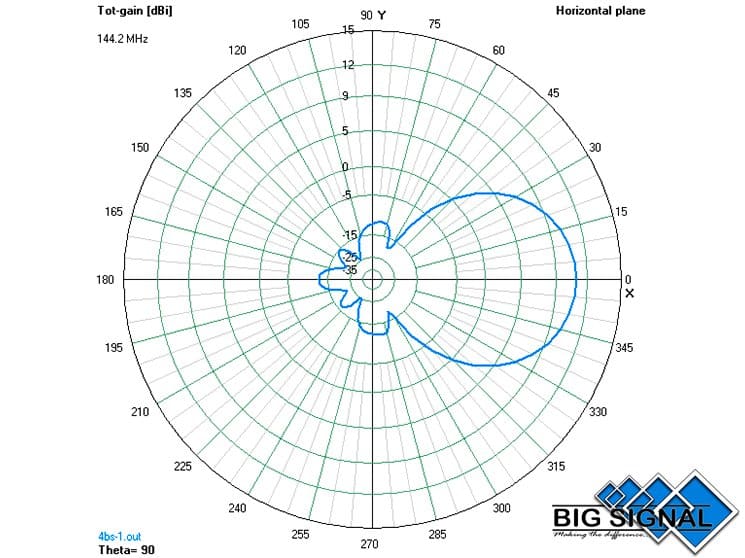

· Ganancia: 10,50 dBi (free space).
· F/B: 23,66 dB.
· Beamwidh: 56º

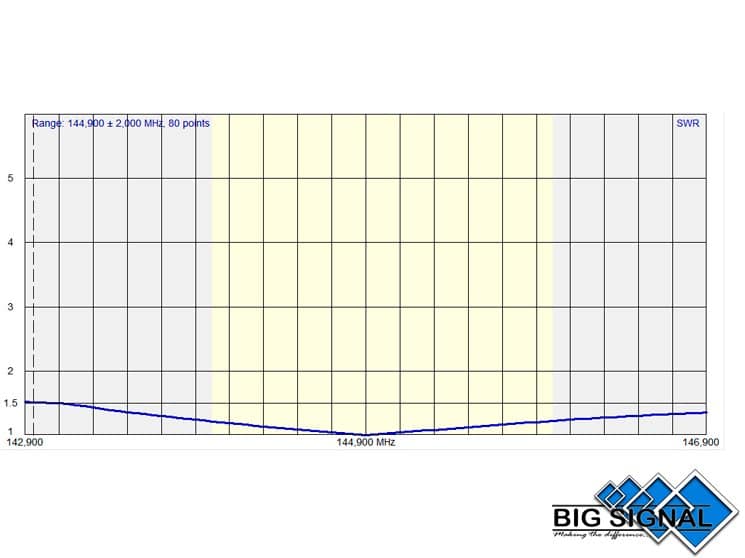

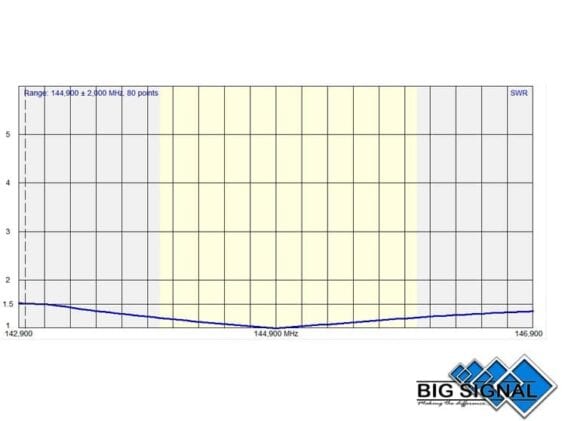

· SWR: 1,1:1 ~ 1,5:1.
· Impedancia: 50 Ohm.
· Potencia máxima: 5.000 W. PEP
· Longitud del boom: 1,10 m.
· Radio de giro: 0,65 m.
· Altura total: 0.55 m.
· Peso: 1,3 Kg.
· Resistencia al viento: > 200 Km/h.
· Carga al viento: 0,092 m2 | 71,82 N | @ 120 km/h.
Fabricación:
· Boom: Cuadrado de 25 x 2 mm.
· Tornillería y herrajes: Acero Inoxidable W4.
· Sistema de fibra: Tubo de fibra de vidrio reforzado de 8 x 4 mm con capa de protección UV.
· Cable: BIG SIGNAL – Wire. Cable especial de cobre con funda de polietileno (PE) para una excelente protección a la intemperie.
· Alimentación: Terminales directos a coaxial de 50 Ohm.
