El AV‑38D Triplexor es la solución ideal para instalaciones de radiofrecuencia que requieren una única antena compartida hacia múltiples salidas de transceptor o receptor. Diseñado para cubrir de forma eficiente las bandas HF (1,6‑160 MHz), VHF‑UHF (350‑500 MHz) y UHF‑alta (850‑1300 MHz), este dispositivo permite conectar con una sola antena tres equipos independientes sin necesidad de cambiar la instalación.
Con una impedancia estándar de 50 Ω, pérdidas muy bajas (inferiores a 0,2 dB en la banda baja, < 0,3 dB en la banda media y < 0,4 dB en la banda alta) y un SWR inferior a 1,2:1, garantiza un óptimo rendimiento en entornos exigentes. Su potencia máxima soportada es de hasta 800 W PEP en la banda 1,6‑160 MHz, 500 W PEP en la banda 350‑500 MHz y 200 W PEP en la banda 850‑1300 MHz, lo que lo hace adecuado tanto para uso profesional como avanzado.

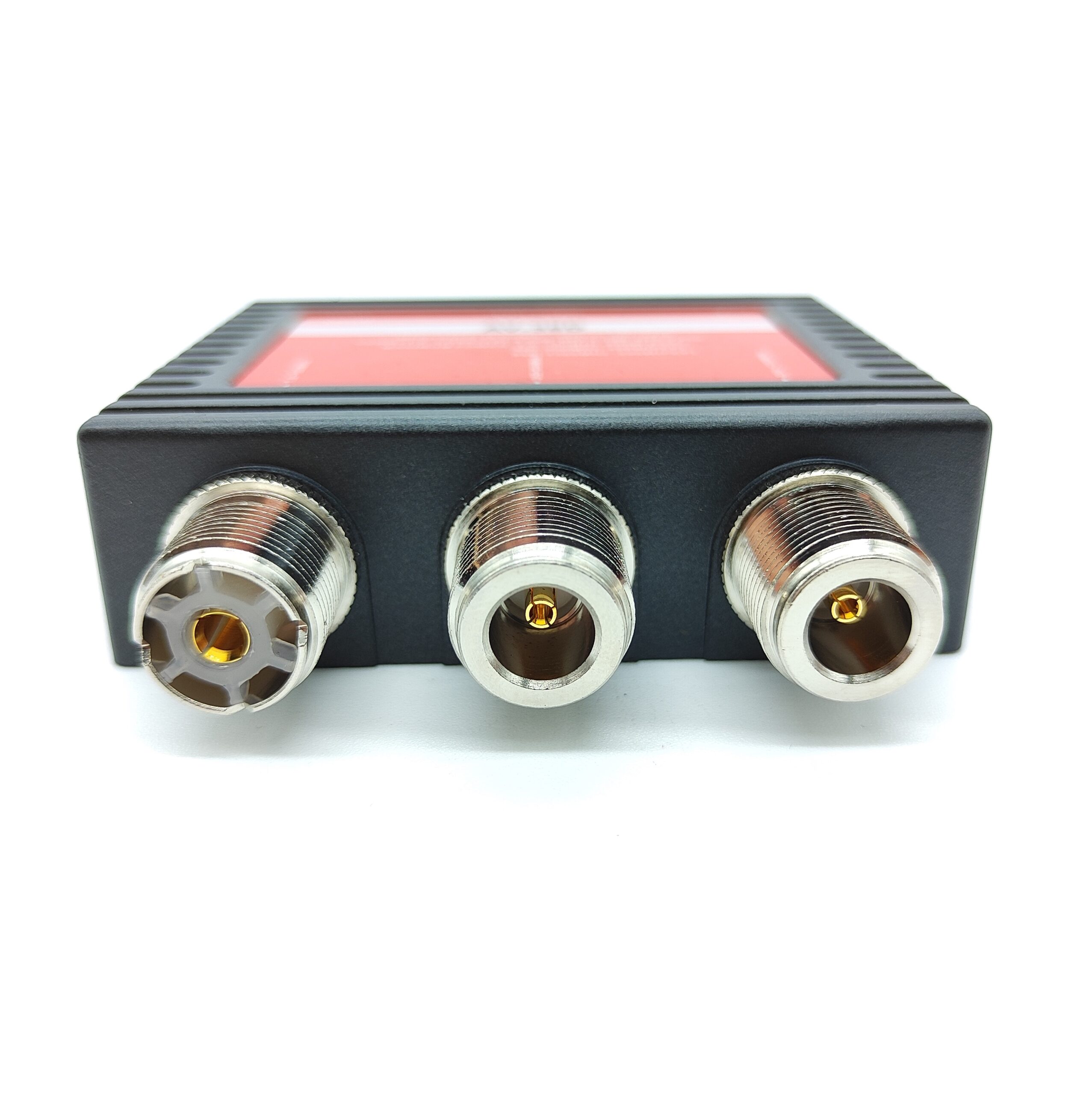

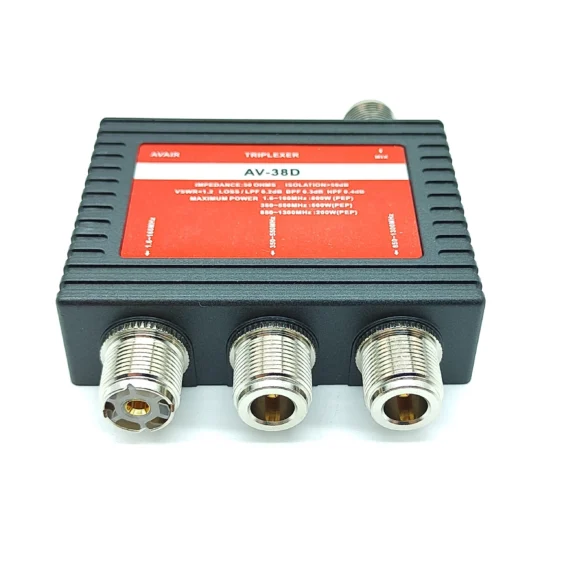

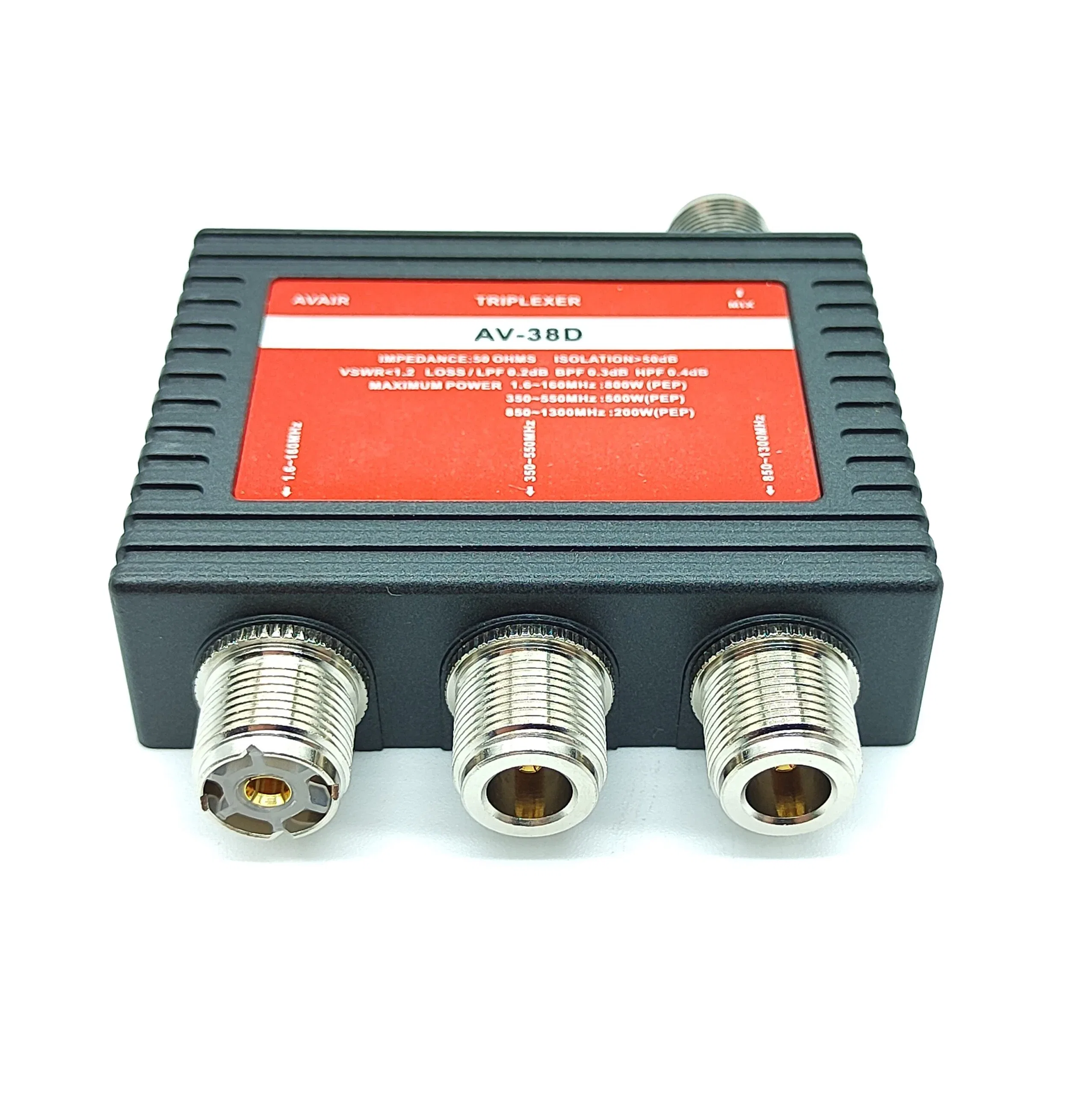

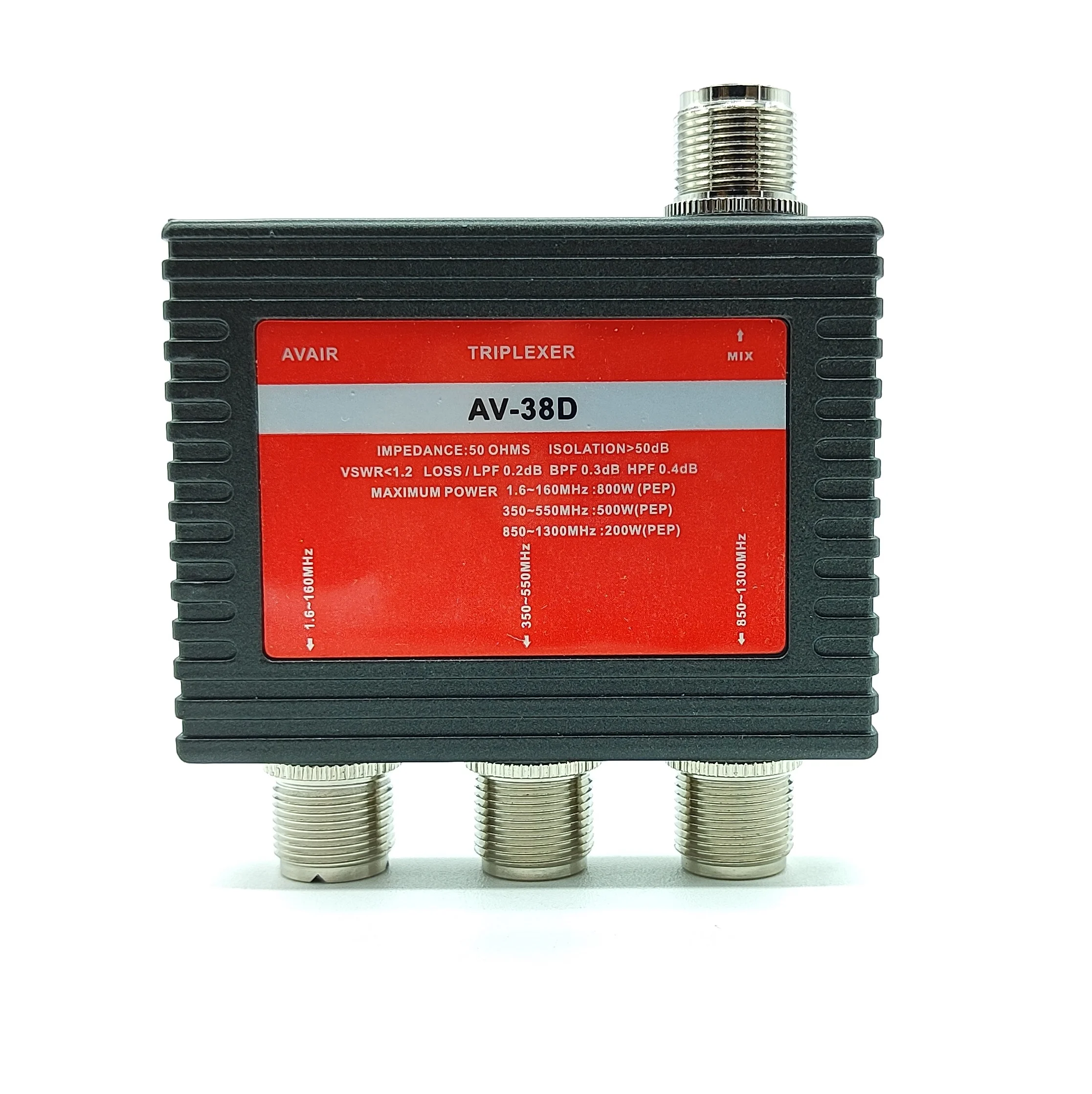

Fabricado con conectores tipo N en dos salidas y tipo PL para la entrada de antena, y con dimensiones compactas de 86 × 27 × 64 mm y un peso aproximado de 300 g, el AV‑38D se integra fácilmente en instalaciones de base, torre o entorno técnico de radio.
Ya sea para estaciones de radioaficionados, instalaciones de base profesional o sistemas que requieren combinar múltiples bandas en una sola antena, este triplexor ofrece una solución fiable, robusta y eficiente.
VENTAJAS PRINCIPALES
- Permite conectar una única antena a tres salidas de transceptor o receptor, optimizando espacio y cableado.
- Cobertura amplia de frecuencias: 1,6‑160 MHz (HF) + 350‑500 MHz + 850‑1300 MHz, lo que cubre HF, VHF/UHF y UHF‑alta.
- Pérdidas muy bajas (< 0,2 dB / < 0,3 dB / < 0,4 dB) garantizan un rendimiento elevado y mínima degradación de señal.
- Impedancia de 50 Ω y SWR < 1,2:1 aseguran compatibilidad con equipos estándar de radio y mínima reflexión.
- Conectores tipo N y tipo PL para facilitar la integración con instalaciones profesionales.
- Compacto (86 × 27 × 64 mm) y ligero (~300 g), apto para montaje en espacios reducidos o torres.
- Potencia máxima soportada: hasta 800 W PEP en la banda baja, lo que lo hace viable para estaciones potentes.
TABLA DE ESPECIFICACIONES TÉCNICAS DESTACADAS
| Parámetro | Valor |
|---|---|
| Rango de frecuencia 1 | 1,6 – 160 MHz |
| Rango de frecuencia 2 | 350 – 500 MHz |
| Rango de frecuencia 3 | 850 – 1300 MHz |
| Potencia máxima (PEP) banda 1 | 800 W |
| Potencia máxima (PEP) banda 2 | 500 W |
| Potencia máxima (PEP) banda 3 | 200 W |
| Impedancia | 50 Ω |
| SWR | < 1,2 : 1 |
| Pérdida de inserción (LPF) | < 0,2 dB |
| Pérdida de inserción (BPF) | < 0,3 dB |
| Pérdida de inserción (HPF) | < 0,4 dB |
| Conectores | Entrada: N; Salidas: M (LPF), N (BPF), N (HPF) |
| Dimensiones (aprox.) | 86 × 27 × 64 mm |
| Peso | ~300 g |
