🧭 Introducción
Instalar una antena CB en el capó de un vehículo es una opción muy popular entre los aficionados al 4×4, camiones y todoterrenos, ya que permite tener la antena visible y a mano sin agujerear el techo.
Sin embargo, si no se instala correctamente, el ROE (Relación de Ondas Estacionarias) puede dispararse y hacer que la antena no funcione bien.
En este tutorial te explicamos, paso a paso, cómo montar una antena CB con soporte Tagra en el capó y conseguir una ROE baja (1.1–1.5:1), incluso si no tienes experiencia previa.
🔩 Material necesario
Antes de empezar, asegúrate de tener:
- 🧲 Antena CB (por ejemplo, SUPER STAR RML145 o similar).
- 🔩 Soporte Tagra o equivalente, para fijar la antena en el borde del capó.
- ⚡ Correa de masa trenzada de cobre estañado (10 mm² o más).
- 🔧 Terminales de anillo M6 o M8 (color amarillo, para cables de 4–6 mm²).
- 🪛 Herramientas: destornillador, lija fina o dremel, multímetro, llave de 10 mm.
- 🧼 Grasa dieléctrica o barniz transparente (para proteger el metal lijado).

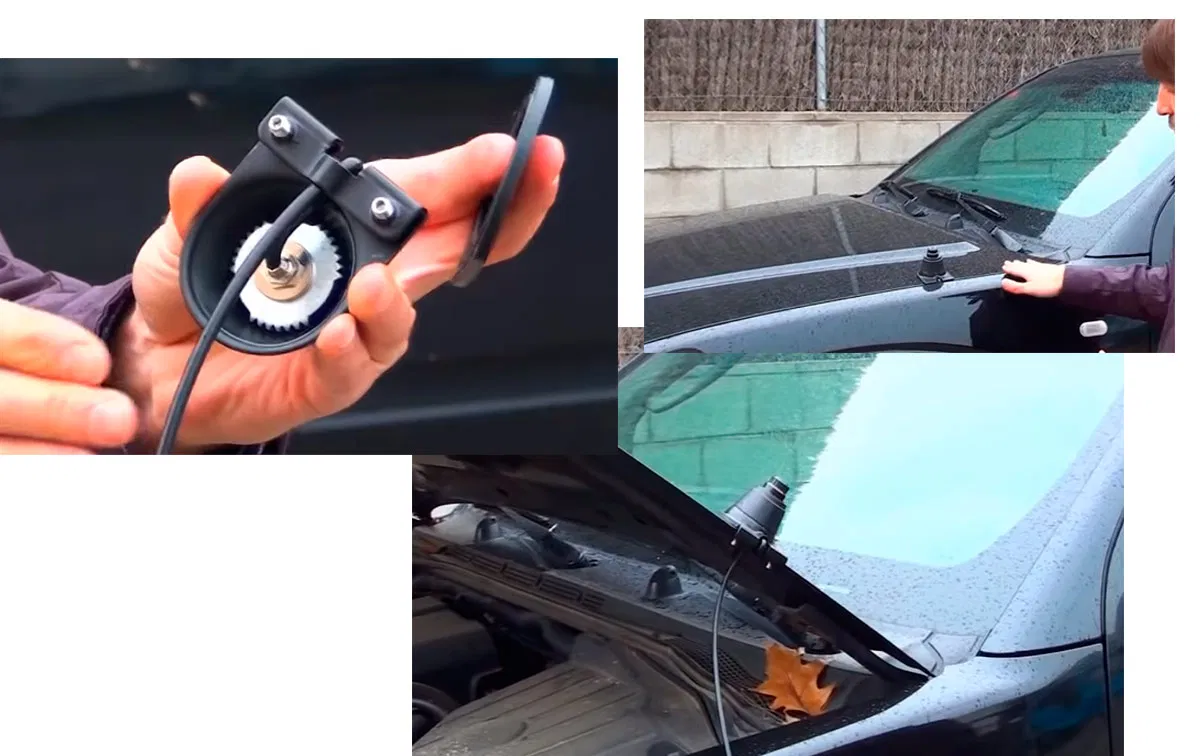

⚙️ Paso 1: Montar el soporte Tagra en el capó
- Coloca el soporte Tagra en el borde lateral del capó (zona cercana al parabrisas).
- Ajusta los tornillos sin apretar demasiado para no dañar la pintura exterior.
- Comprueba que el capó puede abrir y cerrar bien con la antena puesta.
- Asegúrate de que la antena queda vertical y no toca el cristal ni el chasis.
🪓 Paso 2: Lijar la zona interior del capó
Este paso es clave para tener buena masa.
- Abre el capó y busca la zona interior donde el soporte hace contacto con el metal.
- Con una lija fina o dremel, elimina la pintura hasta dejar una superficie metálica brillante (unos 2–3 cm²).
- Este punto servirá como contacto de masa directa.
- No lijes por fuera: todo se hace desde el interior para mantener la estética del coche.
👉 Consejo: aplica un poco de grasa dieléctrica o barniz transparente para evitar óxido una vez fijes la masa.
⚡ Paso 3: Instalar la correa de masa
- Corta una correa trenzada de cobre estañado de unos 15 cm.
- En cada extremo, coloca un terminal de anillo M8 y crimpa bien (usa una prensa o alicate fuerte).
- Atornilla un extremo al soporte Tagra, en el mismo tornillo donde va la base de la antena.
- Atornilla el otro extremo a un punto metálico del chasis (por ejemplo, un tornillo del amortiguador o del guardabarros interior).
- Lija también esa zona del chasis hasta dejarla sin pintura.
Cuanto más corta y ancha sea la correa, mejor rendimiento tendrás en RF.
🔁 Paso 4: Añadir masa entre capó y chasis (opcional pero recomendable)
El capó suele estar unido al coche por bisagras pintadas o engrasadas, lo que aísla eléctricamente.
Por eso, conviene añadir una segunda correa de masa entre el capó y el chasis, para mejorar la continuidad eléctrica.
- Puedes usar una correa más fina (de 6 mm²).
- Fíjala a una de las bisagras del capó y al chasis, con tornillos limpios.
Esto estabilizará el plano de tierra y reducirá aún más la ROE.
📊 Paso 5: Comprobar la ROE (SWR)
Con todo instalado, conecta el medidor de ROE entre la emisora y la antena:
- Selecciona el canal 20 (27.205 MHz).
- Mide en posición “FWD” y ajusta el medidor.
- Cambia a posición “REF” y lee la ROE.
Valores ideales:
- 🔹 1.1–1.5 → Excelente
- 🔸 1.6–2.0 → Aceptable
- 🔴 >2.0 → Mala masa o cable defectuoso
Si la ROE sigue alta, revisa que:
- La pintura esté bien lijada.
- Los tornillos de masa estén bien apretados.
- No haya falso contacto en el cable coaxial.
💬 Resultado final
Siguiendo estos pasos, conseguirás una instalación limpia y profesional:
- Antena CB bien fijada sin dañar la estética del coche.
- Masa RF sólida entre soporte, capó y chasis.
- ROE baja y comunicación más clara.
🧠 Consejos extra de experto
- Evita enrollar el cable coaxial en círculos cerrados (puede actuar como choque).
- Si puedes, usa coaxial RG58 de buena calidad (o RG213 si el recorrido es largo).
- Mantén el coaxial alejado de cables de alimentación o bobinas de encendido.
- Si cambias de vehículo o antena, mide siempre la ROE antes de transmitir.
🛠️ Conclusión
Instalar una antena CB en el capó con soporte Tagra no es complicado, pero requiere una buena conexión de masa.
Siguiendo estos pasos, conseguirás una instalación eficiente, estética y sin problemas de ROE.
